MAX6339
量产四电压µP监控电路，SOT封装
业内尺寸最小的四电压复位IC
- 产品模型
- 21
产品详情
- 监控四个电源电压
- 为+5.0V、+3.3V、+3.0、+2.5V、+1.8V和-5.0V电源提供出厂设置的精密复位阈值选项
- 用户可调电压监控阈值选项
- 电源电流低至55µA
- 具有10µA内部上拉电阻的开漏低电平有效RESET输出
- 复位超时周期：140ms（最小值）
- 低至IN1 = 1V或IN2 = 1V时低电平有效RESET有效
- 不受快速的监控电源瞬变的影响
- 无需外部元件
- 支持的工作温度范围为–40°C至+85°C
- 小型6引脚SOT23封装

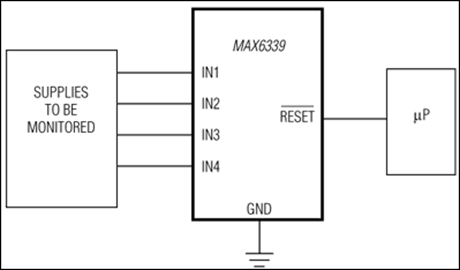

MAX6339是一款精密四通道电压监控器，带有微处理器(µP)监控复位时序功能。该器件无需任何外部元件即可监控多达四个系统电源电压，并在任何电源电压降至其预设阈值以下时将一个复位信号置位。与单独的IC或分立元件相比，该器件显著缩小了系统尺寸并减少了元件数量，同时提高了可靠性。
提供各种工厂调整的阈值电压，以适应不同的电源电压和容差，所需的外部元件很少。其中包括用于监控+5.0V、+3.3V、+3.0V、+2.5V、+1.8V和-5.0V电源的内部固定选项，容差为-5%和/或-10%。如果需要非标准阈值，该器件还提供一个或两个用户可调阈值选项（使用外部电阻分压器网络）。
四通道监控器提供单个低电平有效复位输出，当任何受监控的输入低于其相关阈值时，该输出被置位。输出为开漏式，对IN2的弱内部上拉电阻(10µA)。在所有电压都高于所选阈值后，复位信号会在复位超时周期（最少140ms）内保持低电平。只要IN1或IN2输入电压保持 > 1V，输出一直有效。
MAX6339采用小型6引脚SOT23封装，在扩展的（-40°C至+85°C）温度范围内工作。
应用
- 计算机：台式机、工作站、服务器
- 数据存储设备
- 高端打印机
- 工业设备
- 网络设备
- 机顶盒
- 电信
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6339AUT+ | Small-Outline Transistor Package | ||
| MAX6339AUT+T | Small-Outline Transistor Package | ||
| MAX6339BUT+ | Small-Outline Transistor Package | ||
| MAX6339CUT+ | Small-Outline Transistor Package | ||
| MAX6339CUT+T | Small-Outline Transistor Package | ||
| MAX6339DUT+ | Small-Outline Transistor Package | ||
| MAX6339DUT+T | Small-Outline Transistor Package | ||
| MAX6339IUT+ | Small-Outline Transistor Package | ||
| MAX6339IUT+T | Small-Outline Transistor Package | ||
| MAX6339JUT+ | Small-Outline Transistor Package | ||
| MAX6339JUT+T | Small-Outline Transistor Package | ||
| MAX6339KUT+ | Small-Outline Transistor Package | ||
| MAX6339KUT+T | Small-Outline Transistor Package | ||
| MAX6339LUT+ | Small-Outline Transistor Package | ||
| MAX6339LUT+T | Small-Outline Transistor Package | ||
| MAX6339NUT+ | Small-Outline Transistor Package | ||
| MAX6339NUT+T | Small-Outline Transistor Package | ||
| MAX6339OUT+ | Small-Outline Transistor Package | ||
| MAX6339OUT+T | Small-Outline Transistor Package | ||
| MAX6339PUT+ | Small-Outline Transistor Package | ||
| MAX6339PUT+T | Small-Outline Transistor Package |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 3, 2023 - 2361NA WAFER FAB |
||
| MAX6339AUT+ | 量产 | |
| MAX6339AUT+T | 量产 | |
| MAX6339IUT+ | 量产 | |
| MAX6339IUT+T | 量产 | |
| MAX6339JUT+ | 量产 | |
| MAX6339JUT+T | 量产 | |
| MAX6339KUT+ | 量产 | |
| MAX6339KUT+T | 量产 | |
| MAX6339LUT+ | 量产 | |
| MAX6339LUT+T | 量产 | |
| MAX6339NUT+ | 量产 | |
| MAX6339NUT+T | 量产 | |
|
2月 5, 2015 - 1370_CANCELLATION ASSEMBLY |
||
| MAX6339AUT+ | 量产 | |
| MAX6339JUT+ | 量产 | |
| MAX6339OUT+ | 量产 | |
| MAX6339OUT+T | 量产 | |
| MAX6339PUT+T | 量产 | |
|
4月 27, 2023 - 2361N1 WAFER FAB |
||
| MAX6339CUT+ | 量产 | |
| MAX6339CUT+T | 量产 | |
| MAX6339DUT+ | 量产 | |
| MAX6339DUT+T | 量产 | |
| MAX6339OUT+ | 量产 | |
| MAX6339OUT+T | 量产 | |
| MAX6339PUT+ | 量产 | |
| MAX6339PUT+T | 量产 | |
|
11月 1, 2021 - 2209 ASSEMBLY |
||
| MAX6339OUT+ | 量产 | |
| MAX6339OUT+T | 量产 | |
