MAX542

量产

+5V、串行输入、电压输出16位DAC

单通道、串行、电压输出DAC，采用SO封装

数据手册 (Rev. 2)

产品选型表

产品模型: 14

Viewing:

产品详情

全16位，性能无需调节
+5V单相供电
低功耗：1.5mW
设定时间为1µs
无缓冲电压输出直接驱动60-kilohm负载
兼容SPI/QSPI/MICROWIRE串口
上电复位电路清除DAC输出至0V (单极模式)
光耦合器接口直接采用施米特触发器输入

参考资料

数据手册 2

MAX541-MAX542: +5V, Serial-Input, Voltage-Output 16-Bit DACs Data Sheet (Rev.2) 12/01/1999

1419: +5V、串行输入、电压输出16位DAC Data Sheet 01/01/1900

可靠性数据 1

MAX542 Reliability Data 01/12/2023

设计笔记 2

Settling Time Calculator Tutorial 01/21/2015

DAC and Op Amp Generate Variable Negative Control Voltage 05/24/2002

技术文章 2

Challenge the Conventional - Make Unipolar DACs Bipolar 03/10/2015

How Signal Chains and PLCs Impact Our Lives 03/29/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX542ACPD+	Plastic Dual-In-Line, Narrow (0.3in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542ACSD+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542ACSD+T	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542AESD+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542AESD+T	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542AESD/GG8	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542BCPD+	Plastic Dual-In-Line, Narrow (0.3in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542BCSD+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542BESD+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542BESD+T	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542CCSD+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542CCSD+T	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542CESD+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX542CESD+T	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
单电源电压输出DAC 2
MAX544	量产	+5V、串行输入、电压输出、14位DAC
MAX545	量产	+5V、串行输入、电压输出、14位DAC

工具及仿真模型

软件开发 2

评估套件

MAX541和MAX542评估板

立即购买更多内容

特性和优点

提供双极性和单极性输出
板上+2.5V高精度电压基准
板上双极性和单极性高精度运算放大器
经过验证的高性能16位DAC PCB布局
高速USB 2.0 USB-PC连接(带有电缆)
Windows XP、Windows Vista以及Windows 7兼容软件
符合RoHS标准
经过验证的PCB布局
完全组装并经过测试

产品详情

MAX54X评估板(EV kit)提供经过验证的设计，用于评估MAX541/MAX542串行输入、电压输出、16位数/模转换器(DAC)。该评估板还包括Windows XP®、Windows Vista®以及Windows® 7兼容软件，并且提供简捷的图形用户界面(GUI)用于演示器件性能。

DAC由板上MAXQ®微控制器控制，提供两个独立的SPI控制接口。

评估板安装了+2.5V高精度电压基准(MAX6126)，还提供精密的双极性运算放大器和超高精度单极性运算放大器，分别是MAX9632 (单运放)和MAX44251 (双运放)。

评估板已安装MAX541AESA+和MAX542AESD+，也可用于评估该系列的其它器件。如需数据资料表1列出的引脚兼容器件的免费样品，请联系工厂。

应用

自动测试设备(ATE)
数据采集
高分辨率失调与增益调节
工业过程控制

参考电路

MAXREFDES75

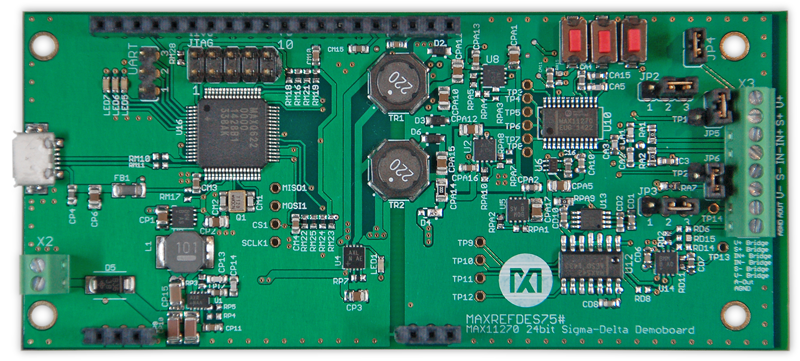

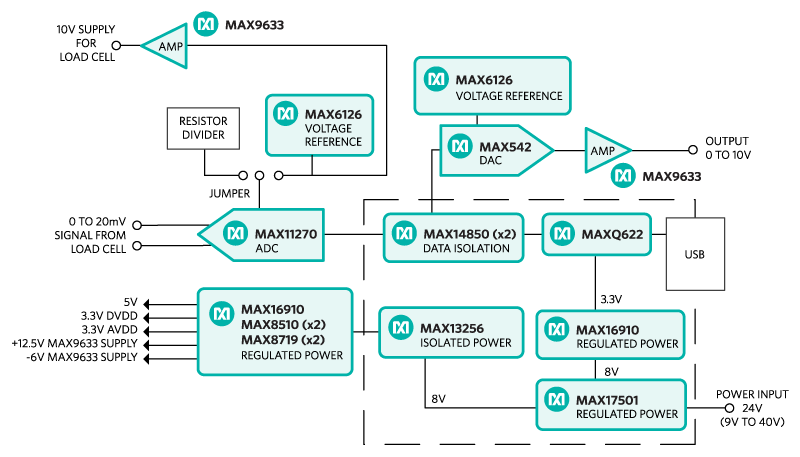

MAXREFDES75#：集成16位DAC的24位电子秤，提供0至10V输出

查看参考设计详情

特性和优点

比例测量或与高精度电压基准进行比较测量
用户可编程传感器(负载单元)的失调和增益校准
用户可编程DAC的失调和增益校准
用户可编程电压输出范围映射

使用部分

设计和集成工具

下载设计文件
58.28 M
