LTC6946

最后购买期限

具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器

产品模型: 1

Viewing:

产品详情

具集成型 VCO 的低噪声整数 N PLL

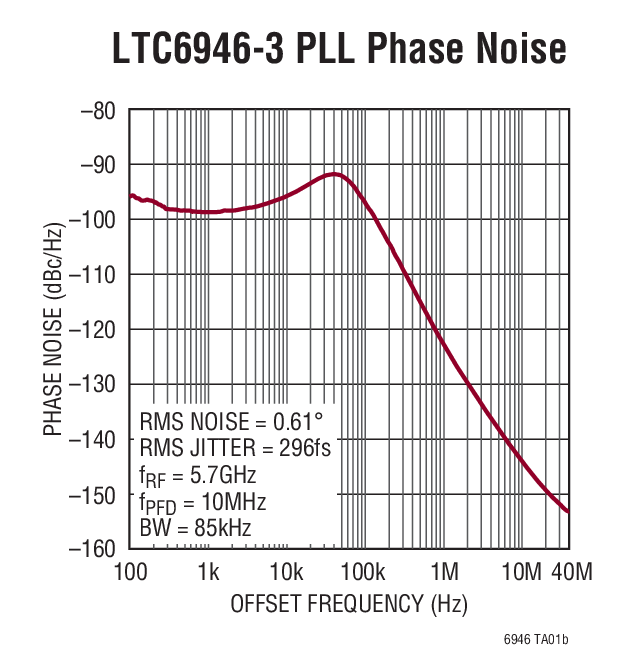

–226dBc/Hz 归一化带内相位噪声层
–274dBc/Hz 归一化带内 1/f 噪声
–157dBc/Hz 宽带输出相位噪声层
超卓的杂散性能
输出分频器 (1 至 6，50% 占空比)
输出缓冲静噪
低噪声基准缓冲器
充电泵电流可调范围：250μA 至 11.2mA
可配置状态输出
SPI 兼容型串行端口控制
PLLWizard^™ 软件设计支持工具

LTC6946是一款高性能、低噪声的6.39GHz锁相环(PLL)，采用完全集成的VCO，包括参考分频器、带锁相指示器的鉴频鉴相器(PFD)、超低噪声电荷泵、整数反馈分频器和VCO输出分频器。电荷泵包含可选的高压和低压钳位，可用于进行VCO监测。

集成的低噪声VCO不使用外部组件，从内部校准至正确的输出频率，无需外部系统支持。

此器件采用范围为1至6的缓冲可编程VCO输出分频器，提供宽频率范围。

频率覆盖选项
	LTC6946-1	LTC6946-2	LTC6946-3	LTC6946-4
0 DIV = 1	2.240至3.740	3.080至4.910	3.840至5.790	4.200至6.390
0 DIV = 2	1.120至1.870	1.540至2.455	1.920至2.895	2.100至3.195
0 DIV = 3	0.747至1.247	1.027至1.637	1.280至1.930	1.400至2.130
0 DIV = 4	0.560至0.935	0.770至1.228	0.960至1.448	1.050至1.598
0 DIV = 5	0.448至0.748	0.616至0.982	0.768至1.158	0.840至1.278
0 DIV = 6	0.373至0.623	0.513至0.818	0.640至0.965	0.700至1.065

应用

无线基站（LTE、WiMAX、W-CDMA、PCS）
宽带无线接入
军事和安全无线电
测试与测量

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

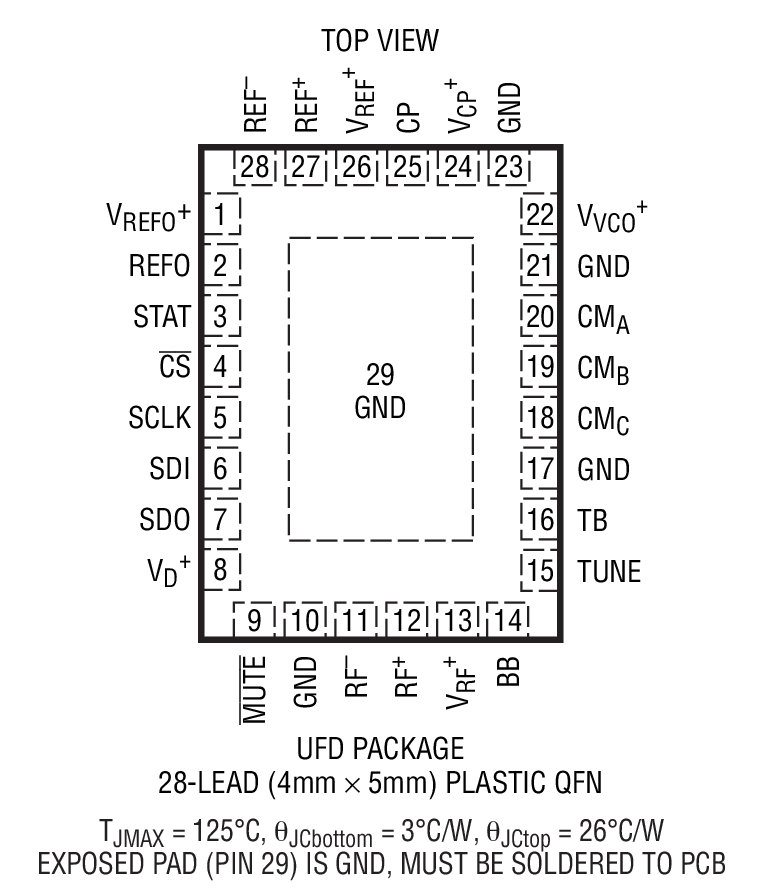

LTC6946IUFD-4#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

9月 24, 2021 - 21_0121 Obsolescence of LTC6945, LTC6946, and LTC6950
		PDN21_0121_Form Material_Report
LTC6946IUFD-4#TRPBF	过期	PDN21_0121_Form Material_Report

这是最新版本的数据手册

软件资源

Evaluation Software 1

PLLWizard

PLLWizard is used to communicate with the LTC6945 and LTC6946 synthesizers. It uses the DC590 controller to translate between USB and SPI-compatible serial communications formats. It also includes advanced PLL design and simulation capabilities which aid in loop filter design and selecting the correct SPI map register values.

硬件生态系统

部分模型	产品周期	描述
I/Q解调器 1
LTC5585	量产	具 IIP2 和 DC 偏移控制功能的宽带 IQ 解调器
标准高速数模转换器 1
LTC2000	量产	16 / 14 / 11 位、2.5Gsps DAC
高速比较器（传播延迟<100ns） 1
LTC6957		低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器
时钟产生器件 1
LTC6950	过期	具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL

时钟分配器件 1
HMC1031	最后购买期限	集成整数N分频PLL、0.1 - 500 MHz时钟发生器

部分模型	产品周期	描述
LTC6948	最后购买期限	具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

工具及仿真模型

Linduino 3

IBIS 模型 1

LTC6946 - IBIS Model

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

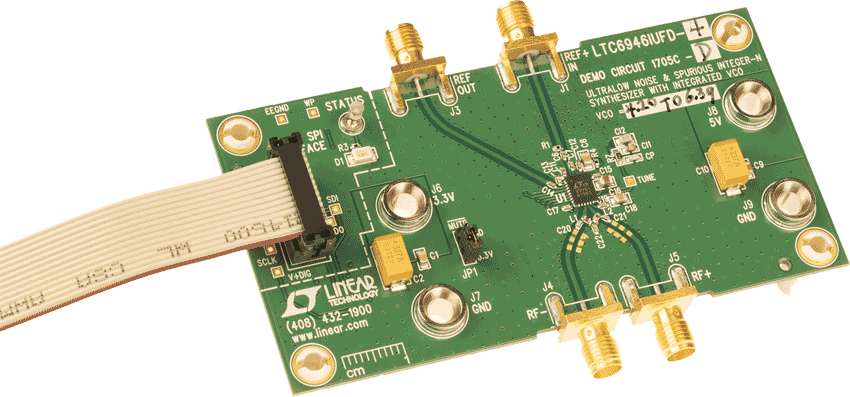

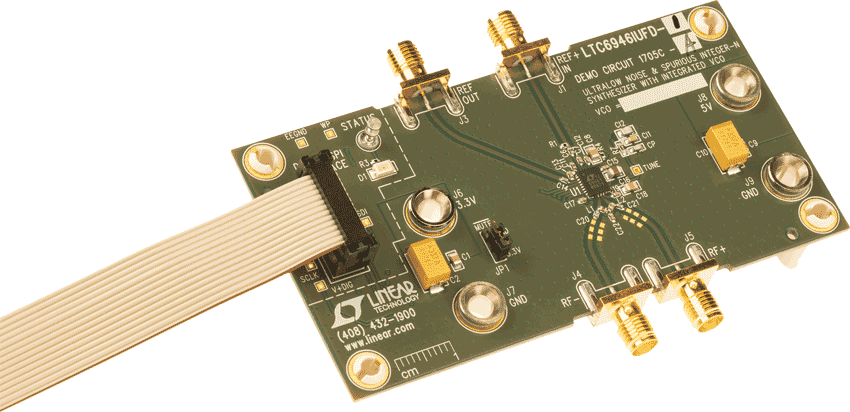

LTC6946-2 演示板 | 具有集成化 VCO 的超低噪声和杂散 513MHz 至 4.91GHz 整数 N 合成器 (需要 DC590 或 DC2026)

立即购买更多内容

产品详情

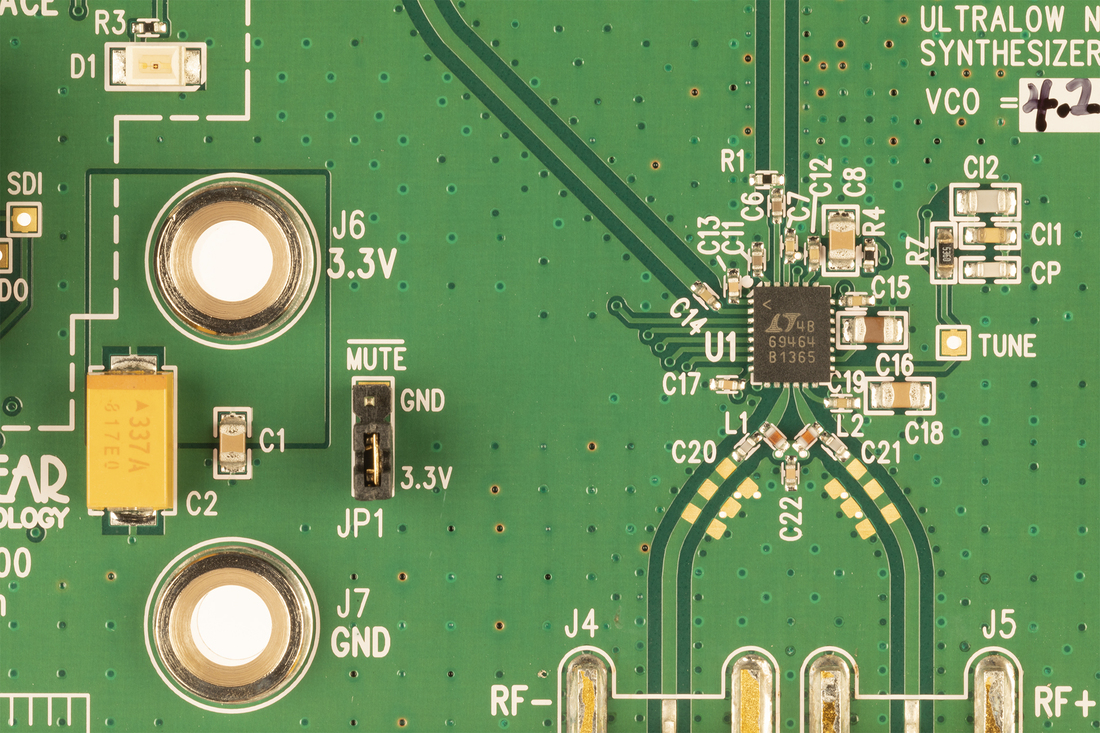

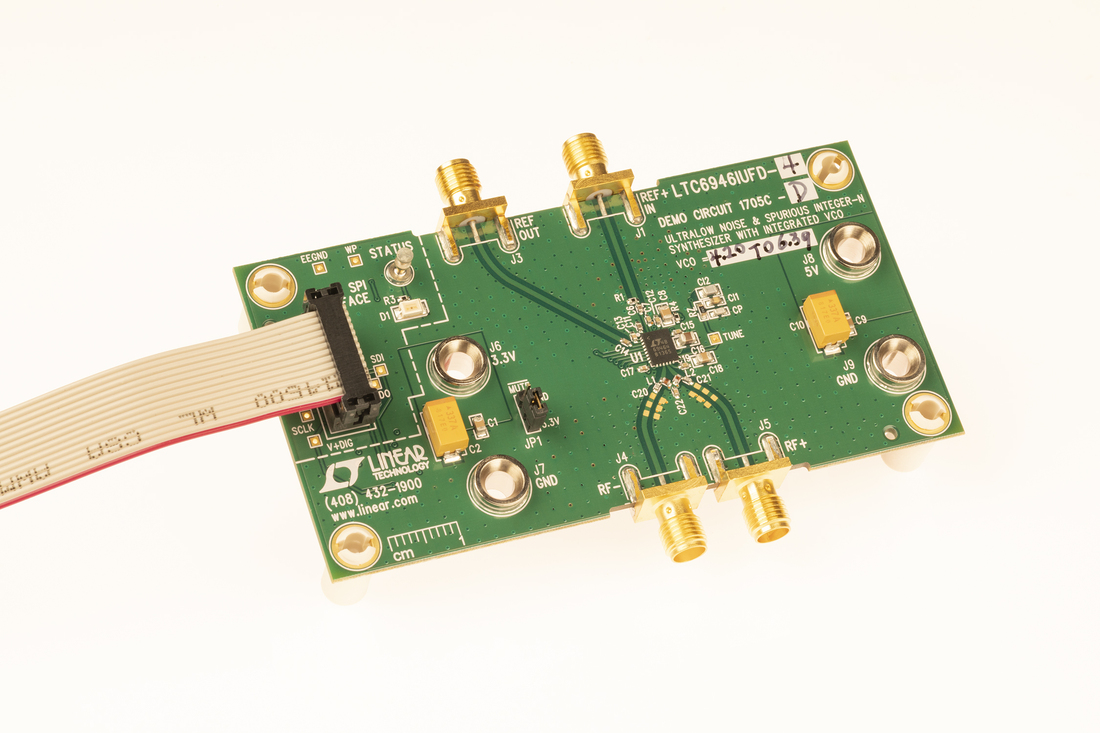

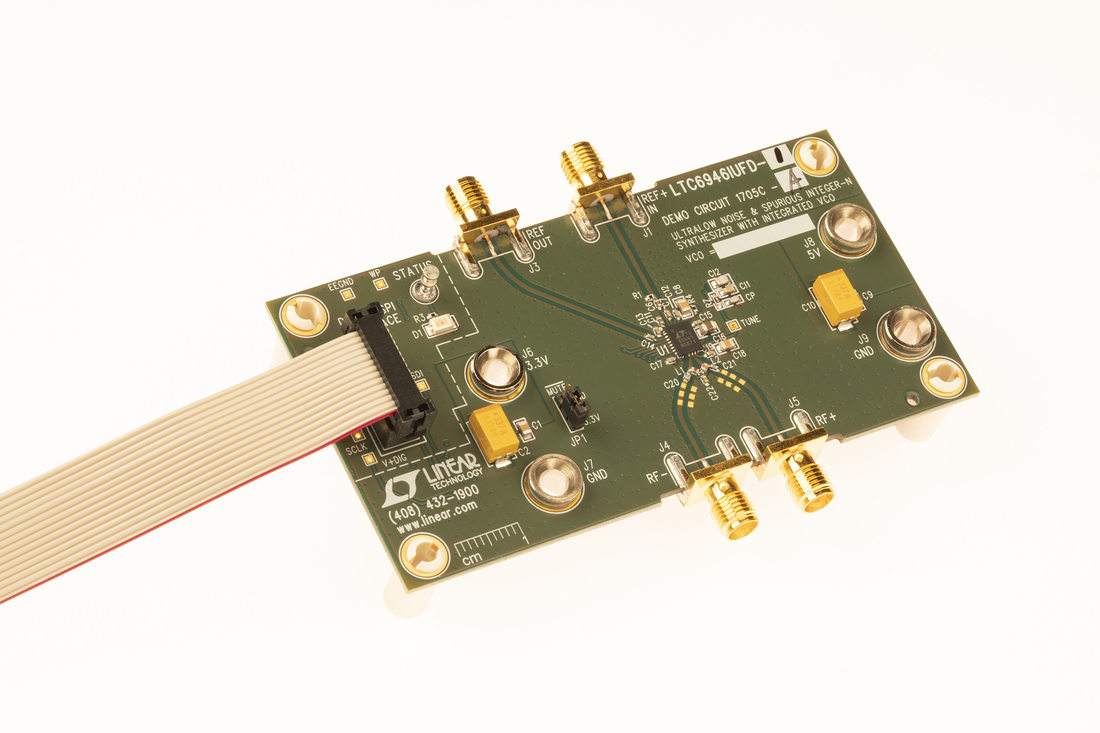

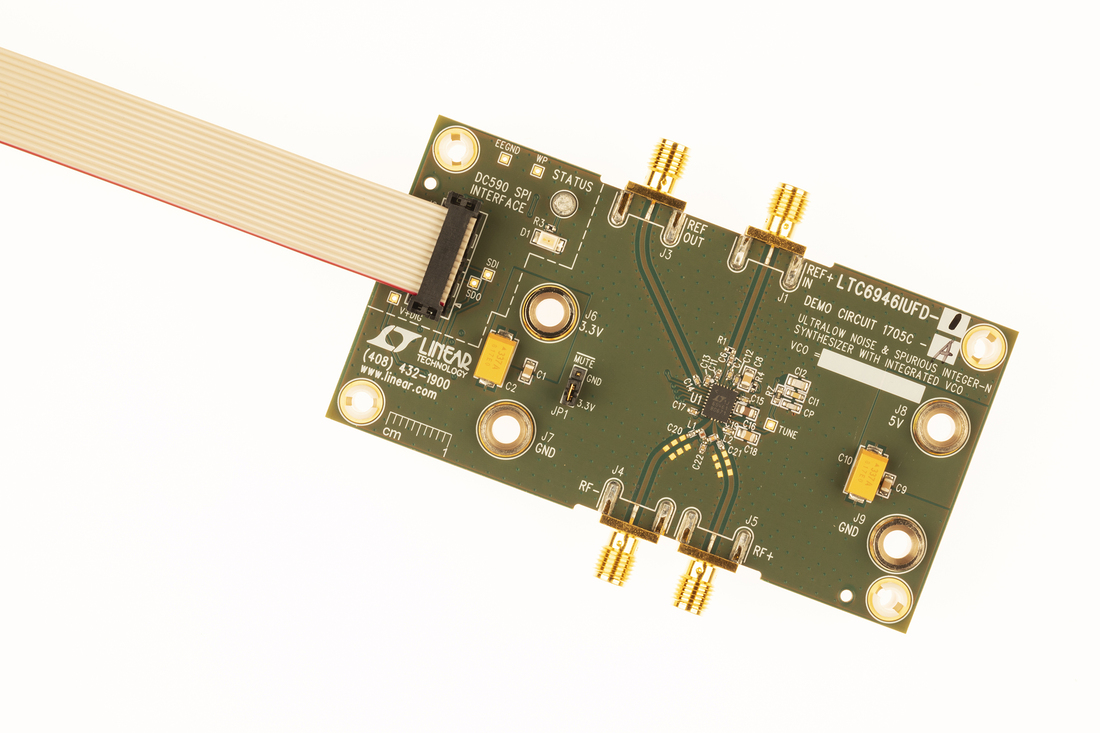

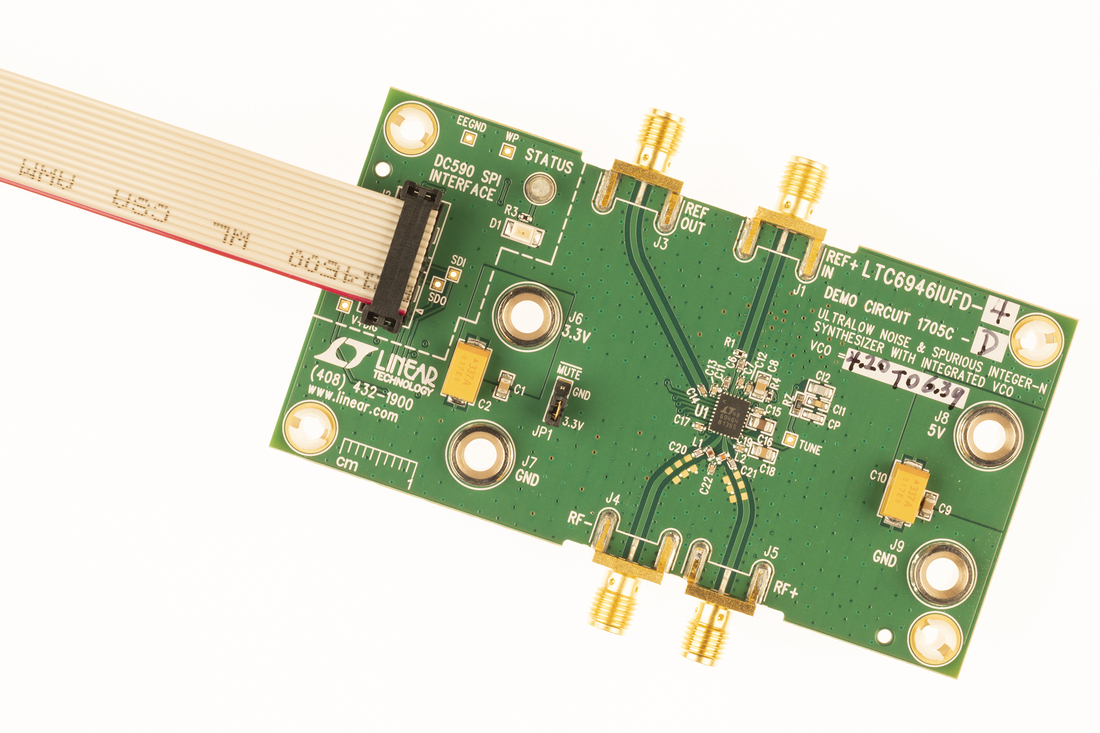

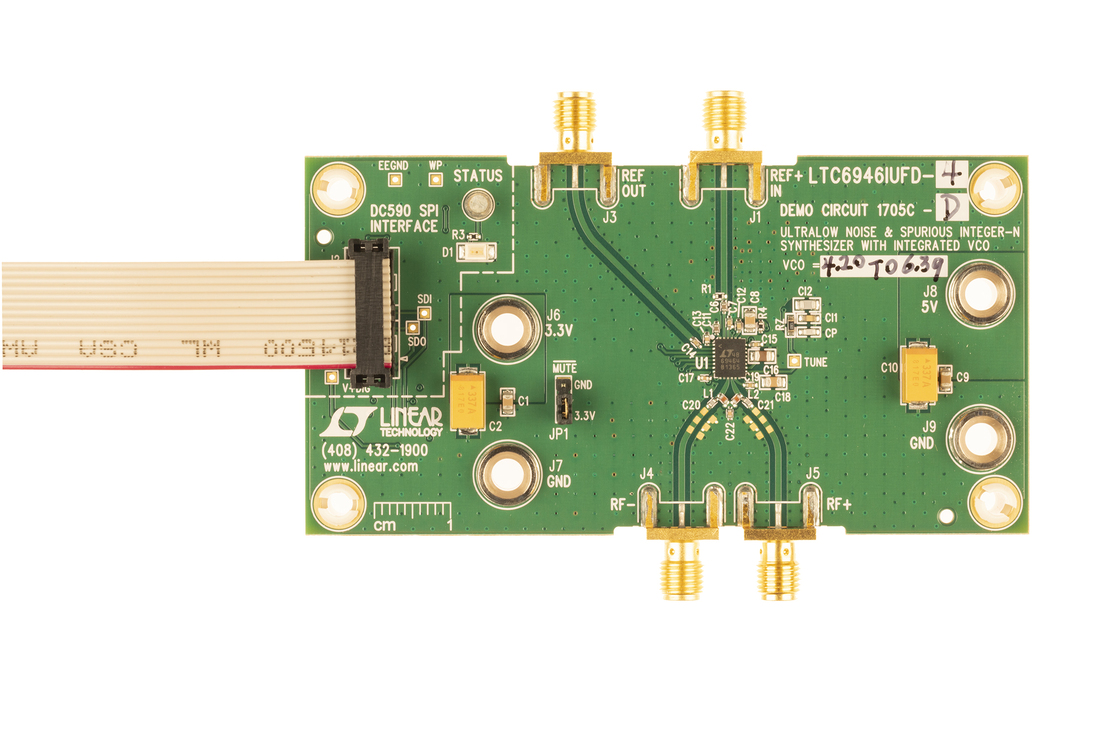

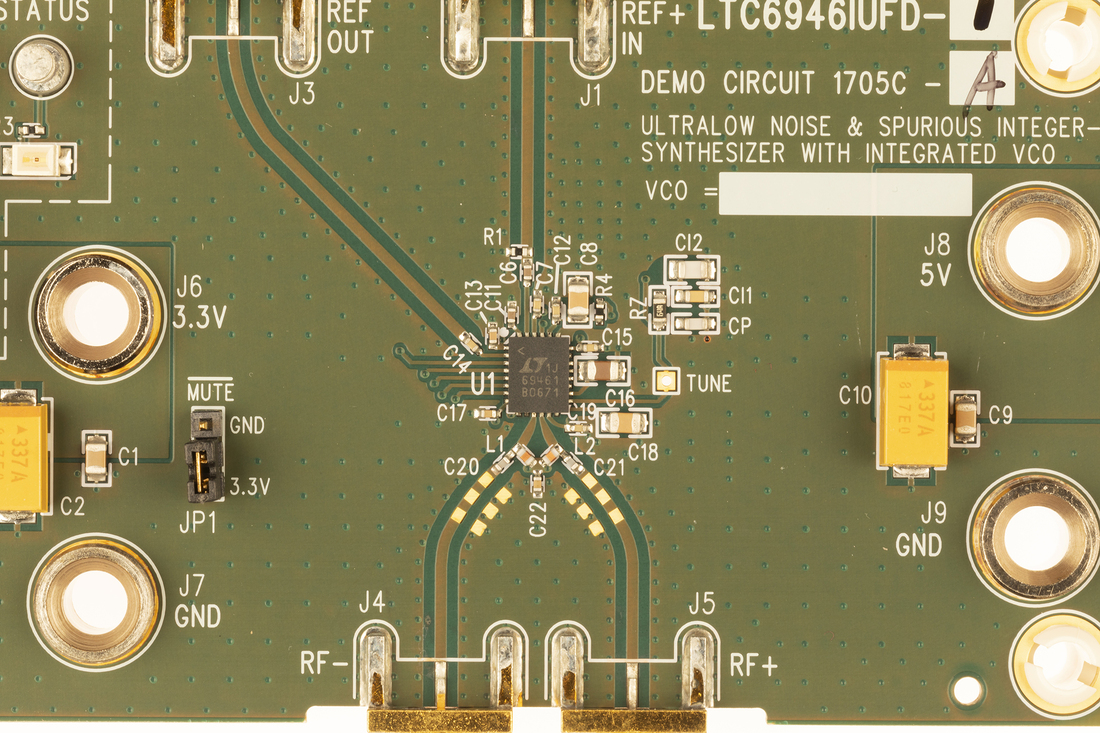

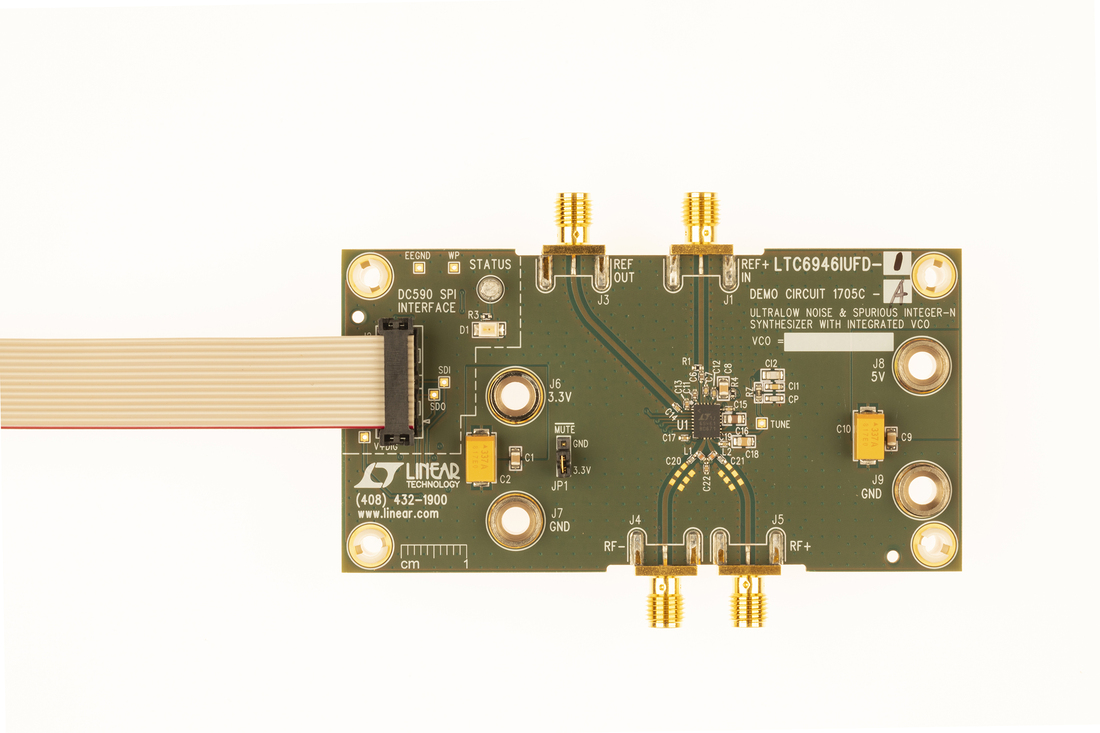

DC1705C 采用 LTC6946，后者是一款具有集成化 VCO 的超低噪声和杂散整数 N 频率合成器。VCO 不使用外部组件，并在内部校准，无需外部系统支持。

DC1705C 有四个选项，LTC6946 的每种版本对应一个选项。演示手册中的表 1 汇总了可用的 DC1705C 选项。

每个 DC1705C 为基准频率输入 fREF (REF+ IN)、基准输出缓冲器 (REF OUT) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。在由提供的 PLLWizard™ 软件的控制下，使用 DC590 USB 串行控制器板与 LTC6946 进行 SPI 通信。

资料

DC1705C - Design Files
1.00M

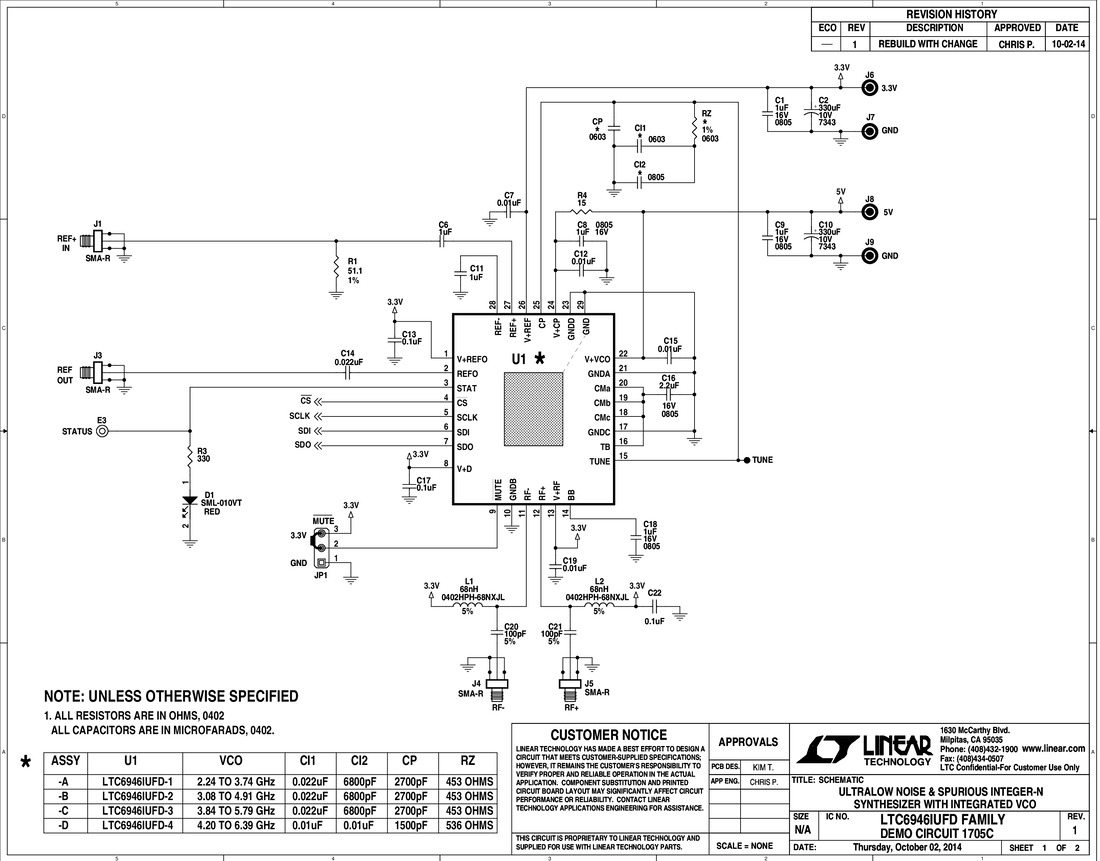

DC1705C - Schematic
54.00K

DC1705C - Demo Manual
677.00K

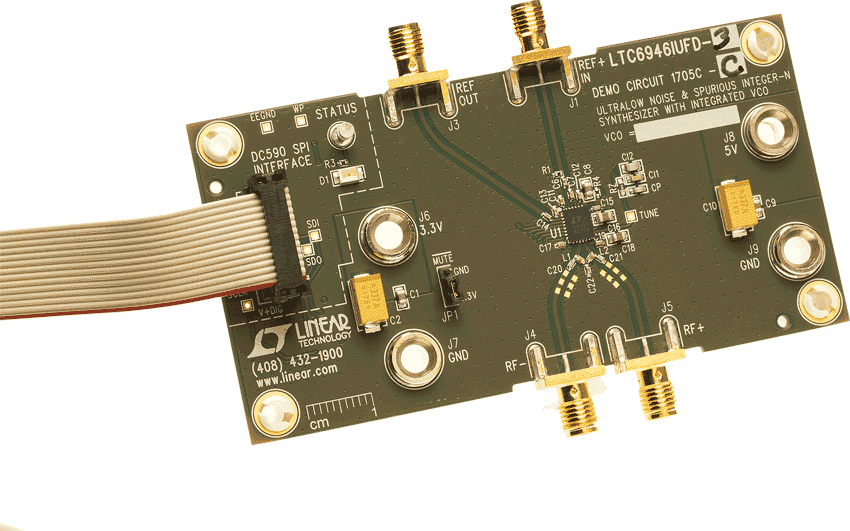

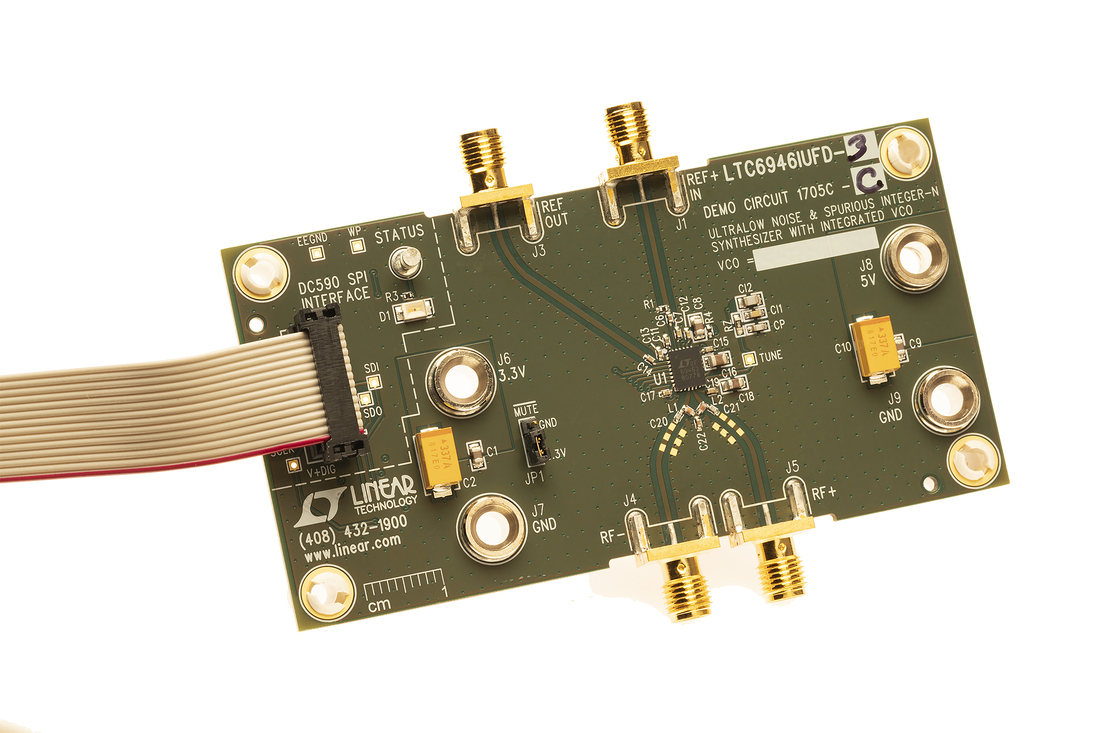

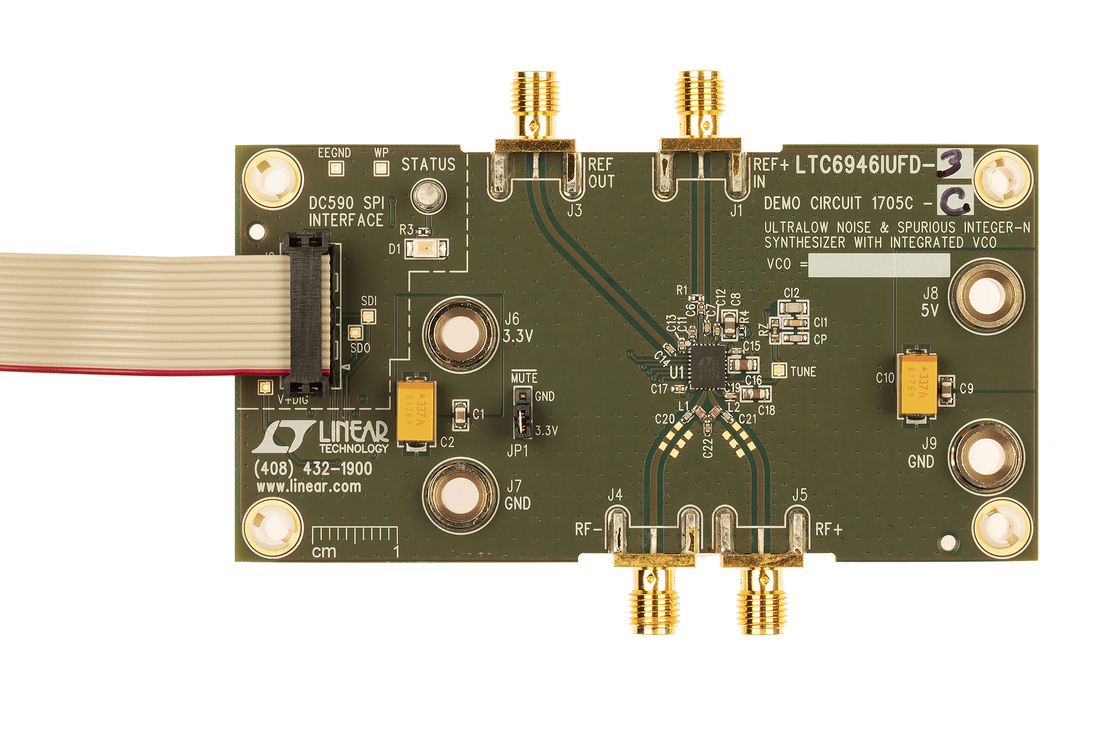

LTC6946-3 演示板 | 具有集成化 VCO 的超低噪声和杂散 640MHz 至 5.79GHz 整数 N 合成器 (需要 DC590 或 DC2026)

立即购买更多内容

产品详情

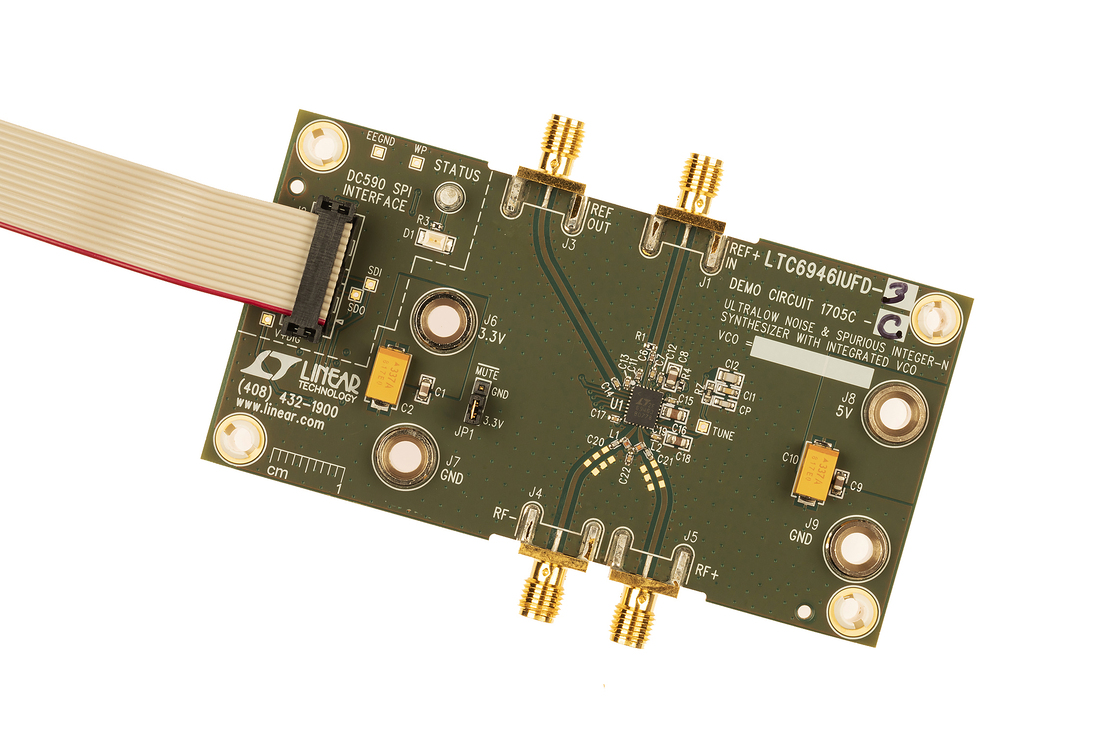

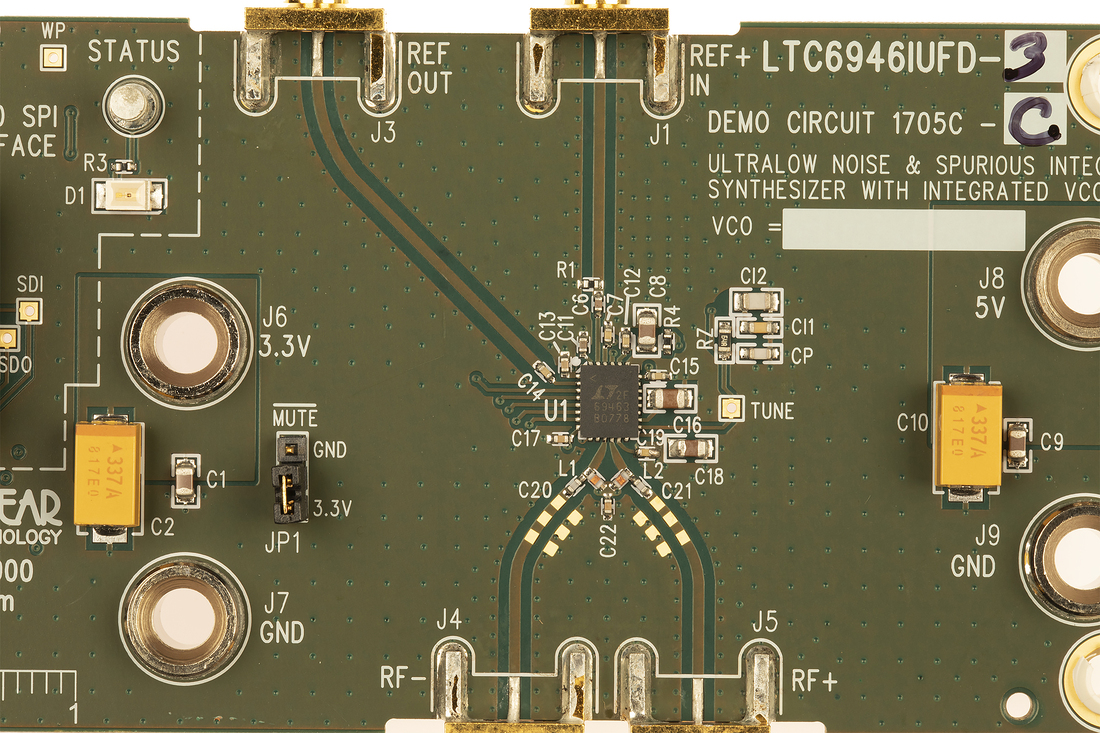

DC1705C 采用 LTC6946，后者是一款具有集成化 VCO 的超低噪声和杂散整数 N 频率合成器。VCO 不使用外部组件，并在内部校准，无需外部系统支持。

DC1705C 有四个选项，LTC6946 的每种版本对应一个选项。演示手册中的表 1 汇总了可用的 DC1705C 选项。

每个 DC1705C 为基准频率输入 f_REF (REF+ IN)、基准输出缓冲器 (REF OUT) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。在由提供的 PLLWizard^™ 软件的控制下，使用 DC590 USB 串行控制器板与 LTC6946 进行 SPI 通信。

资料

DC1705C - Design Files
1.00M

DC1705C - Schematic
54.00K

DC1705C - Demo Manual
677.00K

LT3042低噪声PLL/VCO电源板，采用板载100MHz基准频率

立即购买更多内容

产品详情

演示电路2429A是一款PLL/VCO电源和基准频率电路板，采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时，DC2429A使用7个LT3042，生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源（4个LT3042并联）、5V/200mA固定电源、3.3V/200mA固定电源（为板载100MHz超低抖动晶体振荡器供电）和电压可调（2.5V至15V）的200mA电源（适合为外部VCO供电）。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。
