LTC6433-15

推荐新设计使用

低频至 1.4GHz 50Ω 增益部件 IF 放大器

数据手册产品选型表

产品模型: 4

Viewing:

产品详情

低频至 1.4GHz 带宽

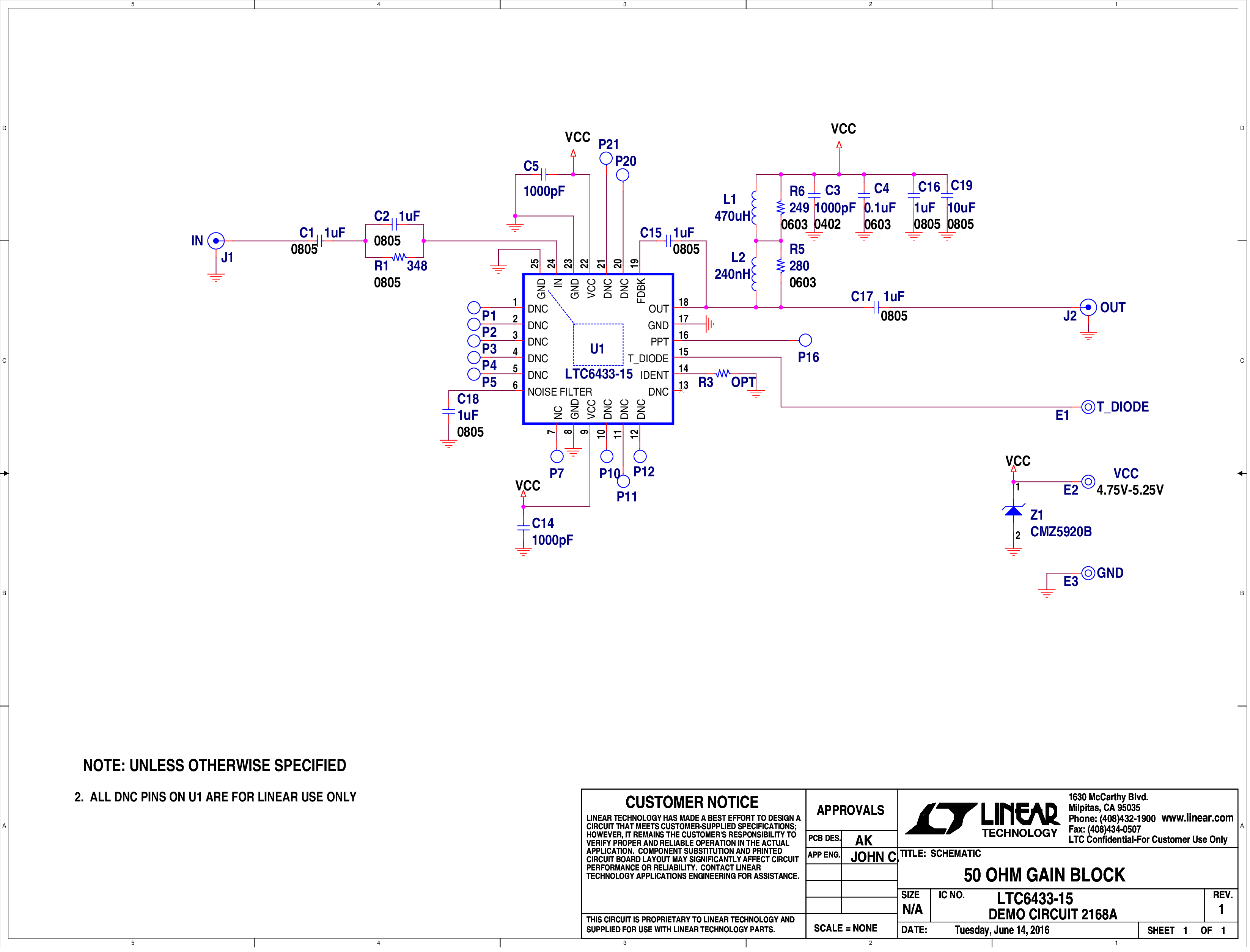

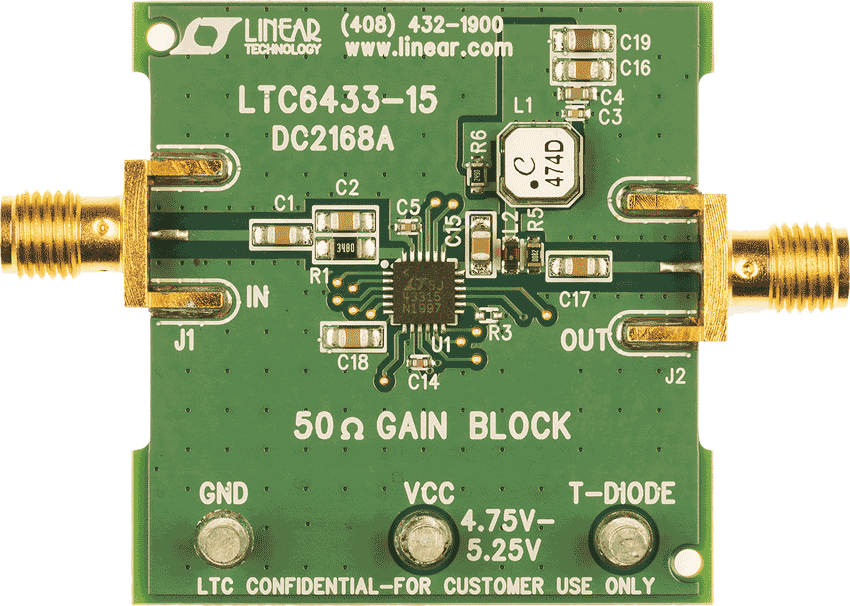

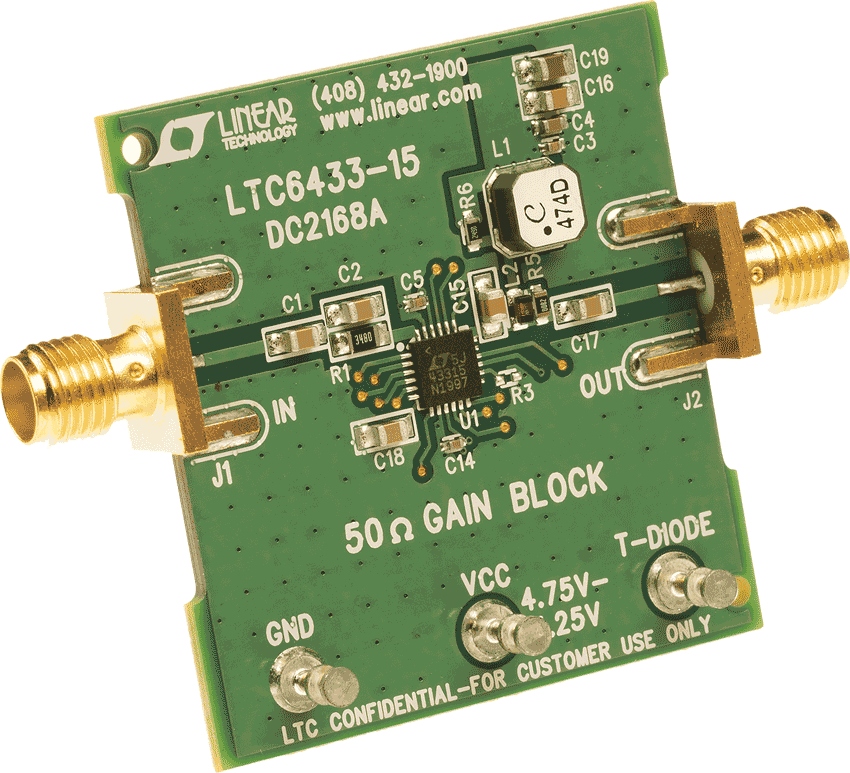

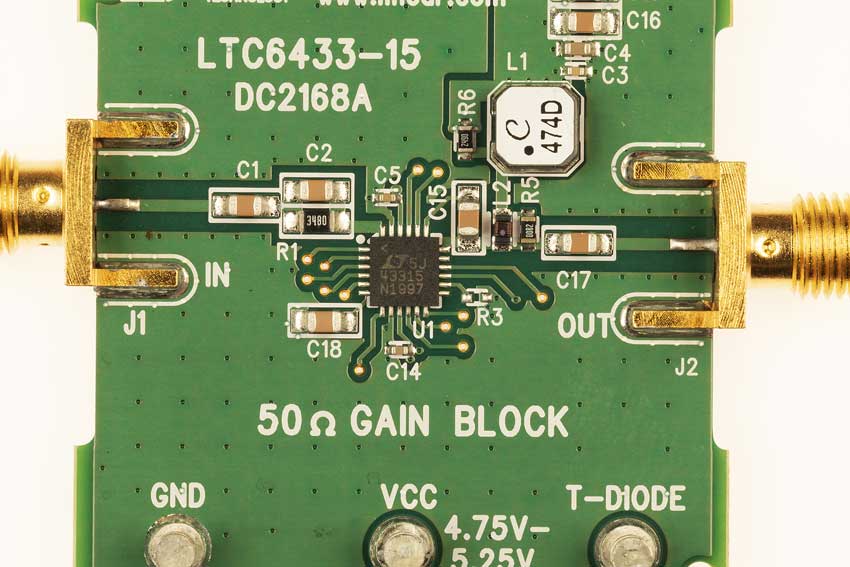

采用单个演示电路获得 100kHz 至 1GHz 的平坦增益
低频截止由用户定义
15.9dB 功率增益

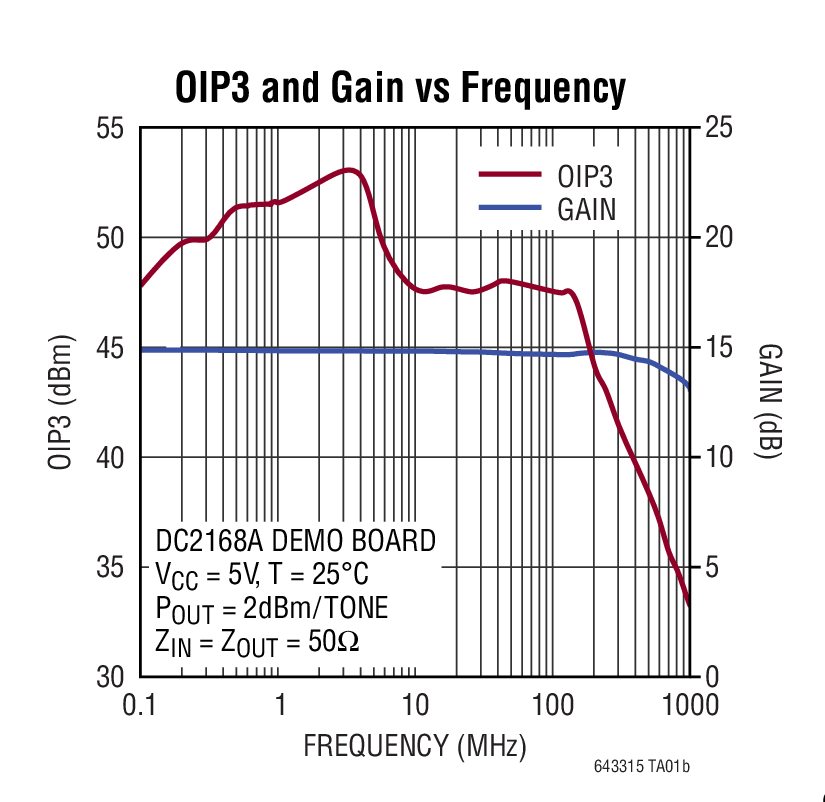

在 1MHz 时具有 52dBm OIP3
在 150MHz 时具有 47dBm OIP3
在 150MHz 时 NF = 3.22dB
1nV/√Hz 总输入噪声密度 (在 150MHz)
在高达 1.2GHz 频率下 S11 < -10dB
在高达 1.0GHz 频率下 S22 < -10dB
> 2V_P-P 线性输出摆幅
P1dB = 19.2dBm
DC 功率 = 475mW

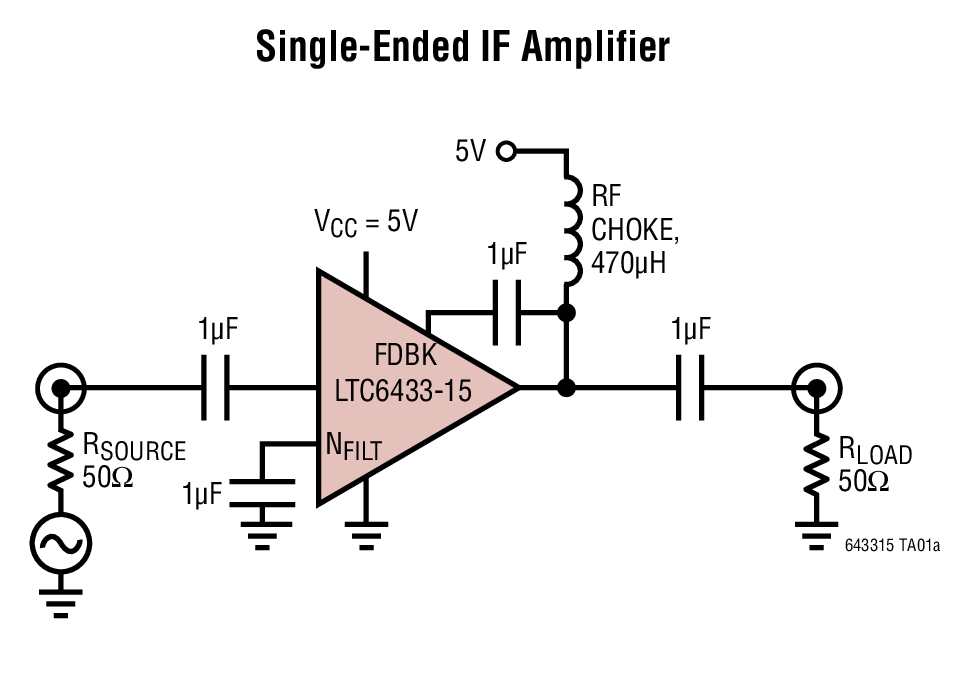

50Ω 单端操作
不易受到 V_CC 变化的影响
A 级器件在 150MHz 频率下进行了 100% 的 OIP3 测试
输入 / 输出在内部匹配至 50Ω
单 5V 电源
可实现无条件稳定

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

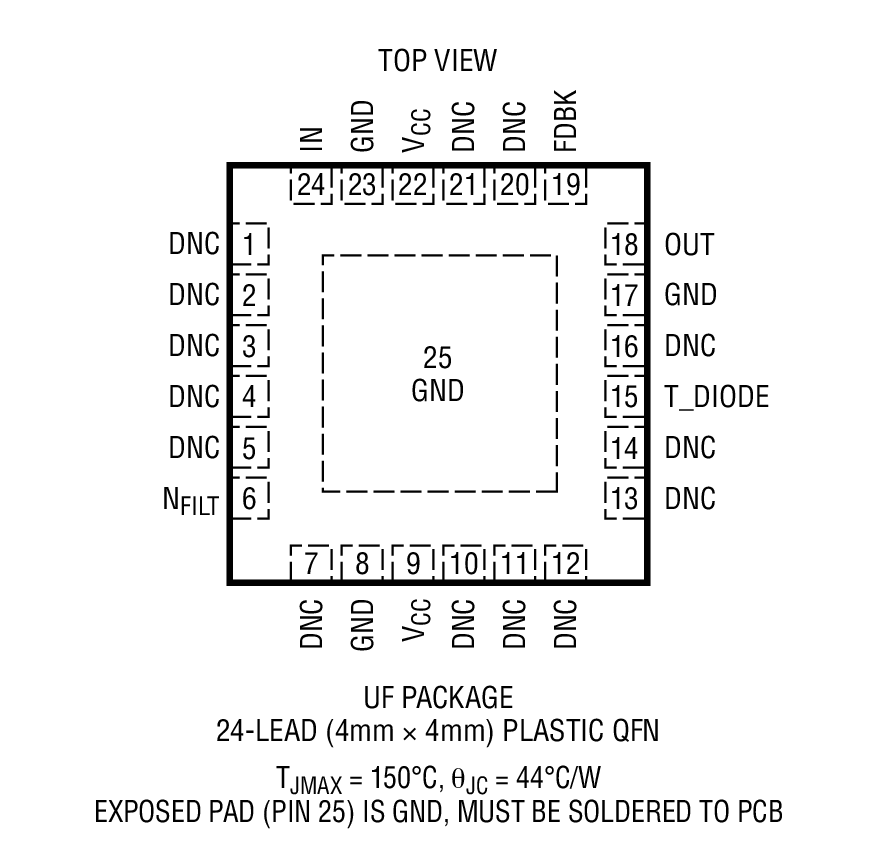

LTC6433AIUF-15#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6433AIUF-15#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6433BIUF-15#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6433BIUF-15#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
标准高速模数转换器 1
LTC2107	量产	16位、210Msps、高性能ADC
单/双/三平衡混频器 1
LTC5548	量产	具宽带 DC 至 6GHz IF 的 2GHz 至 14GHz 微波混频器

部分模型	产品周期	描述
LTC6430-20	推荐新设计使用	高线性度、差分 RF / IF 放大器 / ADC 驱动器
LTC6431-20	推荐新设计使用	20dB 增益部件，50Ω IF 放大器

工具及仿真模型

S-参数 1

LTC6433-15 S-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具
