LTC4316

量产

单通道 I²C / SMBus 地址转换器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

允许具有相同地址的多个受控器在同一根总线上共存
可利用电阻器来配置地址转换
无需软件编程
可兼容 SMBus、I²C 和 I²C 快速模式
直通模式可提供通用调用寻址
±4kV 人体模型 (HBM) ESD 坚固性
用于 2.5V、3.3V 和 5V 总线的电平转换
阻塞总线超时
在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
支持总线热插拔 (Hot Swap^™)

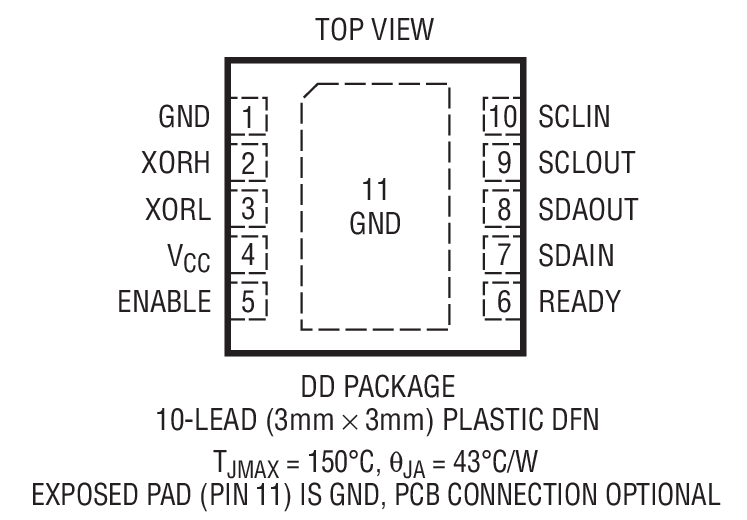

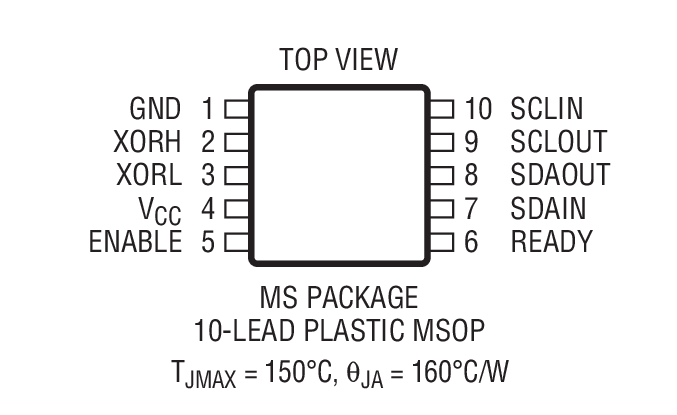

10 引脚 MSOP 封装和 DFN 3mm x 3mm 封装

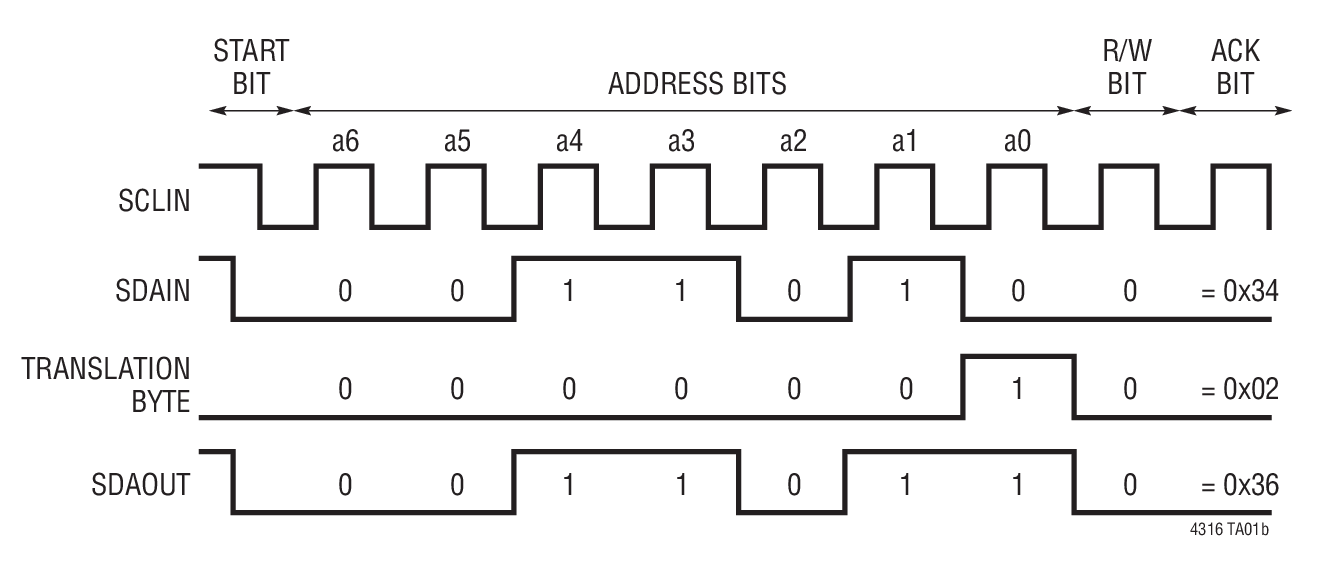

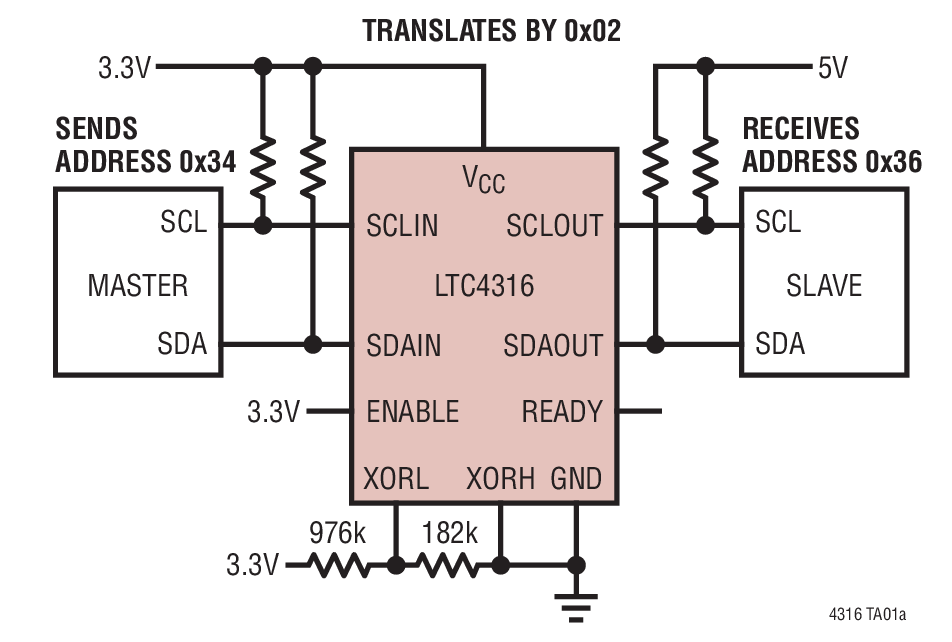

LTC^®4316 使得能够把一个或多个 I²C 或 SMBus 受控器件的硬连线地址转换至一个不同的地址。这允许具有相同硬连线地址的受控器共存于同一根总线。选择新的地址仅需分立式电阻器，并且无需软件编程。可提供多达 127 种不同的地址转换。

LTC4316 采用了一种直通模式，该模式可停用地址转换，并由主控器来提供通用调用寻址。LTC4316 专为实现从异常总线情况 (比如：总线被阻塞于低电平或 STOP 位提前动作) 的自动恢复而设计。


器件型号	输入通道的数目	输出通道的数目
LTC4316	1	1
LTC4317	1	2
LTC4318	2	2

Applications

I²C、SMBus 地址扩展
地址转换
服务器
电信

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4316CDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316CDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316CMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316CMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC4316CDD#PBF	量产
LTC4316CDD#TRPBF	量产
LTC4316CMS#PBF	量产
LTC4316CMS#TRPBF	量产
LTC4316IDD#PBF	量产
LTC4316IDD#TRPBF	量产
LTC4316IMS#PBF	量产
LTC4316IMS#TRPBF	量产
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC4316CMS#PBF	量产
LTC4316CMS#TRPBF	量产
LTC4316IMS#PBF	量产
LTC4316IMS#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
串行总线缓冲器、扩展器和加速度计 2
LTC4317	量产	双通道 I²C / SMBus 地址转换器
LTC4318	量产	双通道 I²C / SMBus 地址转换器

工具及仿真模型

Linduino 1

LTC4316 - DC2217A.ino

设计工具 1

Address Translator Tool

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC4316演示板 | EasySMU：I2C地址转换器和简单多通道信号源测量单元（需要DC2026和12V电源）

立即购买更多内容

产品详情

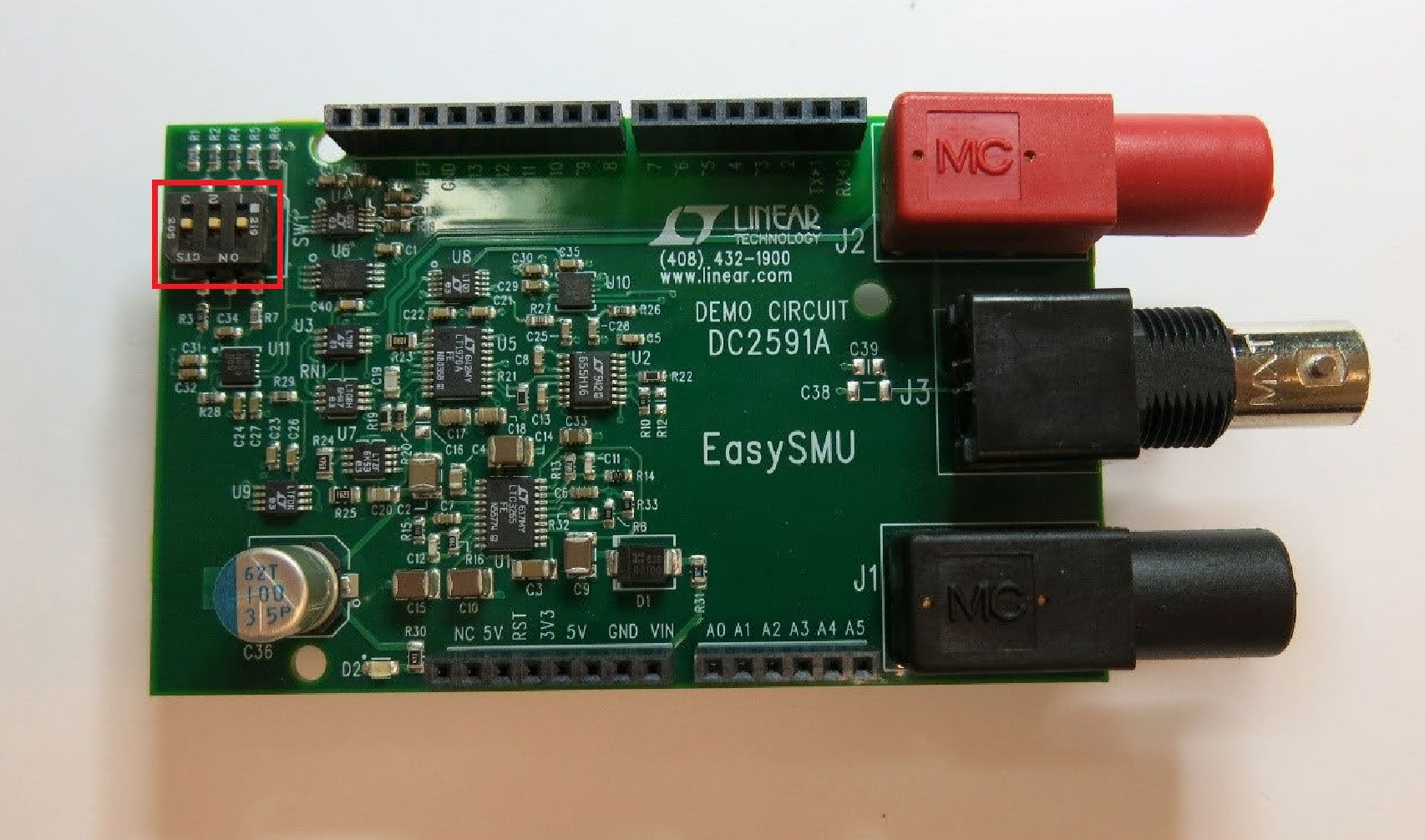

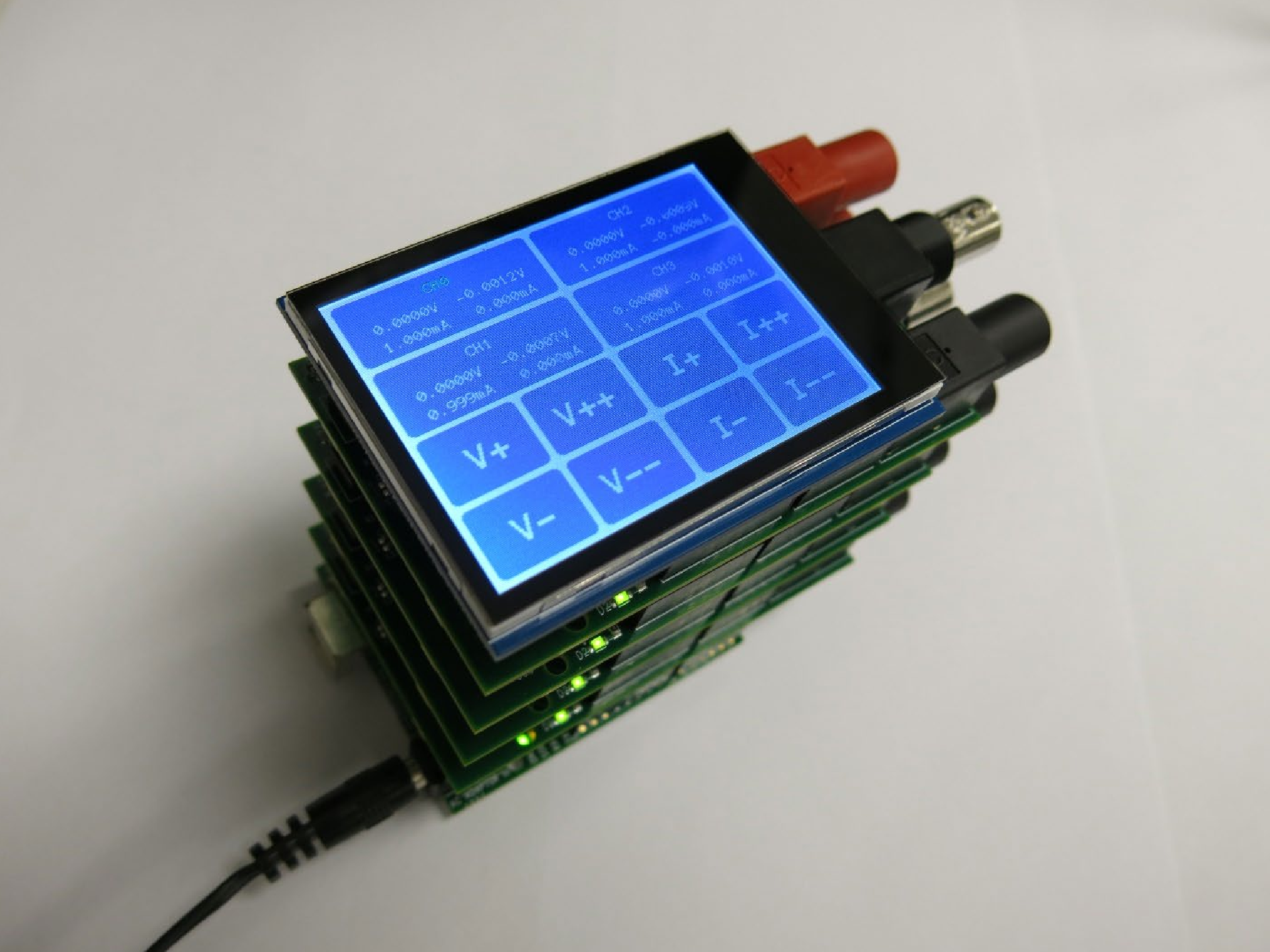

EasySMU是一款单通道±12V/±40mA可编程电压/可编程电流源，具有精确的电压/电流测量功能。LTC4316 I2C地址转换器可支持最多八个独立的EasySMU，由单个I²C主机进行控制。

资料

DC2591A - Design Files
1.00M

DC2591A - Schematic
53.00K

DC2591A - Demo Manual
897.00K

LTC4316 Demo Board | Single I2C/SMBus Address Translator (requires DC590 or DC2026)

立即购买更多内容

产品详情

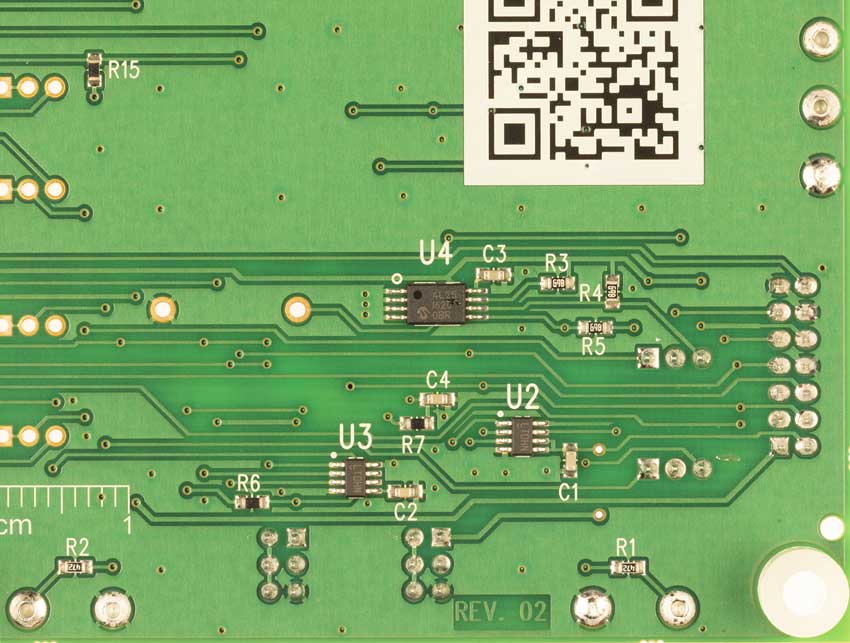

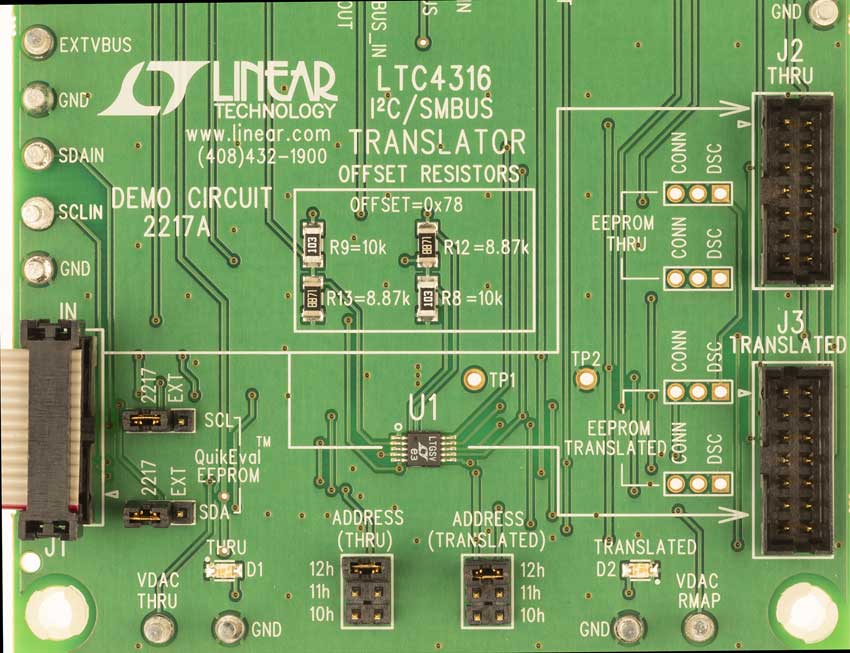

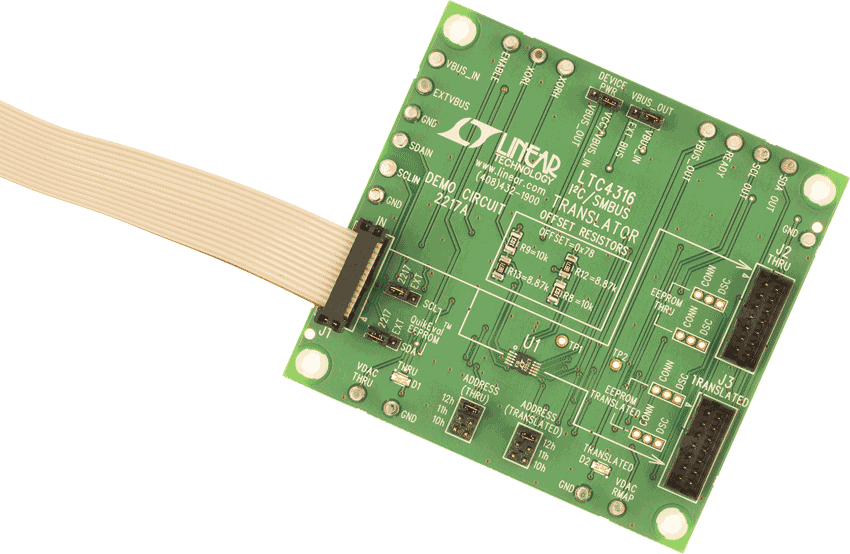

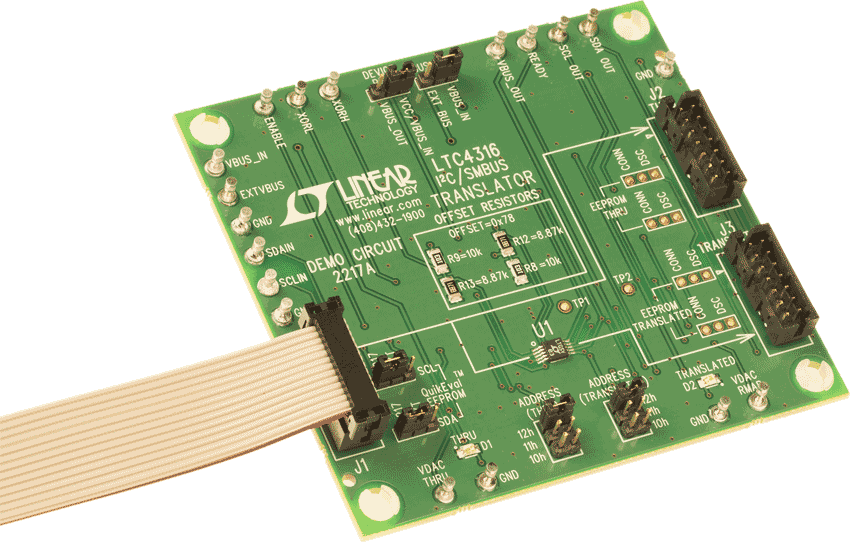

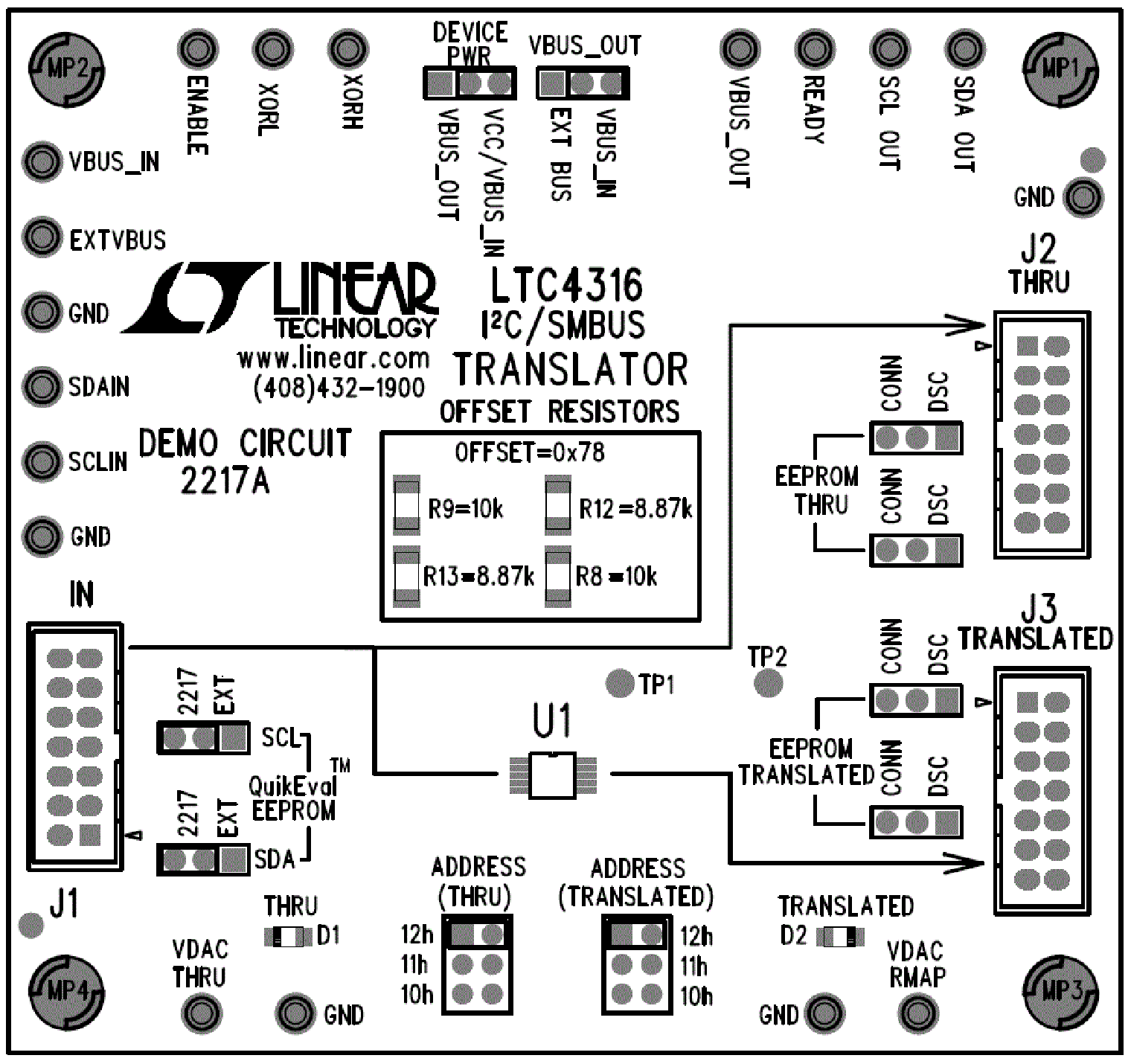

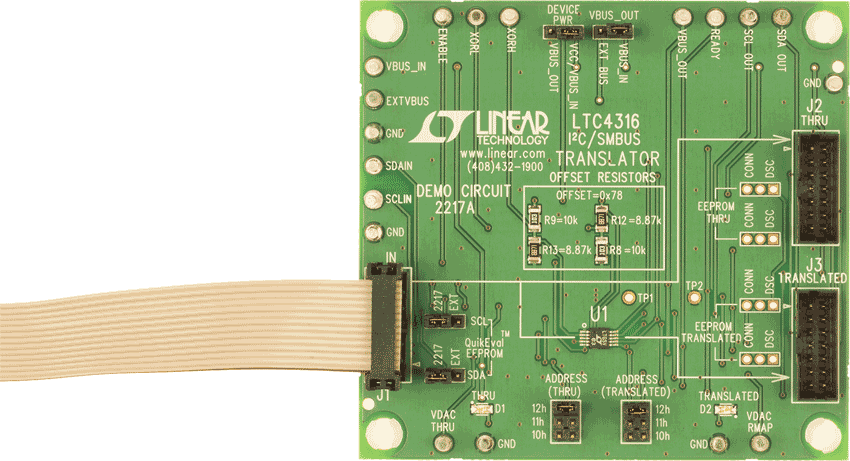

Demonstration circuit 2217A features the LTC4316 single I²C/SMBus address translator. The LTC4316 enables one or more I²C or SMBus slave devices to translate their hardwired address to a different address. This allows slaves with the same address to coexist on the same bus. Only discrete resistors are needed to select the new address and no software programming is required. Up to 127 different translations are available.
