LTC3787

推荐新设计使用

具有直通功能的多相同步升压控制器

数据手册 (Rev. D) 产品选型表

产品模型: 24

Viewing:

产品详情

2相操作可降低所需的输入和输出电容以及电源引起的噪声
同步工作，以实现更高效率并减少散热
宽V_IN范围：4.5V至38V（绝对最大值：40V），启动后工作电压低至2.5V
输出电压可高达60V
±1% 1.200V基准电压
R_SENSE或电感DCR电流检测
用于同步MOSFET的100%占空比能力

低静态电流：135μA
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
电源良好输出电压监控器
低关断电流，I_Q < 8μA
内部LDO采用VBIAS或EXTV_CC为栅极驱动器供电
散热增强薄型28引脚4mm × 5mm QFN封装以及窄体SSOP封装
通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3787EGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787EGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HGN#WPBF	QSOP 150 MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HGN#WTRPBF	QSOP 150 MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HUFD#WPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787HUFD#WTRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IGN#WPBF	QSOP 150 MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IGN#WTRPBF	QSOP 150 MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IUFD#WPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787IUFD#WTRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787MPGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787MPGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787MPUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3787MPUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 23, 2025 - 24_0282 Addition of Analog Devices Camas, WA Fab for LTC3787
		PCN24_0282_Form Material_Report Delta Qualification Matrix Qualification Results Summary
LTC3787EGN#PBF	量产
LTC3787EGN#TRPBF	量产
LTC3787EUFD#PBF	量产
LTC3787EUFD#TRPBF	量产
LTC3787HGN#PBF	量产
LTC3787HGN#TRPBF	量产
LTC3787HGN#WPBF
LTC3787HGN#WTRPBF
LTC3787HUFD#PBF	量产
LTC3787HUFD#TRPBF	量产
LTC3787HUFD#WPBF
LTC3787HUFD#WTRPBF
LTC3787IGN#PBF	量产
LTC3787IGN#TRPBF	量产
LTC3787IGN#WPBF
LTC3787IGN#WTRPBF
LTC3787IUFD#PBF	量产
LTC3787IUFD#TRPBF	量产
LTC3787IUFD#WPBF
LTC3787IUFD#WTRPBF
LTC3787MPGN#PBF	量产
LTC3787MPGN#TRPBF	量产
LTC3787MPUFD#PBF	量产
LTC3787MPUFD#TRPBF	量产
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
		PCN22_0177_Form Material_Report Delta Qualification Matrix
LTC3787EGN#PBF	量产
LTC3787EGN#TRPBF	量产
LTC3787HGN#PBF	量产
LTC3787HGN#TRPBF	量产
LTC3787HGN#WPBF
LTC3787HGN#WTRPBF
LTC3787IGN#PBF	量产
LTC3787IGN#TRPBF	量产
LTC3787IGN#WPBF
LTC3787IGN#WTRPBF
LTC3787MPGN#PBF	量产
LTC3787MPGN#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3787EGN#PBF	量产
LTC3787EGN#TRPBF	量产
LTC3787EUFD#PBF	量产
LTC3787EUFD#TRPBF	量产
LTC3787HGN#PBF	量产
LTC3787HGN#TRPBF	量产
LTC3787HUFD#PBF	量产
LTC3787HUFD#TRPBF	量产
LTC3787IGN#PBF	量产
LTC3787IGN#TRPBF	量产
LTC3787IUFD#PBF	量产
LTC3787IUFD#TRPBF	量产
LTC3787MPGN#PBF	量产
LTC3787MPGN#TRPBF	量产
LTC3787MPUFD#PBF	量产
LTC3787MPUFD#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
PowerPath、理想二极管和负载开关 1
LTC4359	推荐新设计使用	具反向输入保护功能的理想二极管控制器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器

部分模型	产品周期	描述
LTC3784	推荐新设计使用	带PassThru的60V多相同步升压控制器
LTC3786	量产	低 I_Q、同步升压型控制器

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

LTC3787

LTpowerCAD 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3787EUFD演示板 | LTC3787(x2)并联升压控制器，6V ≤ VIN ≤ 24V，VOUT = 24V（高达30A）

立即购买更多内容

产品详情

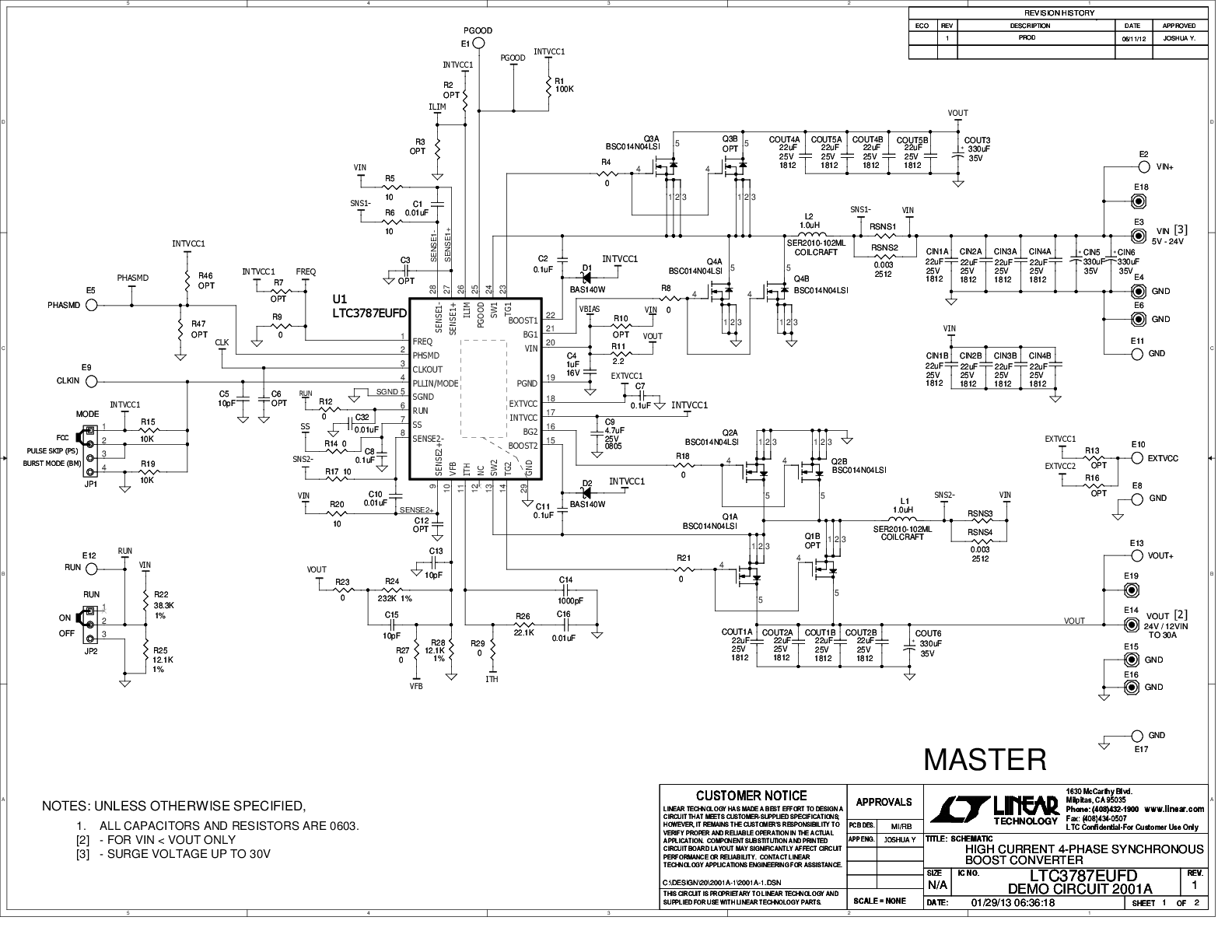

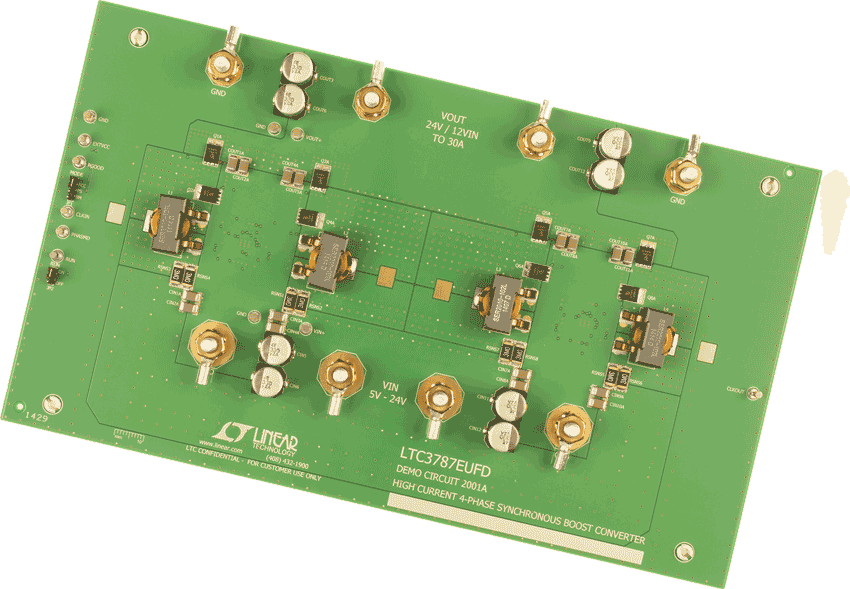

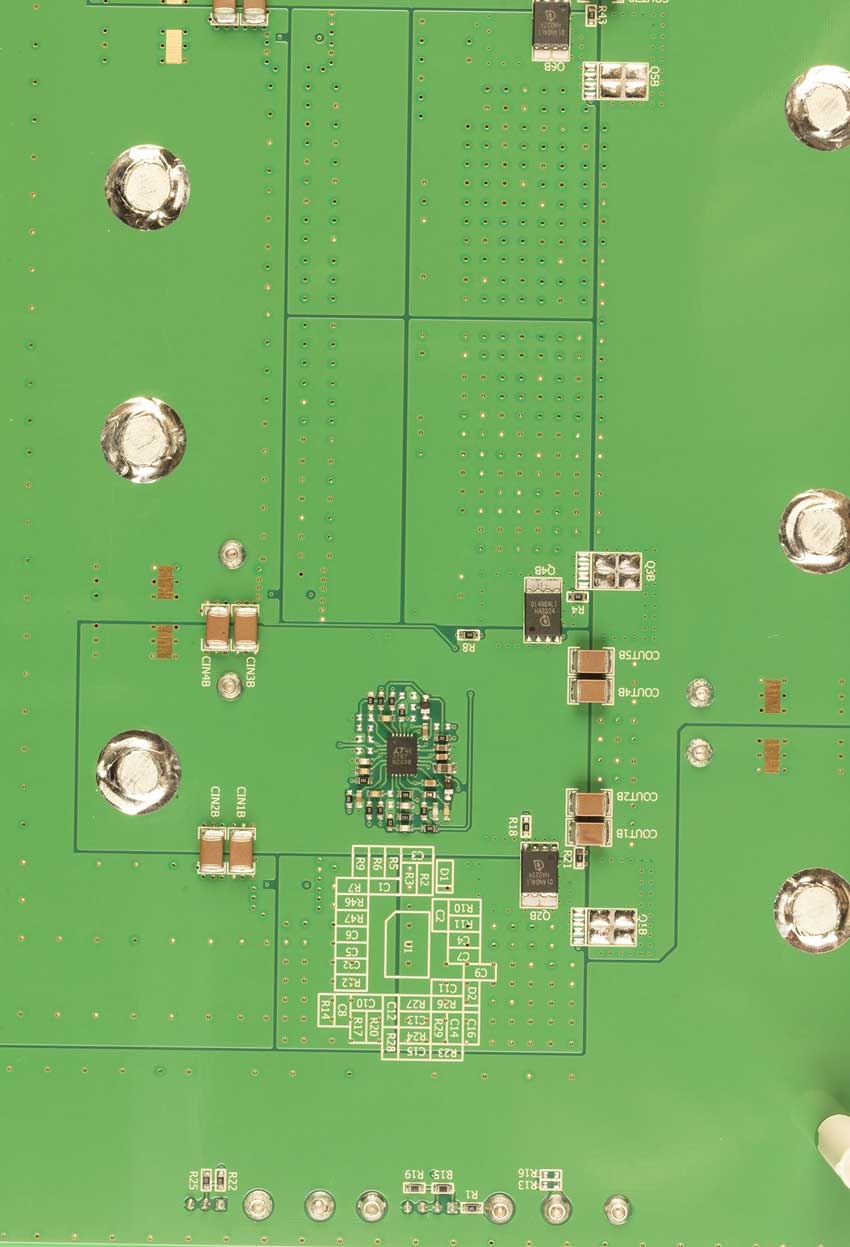

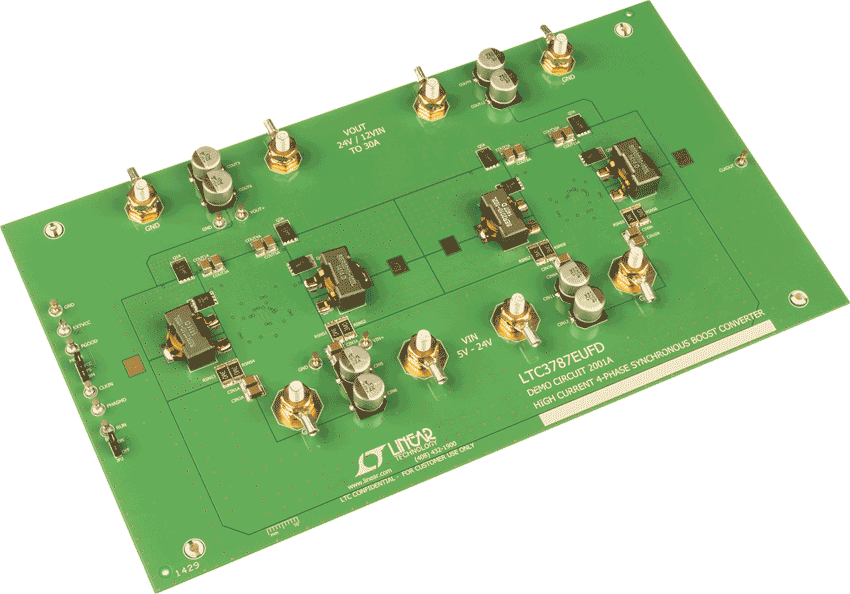

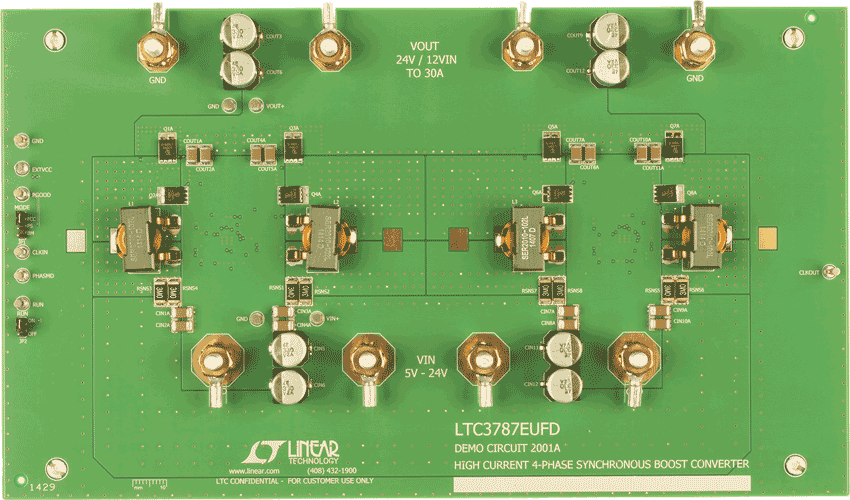

演示电路2001A是一款采用两个LTC3787EUFD双相同步升压控制器且并联配置的升压DC/DC转换器，适用于高电流、高功率4相操作。DC2001A的输入电源电压范围为6V至24V。该转换器提供24V的输出电压，具有25A至30A的高效率输出。

资料

DC2001A - Design Files
5.00M

DC2001A - Demo Manual
810.00K

DC2001A - Schematic
121.00K

LTC3787EUFD演示板 | 5V至24VIN至24VOUT (6A)

立即购买更多内容

产品详情

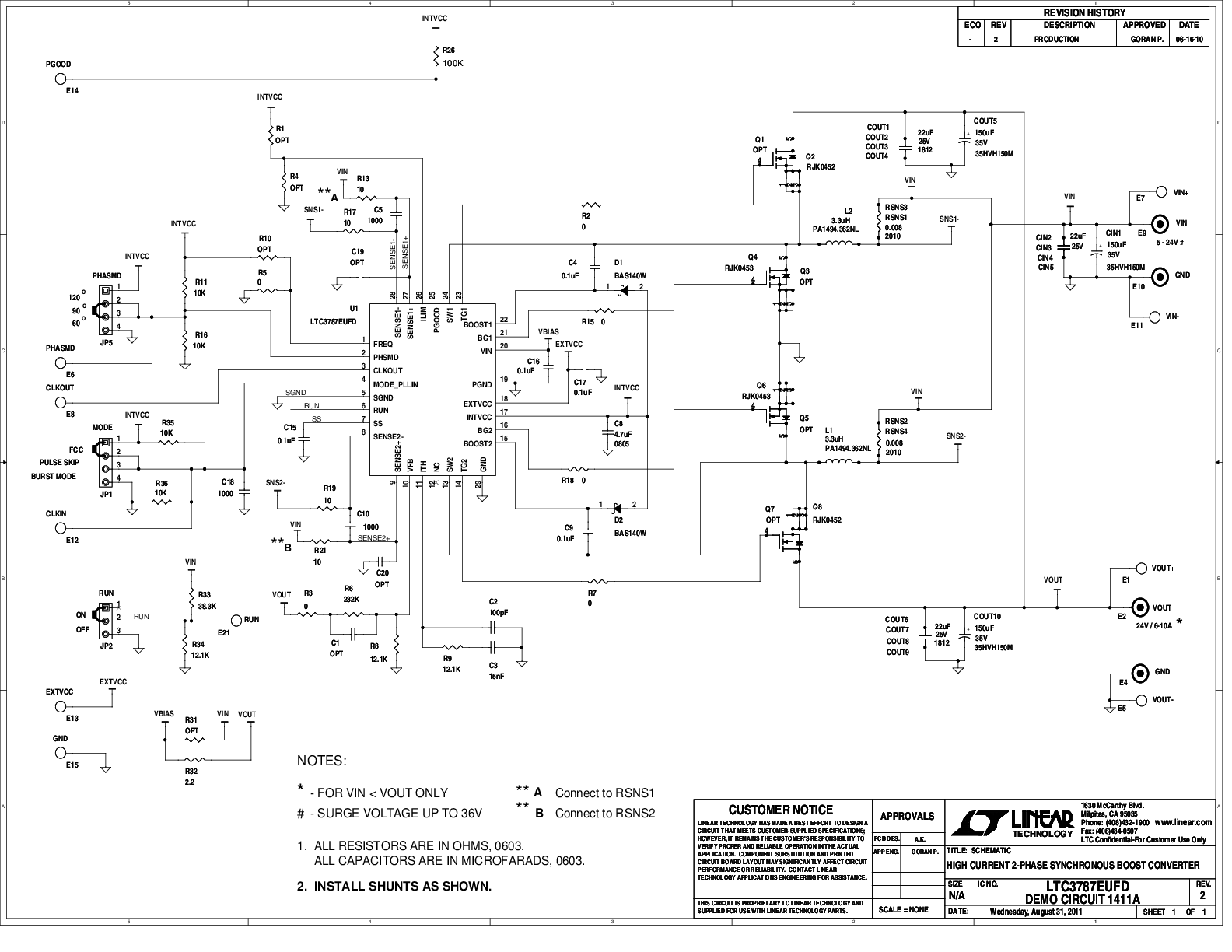

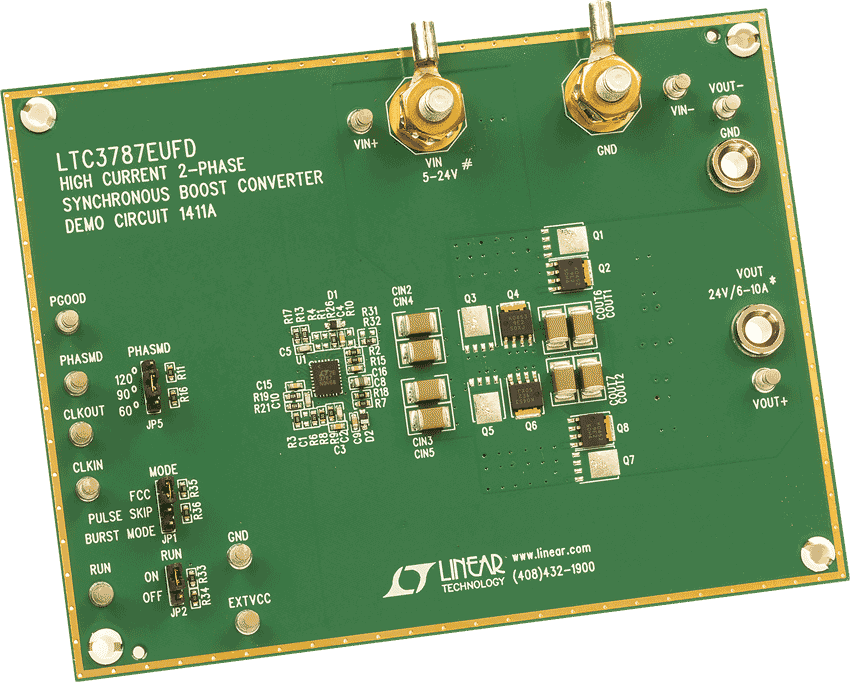

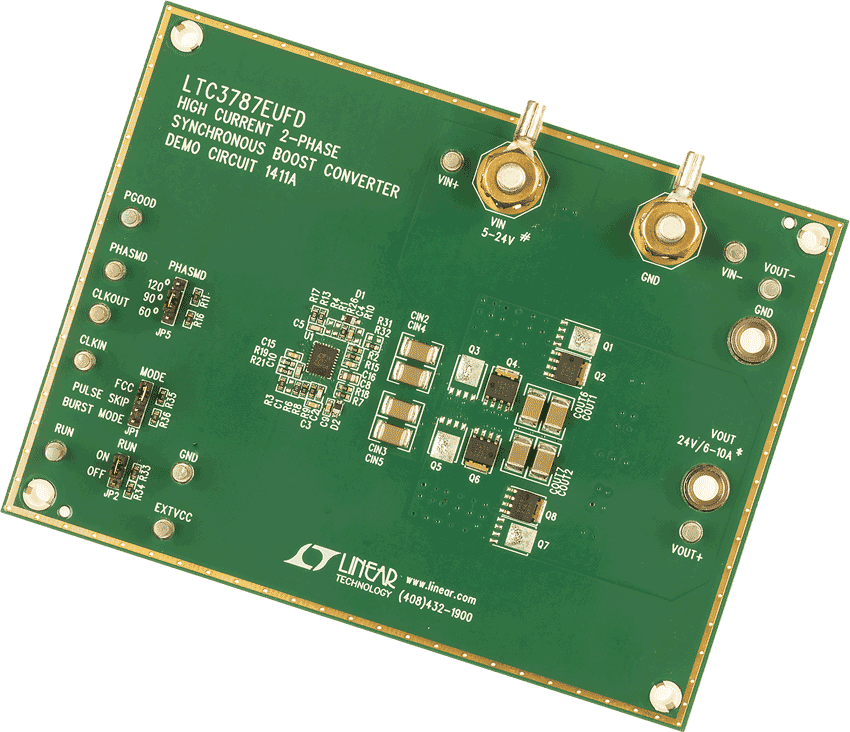

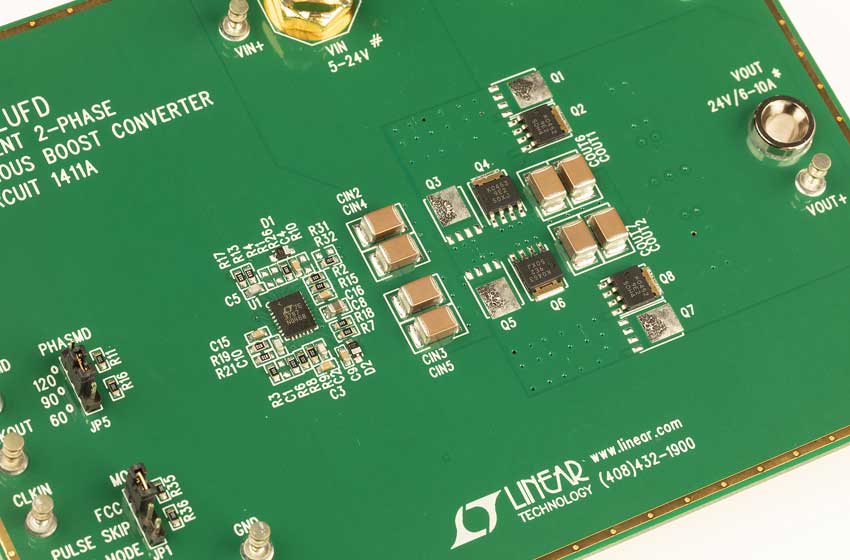

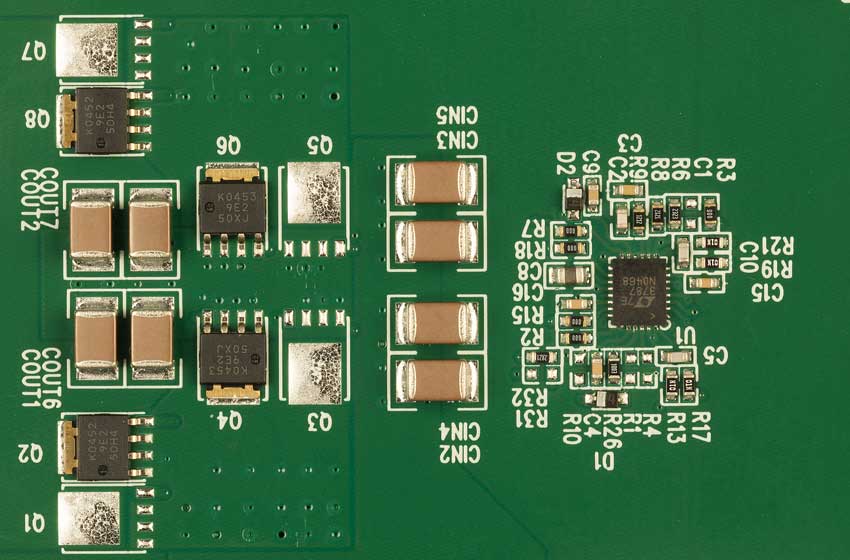

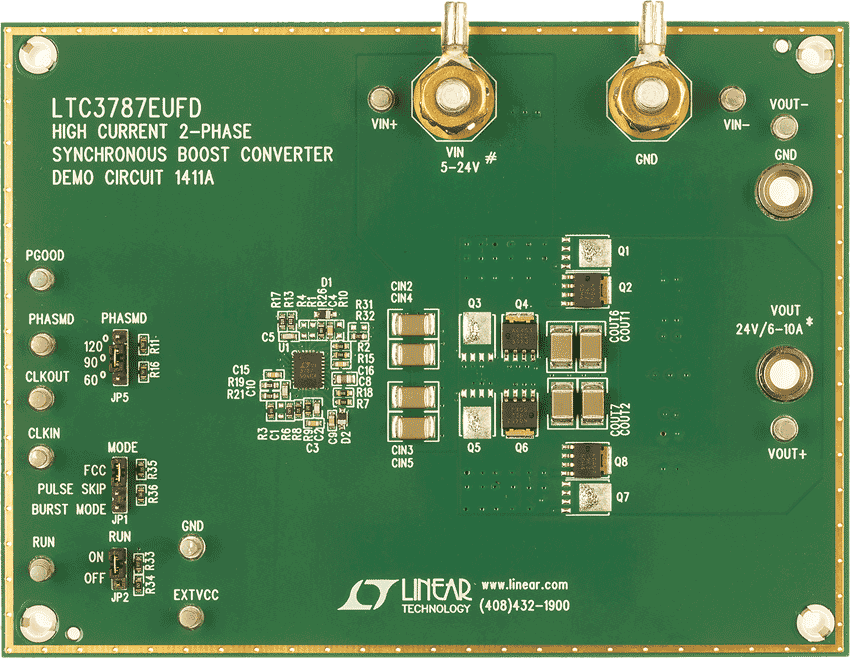

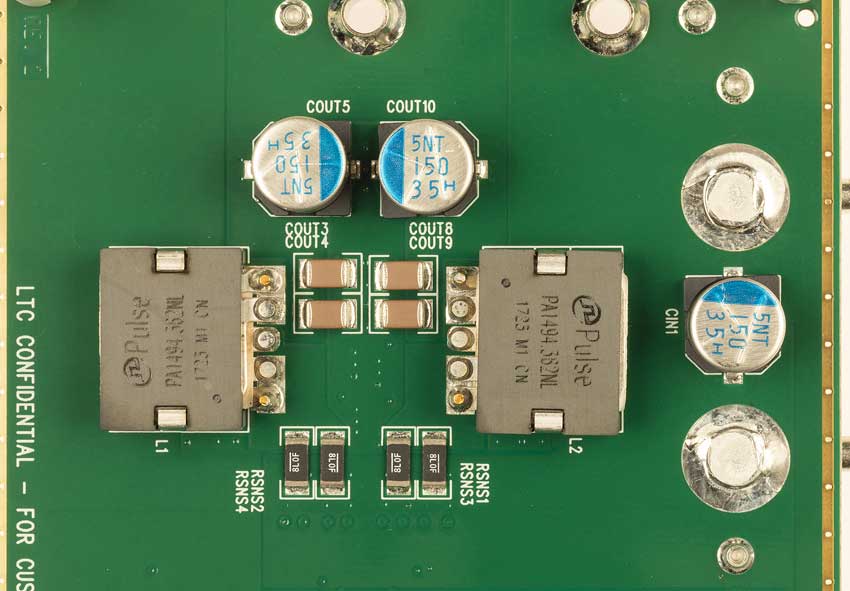

演示电路DC1411是一款DC/DC升压转换器，内置LTC3787恒频电流模式升压控制器。DC1411A在5V至24V输入电压范围内工作，并提供6A至16A的输出电流。恒定工作频率为350kHz，可实现小型高效电路。该转换器在宽负载范围内提供较高的输出电压精度（通常为±3%），且没有最低负载要求。该演示电路可轻松修改，以产生不同的输出电压。

资料

DC1411A - Schematic
66.00K

DC1411A - Demo Manual
672.00K

DC1411A - Design Files
