AD5663
量产2.7 V至5.5 V、250 μA、轨到轨输出、双通道16位nanoDAC®
- 产品模型
- 7
产品详情
- 低功耗、双通道、16位nanoDAC
- 相对精度：±12 LSB（最大值）
- 通过设计保证单调性

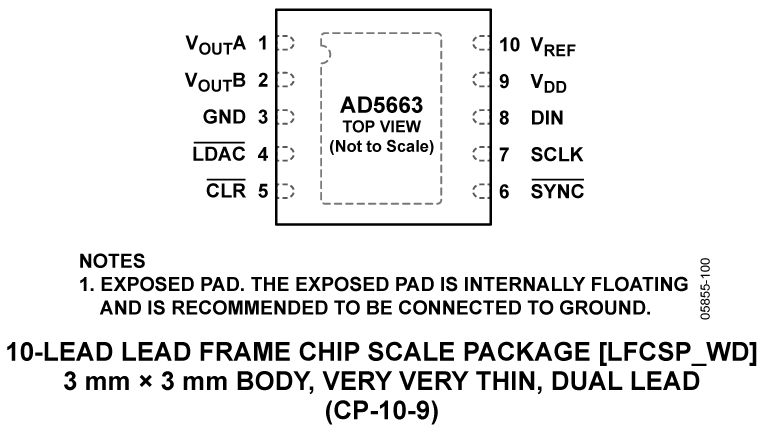

- 10引脚MSOP和3 mm × 3 mm、LFCSP_WD封装
- 2.7 V至5.5 V电源
- 各通道独立关断
- 上电复位至零电平或中间电平
- 硬件LDAC和CLR功能
- 串行接口：最高50 MHz
AD5663属于nanoDAC®系列，是一款低功耗、双通道、16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。
AD5663需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V或中间电平(AD5663BRMZ-1)并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，该器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。
在正常工作模式下，该器件具有低功耗特性，适合便携式电池供电设备。5 V时功耗为1.25 mW，关断模式下则降至2.4 µW。
它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
该器件采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。
产品特色
- 双通道16位DAC；相对精度：±12 LSB（最大值）。
- 提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP_WD两种封装。
- 低功耗；通常3 V时功耗为0.6 mW，5 V时功耗为1.25 mW。
- 建立时间：7 μs（最大值）。
应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
参考资料
解决方案设计及宣传手册 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5663ARMZ | 10-Lead MSOP | ||
| AD5663ARMZ-REEL7 | 10-Lead MSOP | ||
| AD5663BCPZ-REEL7 | 10-Lead LFCSP (3mm x 3mm) | ||
| AD5663BRMZ | 10-Lead MSOP | ||
| AD5663BRMZ-1 | 10-Lead MSOP | ||
| AD5663BRMZ-1REEL7 | 10-Lead MSOP | ||
| AD5663BRMZ-REEL7 | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
| AD5663ARMZ | 量产 | |
| AD5663ARMZ-REEL7 | 量产 | |
| AD5663BRMZ | 量产 | |
| AD5663BRMZ-1 | 量产 | |
| AD5663BRMZ-1REEL7 | 量产 | |
| AD5663BRMZ-REEL7 | 量产 | |
|
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland. |
||
| AD5663ARMZ | 量产 | |
| AD5663ARMZ-REEL7 | 量产 | |
| AD5663BCPZ-REEL7 | 量产 | |
| AD5663BRMZ | 量产 | |
| AD5663BRMZ-1 | 量产 | |
| AD5663BRMZ-1REEL7 | 量产 | |
| AD5663BRMZ-REEL7 | 量产 | |
这是最新版本的数据手册
软件资源
Evaluation Software 1
找不到您所需的软件或驱动?
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| isoPower 1 | ||
| ADUM5401 | 量产 | 集成DC/DC转换器的四通道2.5 kV隔离器（3/1通道方向性） |
| USB 隔离器 1 | ||
| ADUM4160 | 量产 | 全速/低速USB数字隔离器 |
| 标准数字隔离器 3 | ||
| ADUM1300 | 量产 | 三通道数字隔离器 |
| ADUM7440 | 量产 | 1 kV RMS四通道数字隔离器 |
| ADUM7441 | 量产 | 1 kV RMS四通道数字隔离器 |
| 串联基准电压源 2 | ||
| REF195 | 量产 | 5.0V精密、微功耗、低压差、低压基准电压源 |
| REF193 | 量产 | 3.0V精密、微功耗、低压差、低压基准电压源 |
| 低功耗运算放大器（≤ 1mA/放大器） 1 | ||
| OP295 | 量产 | 轨到轨双通道运算放大器 |
| 低输入偏置电流运算放大器(≤100 pA) 1 | ||
| AD820 | 量产 | 单电源、轨到轨、低功耗、FET输入运算放大器 |
| 精密运算放大器 (Vos<1mV且TCVos<2uV/C) 1 | ||
| ADA4096-2 | 推荐新设计使用 | 30 V、微功耗、过压保护RRIO双通道运算放大器 |
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
打开工具IBIS 模型 1
评估套件
AD5663R 评估板
