REF195

量产

5.0V精密、微功耗、低压差、低压基准电压源

数据手册 (Rev. L) 产品选型表

产品模型: 10

Viewing:

产品详情

初始精度：±2 mV（最大值）
温度系数：5 ppm/°C（最大值）
低电源电流：45 µA（最大值）
休眠模式：15 µA（最大值）

低压差
负载调整率：4 ppm/mA
线性调整率：4 ppm/V
高输出电流：30 mA
短路保护

参考资料

数据手册 1

REF19x Series: Precision Micropower, Low Dropout Voltage References Data Sheet (Rev.L) 10/18/2006

应用笔记 1

AN-349: 延长CMOS寿命的关键因素 03/26/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

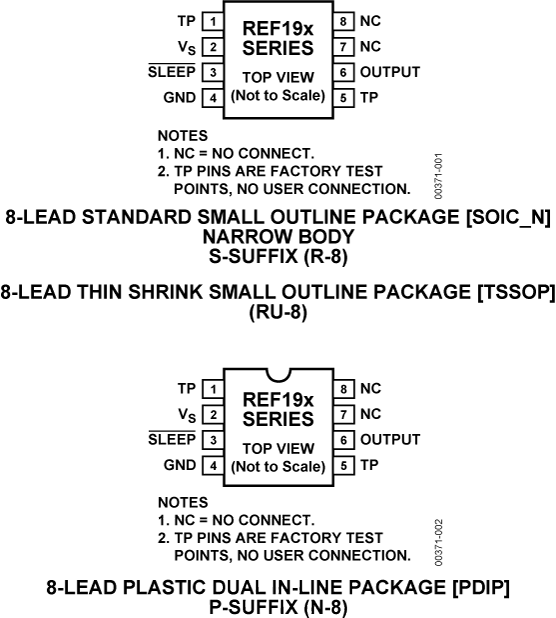

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
REF195ESZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195ESZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195FSZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195FSZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195GPZ	8-Lead PDIP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195GRUZ	8-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195GRUZ-REEL7	8-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195GSZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195GSZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
REF195GSZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 2, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
		PCN12_0105_Form Material_Report Qualification Report Summary
REF195ESZ	量产
REF195ESZ-REEL	量产
REF195FSZ	量产
REF195FSZ-REEL	量产
REF195GSZ	量产
REF195GSZ-REEL	量产
REF195GSZ-REEL7	量产
8月 6, 2010 - 10_0187 REF19x Die Coat Change on SOIC models
		PCN10_0187_Form Material_Report Detailed Change Description Detailed Change Description Reliability Report
REF195ESZ	量产
REF195ESZ-REEL	量产
REF195FSZ	量产
REF195FSZ-REEL	量产
REF195GSZ	量产
REF195GSZ-REEL	量产
REF195GSZ-REEL7	量产
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines
		PCN11_0182_Form Material_Report
REF195GPZ	量产	PCN11_0182_Form Material_Report
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
		Material_Report Material_Report Parts List PCN07_0024_Form Qual Data
REF195GPZ	量产
8月 10, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
REF195GRUZ	量产
REF195GRUZ-REEL7
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
REF195GRUZ	量产
REF195GRUZ-REEL7

这是最新版本的数据手册

REF195

产品详情

参考资料

数据手册 1

应用笔记 1

工具及仿真模型

REF195 SPICE Macro Model 4
