LTC9102

推荐新设计使用

12/24端口IEEE 802.3bt PoE PSE控制器

数据手册 (Rev. A) 产品选型表

产品模型: 2

Viewing:

产品详情

完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
完全符合 IEEE 802.3at 2 类标准 PSE
与 LTC4291-1/LTC4292 软件兼容
多达 48 个 PSE 端口，每个端口有一个电源通道
多达 24 个 PSE 端口，每个端口有两个电源通道
受 ECC 保护的 eFlash 和数据 RAM
每个通道均具有低功耗路径损耗
- 100mΩ 检测电阻
- 30mΩ 或低 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源

可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
持续的每端口电源和电流监控
与 1MHz I²C 兼容的串行控制接口
引脚或 I²C 可编程 PD 电源

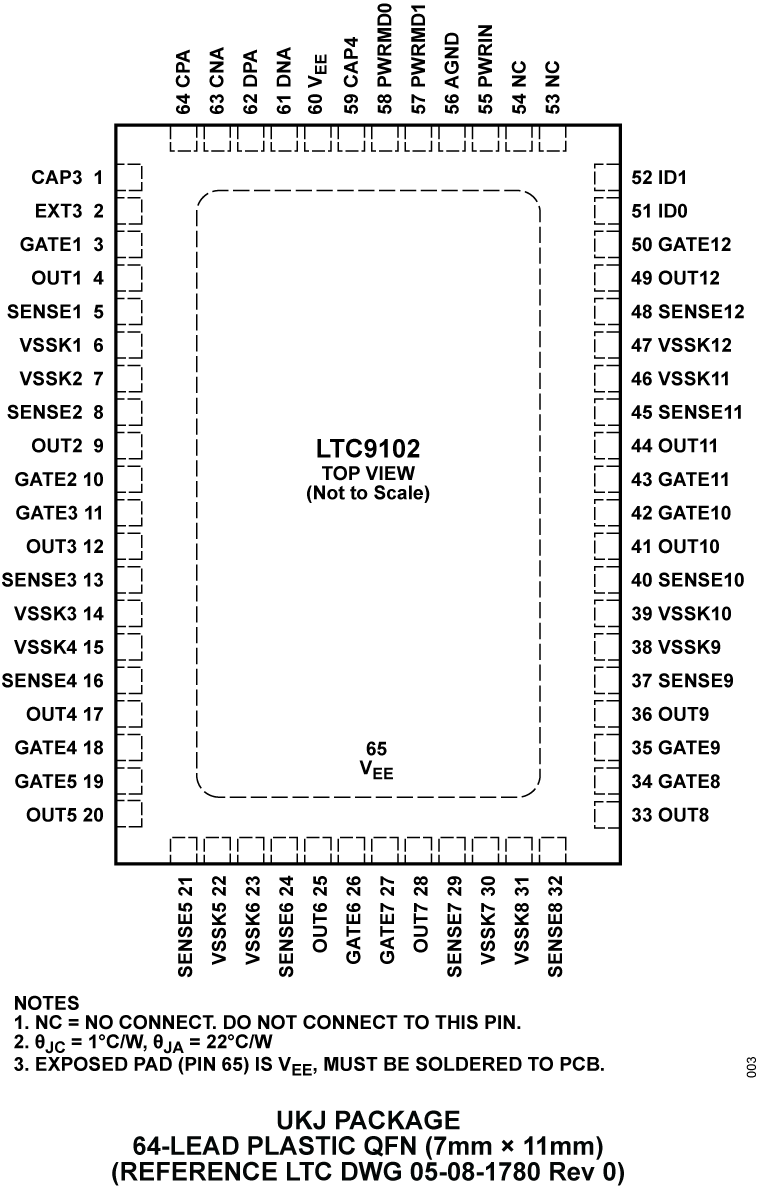

采用 24 引脚 4mm × 4mm (LTC9101‑1) 和 64 引脚 7mm × 11mm (LTC9102/LTC9103) QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC9102AUKJ#PBF	64-Lead QFN (7mm x 11mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC9102AUKJ#TRPBF	64-Lead QFN (7mm x 11mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

评估套件

DC3159A和DC3017A LTC9101-1/LTC9102/LTC9103 24端口、4对IEEE 802.3bt PSE

立即购买更多内容

产品详情

演示套件3160A-KIT是一款经过以太网联盟第二代PoE认证的24端口IEEE 802.3at/bt兼容供电设备(PSE)，由DC3159A子卡（48通道）和DC3017A母板（24个4对端口）组成。DC3160A-KIT具有LTC9101-1/LTC9102/LTC9103 PSE平台芯片组。

在DC3160A-KIT中，单通道LTC9101-1数字控制器最多与四个模拟控制器进行接口。DC3159A-A子卡具有四个LTC9102 12通道模拟控制器，用于总计48个功率通道。DC3159A-B子卡具有两个LTC9102 12通道模拟控制器和两个LTC9103 8通道模拟控制器，用于总计40个功率通道。DC3160A-KIT最多可连接二十四个IEEE 802.3af、IEEE 802.3at或IEEE 802.3bt受电设备(PD)，并使用单个电源通过此系统供电。

LTC9101-1、LTC9102和LTC9103使用专有的隔离数据接口，使LTC9101-1可直接连接到主机控制器I2C接口，无需成本昂贵的光耦合器和额外的3.3V电源。无需主机控制器或通过用于I²C接口的DC590，DC3160A-KIT可实现完全自动工作。

通过设计和板载浪涌保护器件可提供可靠的浪涌保护性能。指示灯LED最多显示48个功率通道的通道状态。可选板载降压稳压器通过VEE电源为数字电路提供3.3V电压。此演示手册介绍自动模式快速启动程序和DC3160A-KIT。

提供此电路板的设计文件。

资料

DC3160A-B-KIT - Design Files
14.16 M

DC3160A-B-KIT - Schematic
1.03 M

DC3160A-A-KIT - Design Files
11.31 M

DC3160A-A-KIT - Schematic
1.02 M

DC3160A - Demo Manual (Rev.0)
1.63 M

软件

LTC9101-1 Demo GUI (Rev.1.1)
327.79 K

Evaluating the LTC9101-2/LTC9101-2A/LTC9101-2B and LTC9102 48-Channel IEEE 802.3at/bt PSE

立即购买更多内容

产品详情

The EVAL-LTC9101-2 is a 48-channel IEEE 802.3at/bt compliant power sourcing equipment (PSE). The EVAL-LTC9101-2 includes the DC3159A-C, DC3159A-D, or DC3159A-E daughter card, the DC3017A-B motherboard, and features the LTC9101-2/ LTC9101-2A/LTC9101-2B and LTC9102 chipset.

In the EVAL-LTC9101-2, the daughter card has a single LTC9101-2x digital controller, where X denotes either the LTC9101-2, LTC9101-2A, or the LTC9101-2B. The DC3159A-C has the LTC9101-2, the DC3159A-D daughter card has the LTC9101-2A and the DC3159A-E has the LTC9101-2B. The digital controller interfaces with four LTC9102 (12-channel) analog controllers for a total of 48 PSE channels.

The LTC9101-2x use a proprietary isolated data interface allowing the LTC9101-2x digital controller to directly connect to the host controller I²C interface and eliminating the need for costly optocouplers and an additional 3.3 V supply.

The EVAL-LTC9101-2 kit connects to up to twenty-four, 802.3af/at/bt PDs directly at each port for 4-pair power evaluation. This kit version can operate autonomously or with host control over I²C.

The EVAL-LTC9101-2A kit connects to up to forty-eight, 802.3af/at PDs with an ethernet splitter for each two ports for 2-pair power evaluation. This kit version requires host control over I²C.

The EVAL-LTC9101-2B kit connects to up to forty-eight, 802.3af/at/bt PDs with an ethernet splitter for each two ports for 2-pair power evaluation. This kit version can operate autonomously or with host control over I²C.

Indicator LEDs quickly show channel status for the 48 power channels. An optional on-board buck regulator provides 3.3 V from the V_EE supply for the digital circuity. This demonstration manual provides an EVAL-LTC9101-2 overview and quick start procedure.

Design files for this circuit board are available.
