12/24/48端口IEEE 802.3 PoE PSE控制器

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

完全符合IEEE 802.3at类型1和2 PSE标准
多达48个PSE端口
工业标准寄存器映射
+80V/–20V容限面向端口的引脚
受ECC保护的eFlash和数据RAM
每通道低路径功耗
- 100mΩ检测电阻
- 30mΩ或更低的MOSFET R_DS(ON)
芯片组提供电气隔离
- 无需光耦合器和隔离3.3V电源

非常可靠的多点PD检测
连续每端口电压和电流监控
1MHz I²C兼容串行控制接口
引脚或I²C可编程PD功率

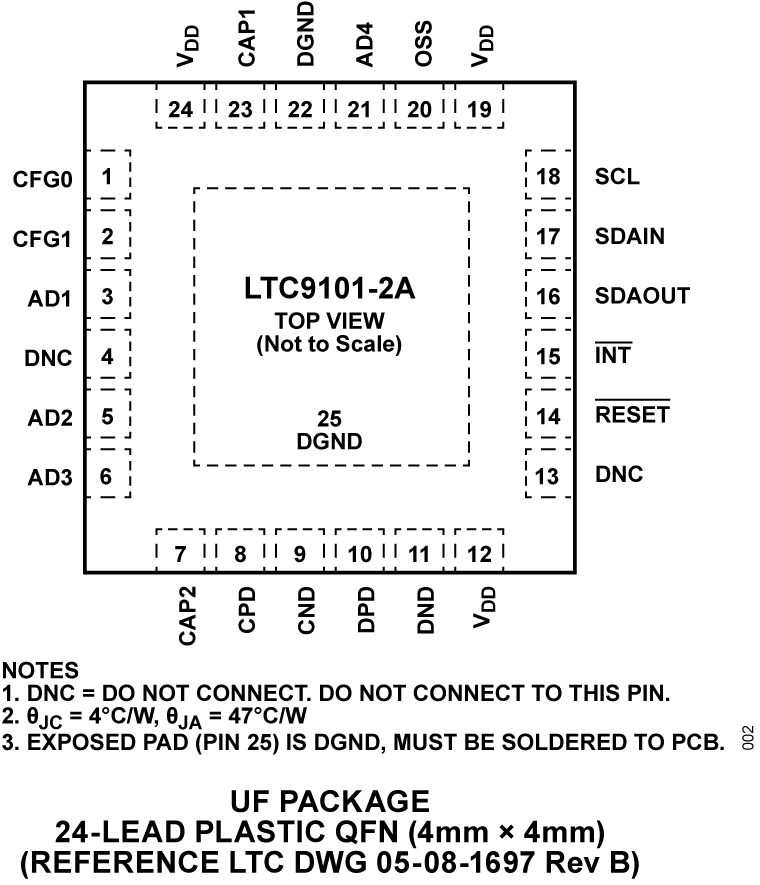

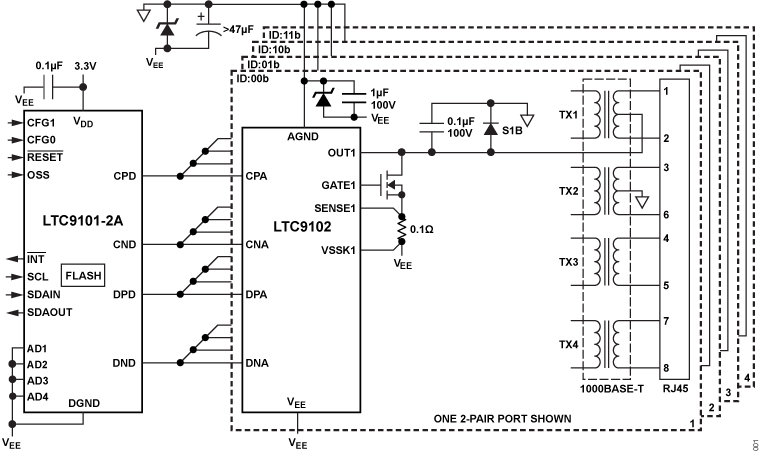

采用24引脚4mm × 4mm (LTC9101 2A)封装和64引脚7mm × 11mm (LTC9102) QFN封装
