LTC7803

推荐新设计使用

具有扩展频谱的40V低I_Q、3MHz同步降压型控制器

数据手册 (Rev. B) 产品选型表

产品模型: 32

Viewing:

产品详情

低工作I_Q：12µA（14V V_IN至3.3V V_OUT）
宽输入电压范围：4.5V至40V
输出电压可高达40V
扩频操作
R_SENSE或DCR电流检测
支持PassThru^™/100%占空比
可编程固定频率（100kHz至3MHz）

可锁相频率（100kHz至3MHz）
可选连续、跳脉冲或低纹波突发工作模式(Burst Mode^®)（轻负载下）
低关断I_Q：1.2μA

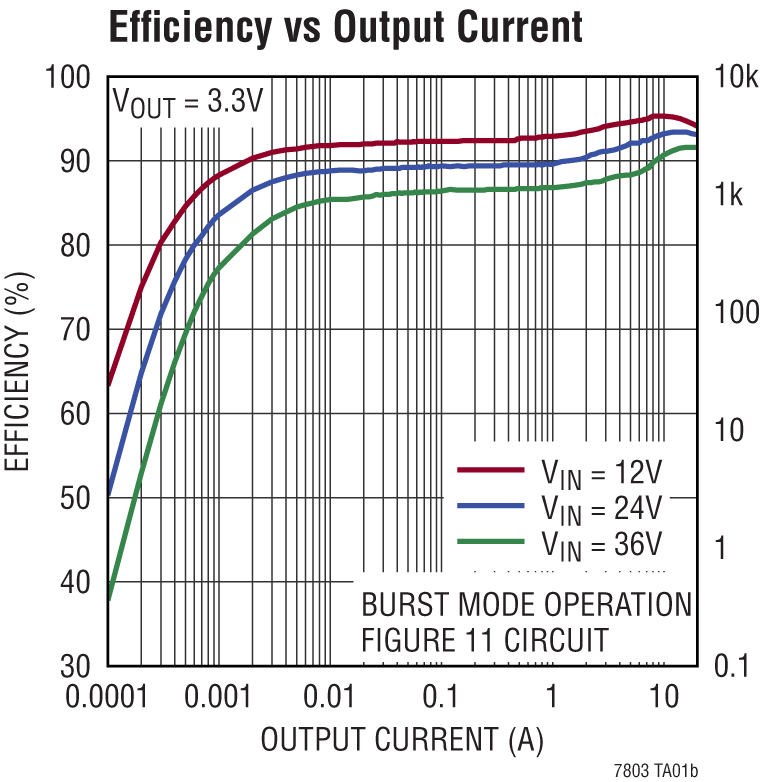

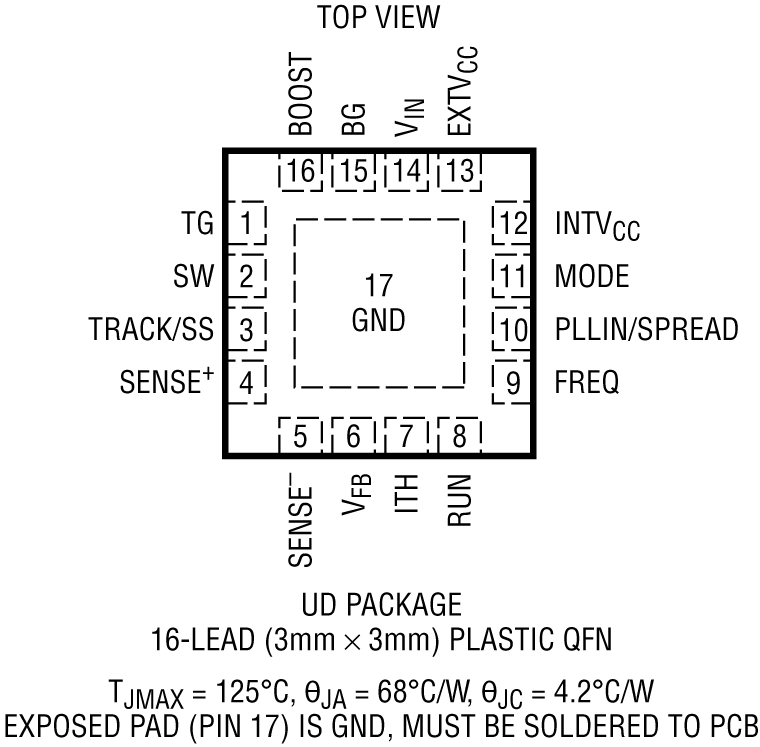

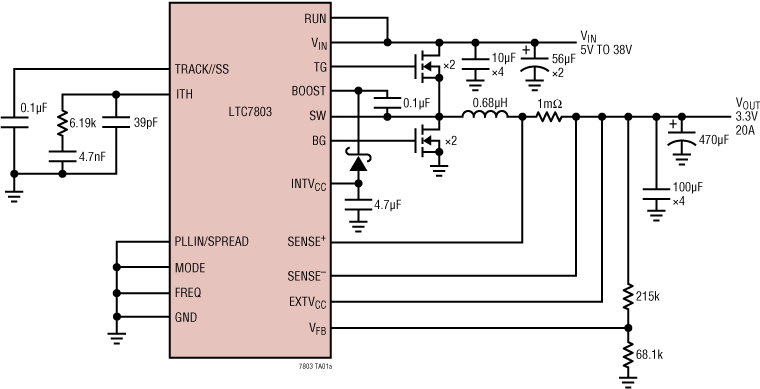

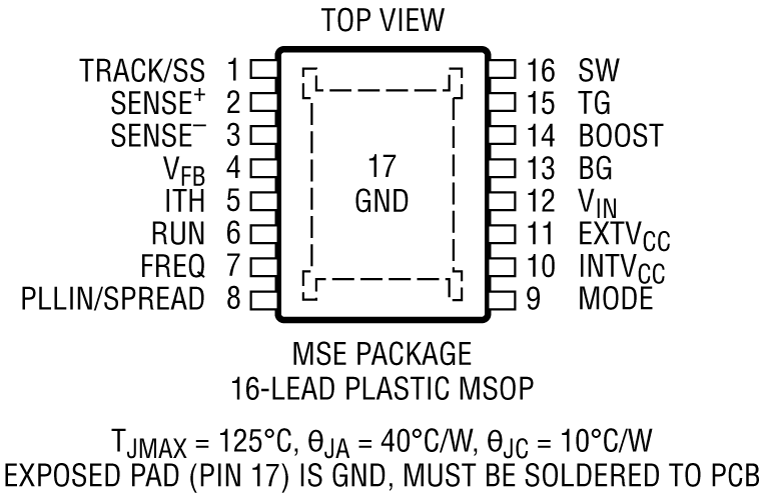

散热增强型16引脚3mm × 3mm QFN和MSOP封装
通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC7803EMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EMSE#WPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EMSE#WTRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EUD#WPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803EUD#WTRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HMSE#WPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HMSE#WTRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HUD#WPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803HUD#WTRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IMSE#WPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IMSE#WTRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IUD#WPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803IUD#WTRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JMSE#WPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JMSE#WTRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JUD#WPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7803JUD#WTRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC7803EMSE#PBF	量产
LTC7803EMSE#TRPBF	量产
LTC7803EMSE#WPBF
LTC7803EMSE#WTRPBF
LTC7803HMSE#PBF	量产
LTC7803HMSE#TRPBF	量产
LTC7803HMSE#WPBF
LTC7803HMSE#WTRPBF
LTC7803IMSE#PBF	量产
LTC7803IMSE#TRPBF	量产
LTC7803IMSE#WPBF
LTC7803IMSE#WTRPBF
LTC7803JMSE#PBF	量产
LTC7803JMSE#TRPBF	量产
LTC7803JMSE#WPBF
LTC7803JMSE#WTRPBF
8月 23, 2021 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report Delta Qualification Matrix
LTC7803EMSE#PBF	量产
LTC7803EMSE#TRPBF	量产
LTC7803EMSE#WPBF
LTC7803EMSE#WTRPBF
LTC7803HMSE#PBF	量产
LTC7803HMSE#TRPBF	量产
LTC7803HMSE#WPBF
LTC7803HMSE#WTRPBF
LTC7803IMSE#PBF	量产
LTC7803IMSE#TRPBF	量产
LTC7803IMSE#WPBF
LTC7803IMSE#WTRPBF
LTC7803JMSE#PBF	量产
LTC7803JMSE#TRPBF	量产
LTC7803JMSE#WPBF
LTC7803JMSE#WTRPBF
6月 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC7803JMSE#WPBF
LTC7803JMSE#WTRPBF

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
高压热插拔控制器 1
LTC4238	最后购买期限	高压大电流热插拔控制器
浪涌抑制器、过压和过流保护 1
LTC4381	推荐新设计使用	具有浪涌保护的低静态电流电子保险丝

工具及仿真模型

LTspice 1

LTC7803 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC7803

LTpowerCAD 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC7803EMSE演示板 | 高频、低IQ同步降压控制器

立即购买更多内容

特性和优点

宽输入电压范围：由 5V 到 38V
高达 20A 的高加载电流
极低静态电流：休眠模式下为 15μA，关断时低至 1μA
具有选择扩频或固定频率的能力
轻负载时，可选择脉冲跳跃模式、强制连续模式或低纹波 Burst Mode^® 操作
可与外部时钟同步
DC2834A 支持 R_SENSE 或电感器 DCR 电流检测（可选）。

产品详情

演示电路DC2834A是一款DC/DC同步降压型转换器，内置LTC7803 (MSE封装)扩频或恒频电流模式同步降压控制器。DC2834A提供3.3V输出电压。

500kHz恒定开关频率工作可实现小型高效电路。

该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。

DDC2834A支持两种控制器偏置方式：直接通过输入电压偏置或通过 EXTV_CC 输出轨偏置。第三种可能是将外部电压源连接至 EXTV_CC 端子。

DC2834A支持100kHz至3MHz的极宽开关频率范围。扩频操作可降低峰值辐射和传导噪声，从而轻松满足电磁干扰(EMI)标准要求。

DC2834A提供小尺寸电路，是一款经济高效的高密度解决方案，适合电信、汽车和以太网供电应用。

资料

DC2834A - Schematic
419.08 K

DC2834A - Demo Manual (Rev.0)
1.11 M

DC2834A - Design File
4.81 M
