MAX8896

最終販売

WCDMA PAおよびRFパワー用、2mm x 2mmパッケージ、デュアルPWMステップダウンコンバータ

WCDMA PAモジュールおよびRFトランシーバに給電する小型(4mm)²パッケージ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • PAステップダウンコンバータ(OUT1)
    • 0.5V～1Vの出力電圧変動のセトリング時間：7.5µs (typ)
    • ダイナミック出力電圧設定：0.5V～VBATT
    • 140mΩバイパスPFETと100%のデューティサイクルで低ドロップアウトを実現
    • スイッチング周波数：2MHz
    • 低出力電圧リップル
    • 出力ドライブ性能：700mA (min)
    • 利得精度：2%
    • わずかな外付け部品点数
  • RFステップダウンコンバータ(OUT2)
    • 固定スイッチング周波数：2MHz
    • 94%のピーク効率
    • 100%のデューティサイクル
    • 出力精度：2% (全負荷、ライン、および温度)
    • 出力ドライブ性能：200mA (min)
    • わずかな外付け部品点数
  • 低ノイズLDO
    • 保証出力：200mA
    • 高いPSRR：65dB (typ)
    • 固定出力電圧
    • 低ノイズ(16µVRMS、typ)
  • 単純なロジックオン/オフ制御
  • 低シャットダウン電流：0.1µA
  • 電源電圧範囲：2.7V～5.5V
  • サーマルシャットダウン
  • 2mm x 2mmのUCSPパッケージ(4 x 4グリッド)
MAX8896
WCDMA PAおよびRFパワー用、2mm x 2mmパッケージ、デュアルPWMステップダウンコンバータ

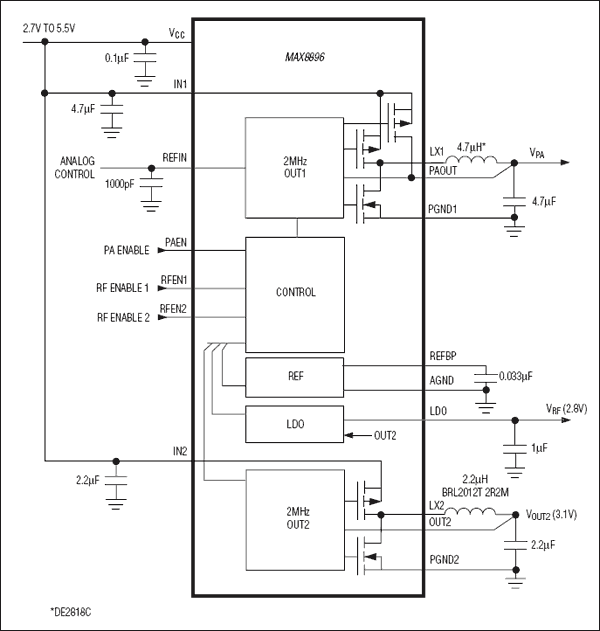

MAX8896：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 1
MAX8805
WCDMA PA電力用、2mm x 2mmのWLP、600mA/650mA PWMステップダウンコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX8896EVKIT

MAX8896の評価キット

今すぐ購入 詳細を表示

機能と利点

  • PAステップダウンコンバータ(OUT1)
    • 0.5V～1Vの出力電圧変動のセトリング時間：7.5µs (typ)
    • ダイナミック出力電圧設定：0.5V～VBATT
    • 140mΩバイパスpFETと100%のデューティサイクルで低ドロップアウトを実現
    • スイッチング周波数：2MHz
    • 低出力電圧リップル
    • 出力駆動性能：700mA (min)
    • 利得精度：2%
    • わずかな外付け部品数
  • RFステップダウンコンバータ(OUT2)
    • 固定スイッチング周波数：2MHz
    • 94%のピーク効率
    • 100%のデューティサイクル
    • 出力精度：2% (全負荷、ライン、および温度範囲)
    • 出力駆動性能：200mA (min)
    • わずかな外付け部品数
  • 低ノイズLDO
    • 保証出力：200mA
    • 高いPSRR：65dB (typ)
    • 固定出力電圧
    • 低ノイズ(16µVRMS、typ)
  • 単純なロジックオン/オフ制御
  • 低シャットダウン電流：0.1µA
  • 電源電圧範囲：2.7V～5.5V
  • サーマルシャットダウン
  • 完全実装および試験済み

製品詳細

MAX8896の評価キット(EVキット)は、低ドロップアウト(LDO)リニアレギュレータを備えたデュアルステップダウンコンバータのMAX8896を評価するための完全実装および試験済み回路です。MAX8896のEVキットは、2.7V～5.5Vの電源またはバッテリで動作します。PAステップダウン出力は、REFIN (0.2V～1.7V)電圧の2.5倍にレギュレートし、700mAの駆動性能を提供します。RFOUT (ステップダウンレギュレータと後続の LDO)は、2.8Vにレギュレートし、200mAの駆動性能を提供します。

アプリケーション

  • スマートフォン
  • WCDMA/NCDMA携帯電話
MAX8896EVKIT
MAX8896の評価キット
