MAX8672

製造中

NiMHバッテリ用、完全バックアップ管理IC

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.97
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 1セルまたは2セルNiMHバックアップバッテリを充電
  • プログラマブルな充電電流
  • DCトリクル充電モードによってセルの寿命を最長化
  • ディープリカバリ充電で、1V以下のセルを回復
  • プログラマブルな充電タイマー
  • プログラマブルな充電電圧制限およびバッテリUVLO
  • BATT、LDO、およびブースト端子は逆電流を阻止(ダイオード不要)
  • オフ時のバッテリ放電を阻止(50nA以下)
  • サーミスタを使う検出によって標準充電をディセーブル
  • バッテリ再始動充電スレッショルドによって過充電を防止
MAX8672
NiMHバッテリ用、完全バックアップ管理IC

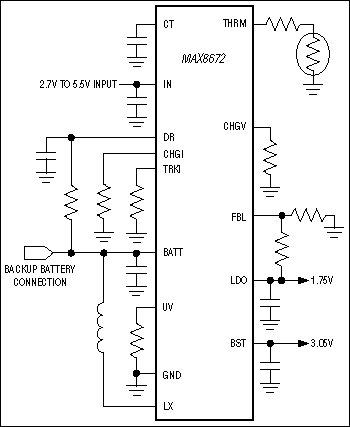

MAX8672：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 3
MAX8588
PDAおよびSmartphone用、ダイナミックコア付き、高効率、低IQ PMIC
MAX8568B
リチウムおよびNiMHバッテリ用、完全バックアップ管理IC
MAX8568A
リチウムおよびNiMHバッテリ用、完全バックアップ管理IC
マルチトポロジDC/DC 2
MAX8661
製造中 モバイルアプリケーション向けダイナミック電圧管理付き、高効率、低IQ PMIC
MAX8660
製造中 モバイルアプリケーション向けダイナミック電圧管理付き、高効率、低IQ PMIC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX8672EVKIT

MAX8672の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：2.7V～5.5V
  • 1セルまたは2セルニッケル水素バックアップバッテリを充電
  • プログラマブルな充電電圧および電流
  • プログラマブルな低電圧ロックアウト(UVLO)スレッショルド
  • プログラマブルな充電タイマ
  • 2つのバックアップ出力電圧：
    3.05V (固定)、20mAのステップアップDC-DCコンバータ
    1.75V (可変)、20mA LDO
  • 3mm x 3mmの14ピンTDFNパッケージ
  • 鉛フリーEVキット
  • 完全実装および試験済み

    • 製品詳細

    MAX8672の評価キット(EVキット)は、ニッケル水素(NiMH)バッテリ用バックアップ管理ICのMAX8672を評価する完全実装および試験済みPCBです。MAX8672のEVキットは、2セルアプリケーション用に設定したEVキットの場合、1セルまたは2セルのニッケル水素バッテリを充電します。最大バッテリ充電電圧、標準充電電流、およびトリクル充電電流は、外付け抵抗によって、それぞれ3V、3mA、および450µAに事前設定されています。プログラマブルな充電タイマーは、480分に設定されています。調整可能なバッテリ低電圧ロックアウト(UVLO)スレッショルドは1.6Vにプリセットされ、バッテリバックアップ機能をシャットダウンします。

    システム電源電圧をサポートするために、MAX8672のEVキットは2つの出力を備えています。低電圧バックアップセルは、最大20mAを供給可能な低自己消費電流同期整流ステップアップDC-DCコンバータによって3.05V固定にステップアップされます。低ドロップアウト(LDO)出力は1.75Vに設定され、最大20mAを供給することができます。LDO出力電圧は、外付け抵抗で調整可能です。

    また、MAX8672のEVキットは、バッテリ温度を監視するサーミスタ入力を備えています(負の温度係数(NTC)サーミスタは未実装)。TA = +25℃で100kΩサーミスタをシミュレートするために、このEVキットは100kΩの抵抗を搭載しています。詳細については、フルデータシートの｢Thermistor Monitor (サーミスタモニタ)｣の項を参照してください。

    MAX8672のEVキットは完全実装および試験済みで、-40℃～+85℃の動作温度範囲を備えています。

    アプリケーション

    • PDA、パームトップ、およびワイヤレスハンドヘルド機器
    • スマート携帯電話
