MAX77859

• 実績のあるPCBリファレンス設計とレイアウトの利点
• 組み立てとテストが完了済み
• 高精度計測のための検出ポイント
• EN、FPWM、POKB/INTB、V_IO、I²Cシリアル・インターフェースのSCL、SDAにアクセス可能なテスト・ポイント・ピン
• MAXUSB_INTERFACE#でWindows PCと簡単に通信
• オプションのソフトウェア制御のためのI²Cシリアル・インターフェースを駆動するGUIソフトウェア
• 外部帰還抵抗を介して起動時の出力電圧を調整可能
• I²Cシリアル・インターフェースを介して、出力電圧と出力電流の制限を動的に調整可能
• R_SEL（R9）を使用して、I²Cターゲット・アドレス、スイッチング電流制限、帰還設定を調整可能

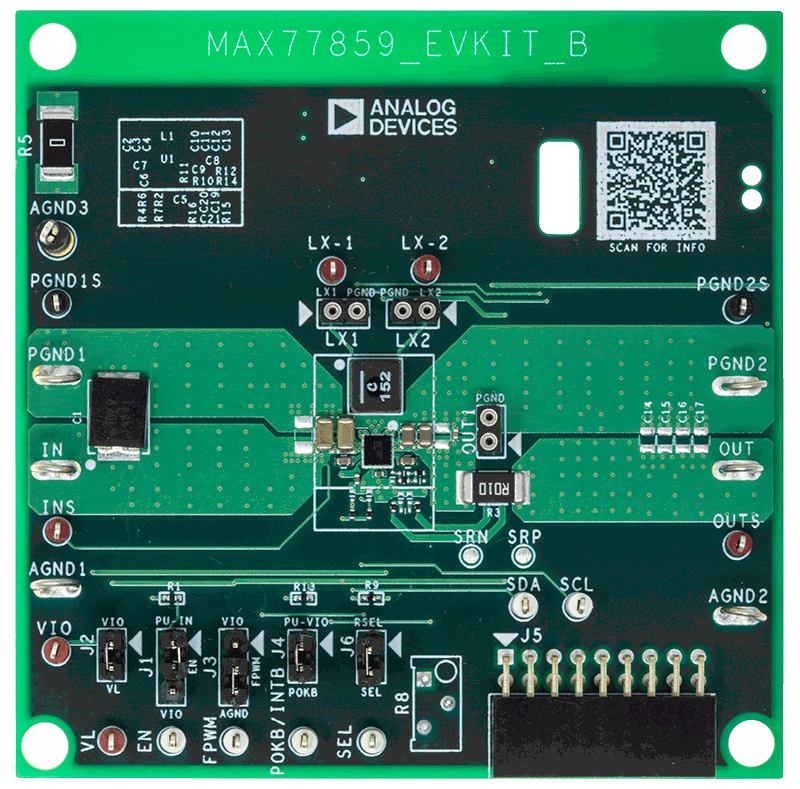

MAX77859評価用キット（EVキット）は、組み立てとテストが完了したプリント回路基板（PCB）です。ピーク・スイッチング電流7.8Aの高効率・高性能昇降圧レギュレータMAX77859の性能を実証します。USB Type-C PPS条件と、設定可能な出力電圧（20mV/ステップ）および設定可能な出力電流制限（50mA/ステップ）をサポートしています。このICは2.5V～22Vの入力電圧で動作し、（I²Cシリアル・インターフェースを介して）3.2V～16V（内部帰還）または3V～20V（外部帰還）の範囲で出力を動的に調整できます。このEVキットは、工場出荷時に内部帰還として設定され、デフォルトの起動時出力電圧は5Vとなっています。その他の起動時の電圧は、外部帰還抵抗を使用して設定できます。

I/Oピンは、I²Cシリアル・インターフェース、イネーブル機能、強制PWMモード、割込み／電源監視インジケータのサポートに使用できます。I²Cターゲット・アドレス、スイッチング電流制限、帰還設定は、R_SEL抵抗（R9）を変更することで調整できます。MAXUSB_INTERFACE#により、使いやすいグラフィカル・ユーザ・インターフェース（GUI）と詳細な設定が可能なレジスタベースのインターフェースを備えるWindows^®ベースのソフトウェアを使用して、このICのすべての機能を実行することができます。このEVキットは、あらゆるバージョンのMAX77859 WLP ICと互換性があります（デフォルトで搭載されているのはMAX77859AEWO+T）。
