MAX527
MAX527
製造中較正済み、クワッド、電圧出力、12ビットDAC
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$33.48
Viewing:
製品の詳細
- グランドを含むリファレンス入力範囲(C、Dグレード)
- 調整不要な12ビット性能
- 全未調整誤差:1 LSB (MAX526)
- バッファ付き電圧出力
- 高速出力セトリング
- 3µs (MAX526)
- 5µs (MAX527)
- ダブルバッファ方式のディジタル入力
- マイクロプロセッサおよびTTL/CMOSコンパチブル
- ±5V電源動作(MAX527)
MAX526/MAX527は、4個の12ビット、電圧出力ディジタル-アナログコンバータ(DAC)を内蔵しています。高精度出力バッファアンプを内蔵しているため、電圧出力を得ることができます。MAX527は±5V電源で動作し、一方MAX526は、+12V~+15V/-5V電源を使用します。オフセット、ゲイン、および直線性は出荷時に較正されており、全未調整誤差(TUE)はMAX526では1 LSBです。

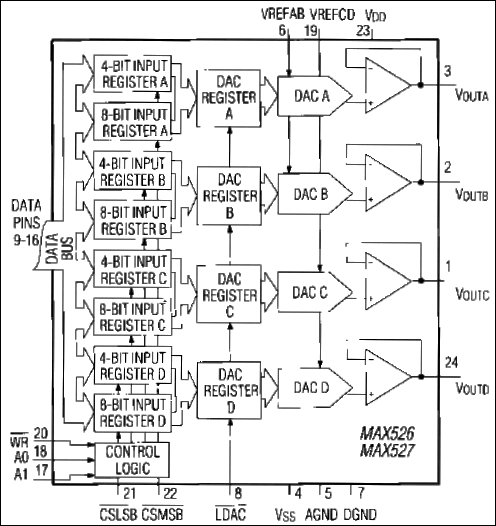

これらのデバイスは12ビット入力レジスタおよび12ビットDACレジスタから成るダブルバッファインタフェースロジックを特長としています。DACレジスタ内のデータによりDACの出力電圧が決まります。MAX526/MAX527は8ビット幅のデータバスを有しています。データは8ビットLSB書込みロードと4ビットMSB書込みロードの2つの書込み動作によって、入力レジスタにロードされます。非同期ロードDAC (アクティブローLDAC)入力によって、データは入力レジスタからDACレジスタに転送されます。すべてのロジック入力はTTLおよびCMOSコンパチブルです。
MAX526/MAX527は、24ピン、300milプラスチックDIP、セラミックSB、およびワイドSOパッケージで入手可能です。
アプリケーション
- 任意関数発生器
- 自動試験装置
- デジタルオフセットおよび利得調整
- 産業用プロセス制御
- 最小部品点数のアナログシステム
ドキュメント
データシート 3
信頼性データ 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX527CCNG+ | 24-PDIP-300_MIL | ||
MAX527DCNG+ | 24-PDIP-300_MIL |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
5 21, 2018 - 1752 ASSEMBLY |
||
MAX527CCNG+ | 製造中 |
これは最新改訂バージョンのデータシートです。
