MAX42408

新規設計に推奨

20μA静止電流、2相動作可能な36V、8A/10A完全集積型降圧コンバータ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$1.85
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 小型ソリューションの高出力DC/DCコンバータ
    • 動作可能なVIN範囲：4.5V～36V
    • FETを内蔵した同期整流式DC/DCコンバータ
    • 最大出力電流：8A/10A
    • 固定周波数のオプション：400kHzと1.5MHz
    • 固定されたソフトスタート時間
      • 2.5ms（400kHzの場合）
      • 3.5ms（1.5MHzの場合）
    • 最小オン時間：34ns
    • プログラマブルな出力電圧
      • 0.8V～10V（400kHzの場合）
      • 0.8V～6V（1.5MHzの場合）
    • SUPピンとPGNDピンを対称かつ平衡に配置し、優れたEMI性能を実現
    • 熱強化型の3.5mm × 3.75mm、17ピンFC2QFNパッケージ
  • 負荷レンジ全域で高効率を実現
    • スキップ・モードでの静止電流：20μA
    • 12VIN/3.3VOUT/400kHzでの最大効率：95.6%
    • 12VIN/3.3VOUT/1.5MHzでの最大効率：93.9%
  • 2相動作により最大20A負荷に対応
    • 周波数同期の入力／出力
    • コントローラとターゲット間で180º位相差動作
    • 動的電流分担
  • 強制PWM動作とスキップ・モード動作
  • 99%デューティサイクル動作で低ドロップアウト電圧を実現
  • パワー・グッド・インジケータ
  • 過熱および短絡の保護
  • 温度範囲：-40°C～+125°C
  • スケーラブルな電力ソリューション
  • MAX42405/MAX42406とフットプリント互換
MAX42408
20μA静止電流、2相動作可能な36V、8A/10A完全集積型降圧コンバータ

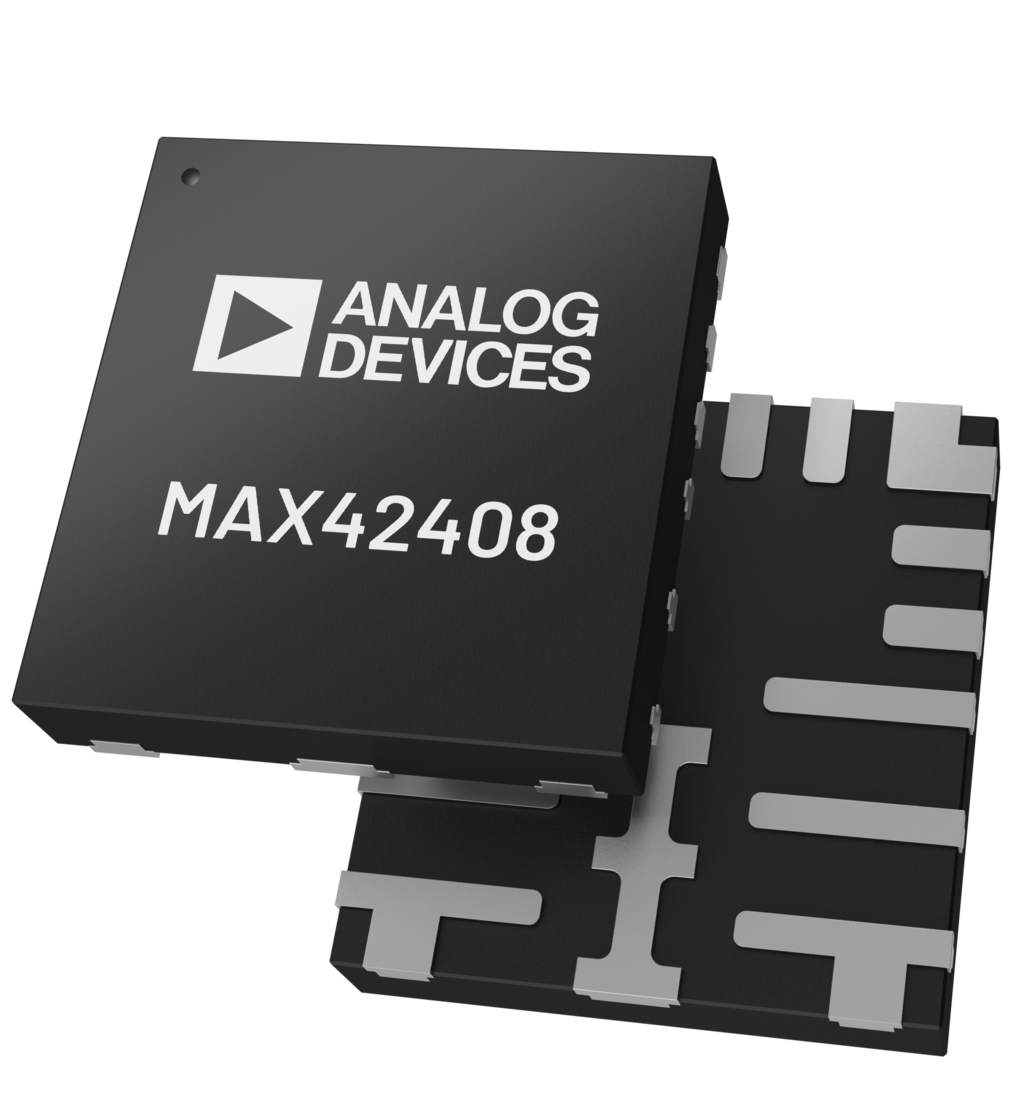

MAX42408 Chip Image MAX42408-MAX42410 Simplified Block Diagram MAX42408-MAX42410 Dual Phase Operation (1-5MHz) MAX42408-MAX42410 Single Phase Operation (1-5MHz) MAX42408-MAX42410 Single Phase Operation (400kHz) MAX42408-MAX42410 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX42410EVKIT

MAX42408/MAX24210の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電源範囲：4.5V～36V
  • 0.8V～6Vの範囲で調整可能な出力電圧（1.5MHz）
  • 最大8A/10Aを供給
  • 周波数同期入力
  • イネーブル入力
  • 電圧監視PGOOD出力を利用可能
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品詳細

MAX42410評価用キット（EVキット）は、静止電流10μAの同期整流式降圧コンバータMAX42410を評価するための実証済みの設計を提供します。このEVキットには、MAX42410AFOB+（1.5MHz）が搭載されているほか、評価用の各種テスト・ポイントやジャンパが付属します。EVキットの出力電圧は可変で、3.3Vに設定されています。最小限のコンポーネントの変更で、0.8V～6V（1.5MHz）または最大10V（400kHz）に簡単に設定できます。このEVキットは、入力電圧4.5V～36Vで最大10Aを供給するように設計されています。PGOOD信号を観察することで出力電圧品質を監視することができます。
MAX42410EVKIT
MAX42408/MAX24210の評価用キット

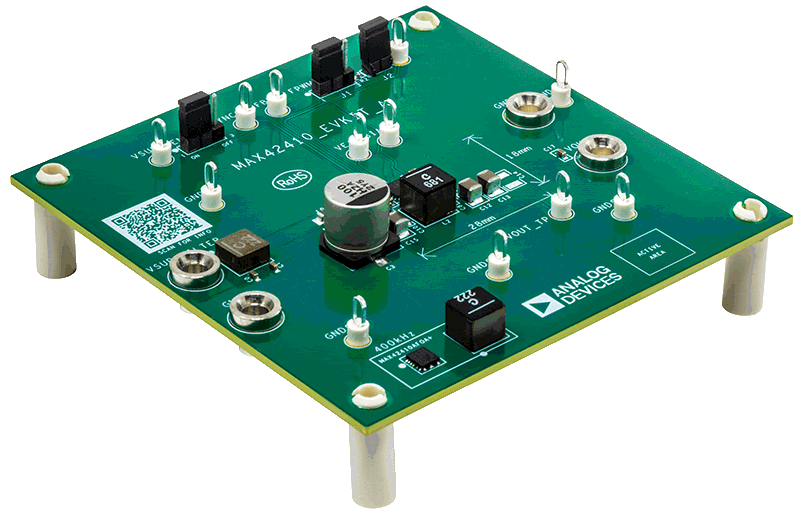

MAX42410EVKIT Board Photo Angle View MAX42410EVKIT Board Photo Top View MAX42410EVKIT Board Photo Bottom View
