MAX2678

製造中

GPS/GNSSフロントエンドアンプ

利得ステップ制御を備えた、2段構成ローノイズアンプソリューション

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.36
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • 評価用キット
  • 最新のディスカッション
    •

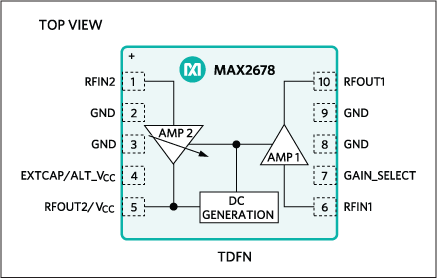

    製品の詳細

    • 第1アンプのノイズ指数：0.9dB
    • 高利得*：35dB
    • 利得ステップ：3.4dB
    • VCCおよびRFOUT2共用端子
    • 50Ω出力整合回路内蔵
    • AMP 2は50Ω入力整合回路内蔵
    • 電源電圧範囲：3.0V～5.25V
    • 小型(3mm × 3mm)低コストパッケージ
    • AEC-Q100認定
    • ESD保護：±2kVヒューマンボディモデル
    • 周囲温度範囲：-40℃～+105℃

    *第1アンプ入力はインピーダンス整合(S11 = -10dB)。
    第2アンプは高利得に設定。各アンプは段間フィルタなしでカスケード接続。
    MAX2678
    GPS/GNSSフロントエンドアンプ
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    アプリケーション・ノート 1

    評価用設計ファイル 1

    さらに詳しく
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    評価用キット

    MAX2678EVKIT

    MAX2678の評価キット

    今すぐ購入 詳細を表示

    機能と利点

    • MAX2678 ICの柔軟な評価
      • AMP 1またはAMP 2の単体構成
      • 段間SAWフィルタを使用するカスケード構成*
    • 最適な整合および結合によって調整が不要
    • 全ポートが50Ωに整合されSMAコネクタを介してアクセス可能なため、インタフェースが簡素
    • 実証済みPCBレイアウト
    • 完全実装および試験済み

    *SAWフィルタは含まれていません。

    製品詳細

    MAX2678の評価キット(EVキット)は、要求の厳しい車載アプリケーションで使用するために設計され35dBの利得を提供する、2段構成高性能GPS LNAのMAX2678の分かりやすい評価を可能にする使いやすいプラットフォームです。このEVキットは、標準的なリモートアンテナモジュールで一般的に見られる(12Vレギュレータ以外の)すべての機能を含んでいます。最適な整合および結合回路がEVキット上に含まれており、｢プラグアンドプレイ｣動作を可能にします。多くのアプリケーションでは、帯域外妨害に対する耐性を最大化するために段間SAWフィルタが使用されます。この構成の評価を可能にするために、1組のコモンSAWフィルタの実装場所が利用可能です。いずれかの利得段の単体でのテストまたは2つの利得段とオプションのSAWフィルタをカスケード接続したテストを可能にするための抵抗オプションが提供されます。MAX2678のEVキットとRF試験装置のインタフェースは、業界標準のSMAコネクタを使って合理化されます。

    アプリケーション

    • アクティブアンテナ
    • 車載用および航海用、高集積GPSレシーバ
    MAX2678EVKIT
    MAX2678の評価キット
