MAX25540

製造中

車載4出力ディスプレイ電源ソリューション

車載PMIC、車載ディスプレイアプリケーションのGMSL2デシリアライザ用

データシート (Rev. 0) 製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.53

Viewing:

製品の詳細

高集積
- 車載バッテリからの完全なディスプレイ電源ソリューション
- 1つの高電圧2.1A降圧コンバータ(3.3V)
- 1つの高電圧100mA低I_Qリニア電圧レギュレータ(3.3V)
- 1つの低電圧1.6A降圧コンバータ(1V)
- 1つの175mA低電圧リニア電圧レギュレータ(1.8V)
- パワー・グッド出力
堅牢で低EMI
- 設定可能なスイッチング周波数
- 内部スペクトラム拡散発振器
- スルーレート制御を備えたスイッチング
- サーマル・シャットダウン保護
GMSL製品の電力要件に対応
小型TQFN20パッケージ(4mm × 4mm)
AEC-Q100グレード2

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.53

ドキュメント

データシート 1

MAX25540: Automotive 4-Output Display Power Solution Data Sheet (Rev.0) 12/15/2021

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX25540GTP/V+	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25540GTP/V+T	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

評価用キット

MAX25540の評価用キット

今すぐ購入詳細を表示

機能と利点

高集積
- 車載バッテリからの完全なディスプレイ電源ソリューション
- 1つの高電圧2.1A降圧コンバータ（3.3V）
- 1つの高電圧100mA低I_Qリニア・レギュレータ（3.3V）
- 1つの低電圧1.6A降圧コンバータ（1V）
- 1つの低電圧175mAリニア・レギュレータ（1.8V）
- パワー・グッド出力
堅牢で低電磁干渉（EMI）
- 設定可能なスイッチング周波数
- 内部スペクトラム拡散発振器
- スルーレート制御されたスイッチング
- サーマル・シャットダウン保護
実証済みPCBレイアウト
完全実装および試験済み
車載用CISPR25クラス5準拠
動作温度範囲：-40℃～+105℃

製品詳細

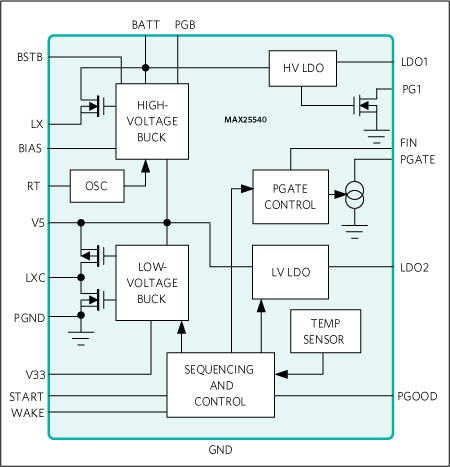

MAX25540の評価用キット（EVキット）は、車載4出力ディスプレイ電源ソリューションのMAX25540の評価に使用する完全実装および試験済みの表面実装PCBです。MAX25540は、最新の車載薄膜トランジスタ（TFT）ディスプレイで使用する主レールに対応するように設計された4チャンネル・パワー・マネージメント集積回路（PMIC）です。MAX25540は、バッテリ電圧を3.3V中間レールに変換する高電圧降圧コンバータを内蔵しています。さらに、高電圧、常時オン、低自己消費電流リニア・レギュレータが3.3Vで給電します。低電圧セクションは、中間レールで動作する全機能内蔵のDC/DCコンバータとロー・ドロップアウト（LDO）で構成されます。低電圧DC/DCコンバータは1Vを供給し、LDOは1.8Vを生成します。単一のSTART制御ピンによって起動シーケンスが開始されるため、デバイスの制御が容易です。MAX25540の外部PMOSFET制御ブロックにより、バッテリ電圧をバックライト昇圧コンバータなどの下流のデバイスに切り替えることが可能です。また、MAX25540はスペクトラム拡散を備えた選択可能なスイッチング周波数も内蔵しています。

アプリケーション

中央情報ディスプレイ
インフォテインメント・ディスプレイ
計器クラスタ
