MAX25208

製造中

汎用車載60V/70V 2.2MHzバックコントローラ、7µAのIQおよびオプションのバイパスモード内蔵

業界最低60V/70V IQの車載同期整流ステップダウンコントローラ、わずか7µAの自己消費電流

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.93
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 厳しい車載OEMモジュールの消費電力および性能仕様に適合
    • 自己消費電流：7µA (スキップモード時)
    • 出力：固定(5.0V/3.3V)または 調整可能(0.7V～20V)
    • 出力電圧精度：±1.5% (5V固定設定)
  • クランク対応設計を実現
    • 広い入力電源範囲：3.5V～60V/70V
  • EMI低減機能によって広い入力電圧範囲を犠牲にすることなく敏感な無線帯域への干渉を抑制
    • 50ns (typ)の最小オン時間によってカーバッテリからの3.3V出力でスキップなし動作が可能(2.2MHz時)
    • スペクトラム拡散オプション
    • 周波数同期入力
    • 抵抗で設定可能な周波数：220kHz～2.2MHz
  • 高集積および放熱特性を高めたパッケージによって基板スペースとコストを削減
    • 2.2MHzステップダウンコントローラ
    • 同期用の180°逆位相SYNCOUT出力
    • 強制連続およびスキップモードを備えた電流モードコントローラ
    • 放熱効果を高めた20ピン側面濡れ性(SW) TQFN-EPパッケージ(4mm × 4mm)
  • 保護機能によってシステムの信頼性を向上
    • 電源低電圧ロックアウト
    • 出力過電圧および低電圧監視
    • 過熱および短絡保護
    • グレード1自動車用温度範囲：-40℃～+125℃
MAX25208
汎用車載60V/70V 2.2MHzバックコントローラ、7µAのIQおよびオプションのバイパスモード内蔵

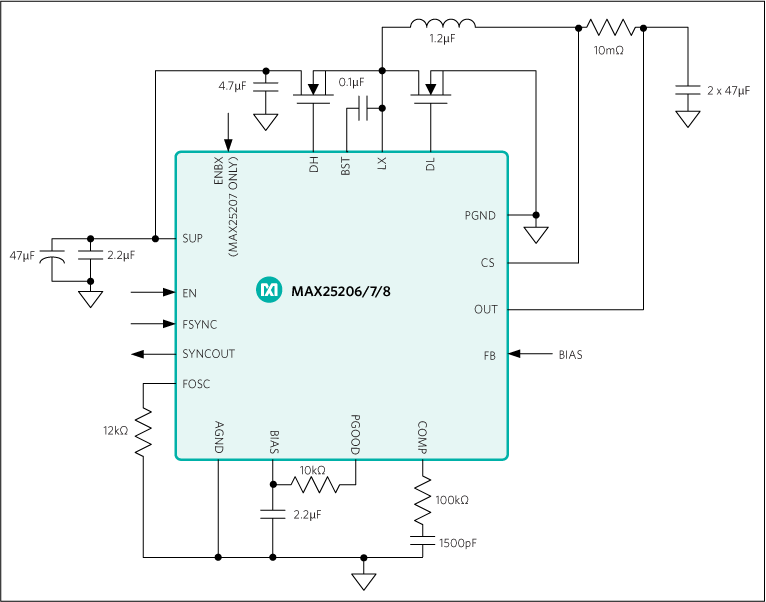

MAX25206、MAX25207、MAX25208：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

MAX25207EVKIT

MAX25207の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電源範囲：+3.5V～+60V
  • 出力電圧：14V (バックモード時) (バイパスモード時は入力に追従)
  • 出力電流：7A (20Aに設定可能)
  • スイッチング周波数：440kHz
  • 強制PWM動作モード
  • スペクトラム拡散制御
  • イネーブル入力
  • 電圧監視PGOOD出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX25207の評価キット(EVキット)は、バイパスモード内蔵車載2.2MHz同期整流ステップダウンコントローラのMAX25207を評価するための実証済みデザインを提供します。デフォルトのEVキットは最大60Vの入力電圧で7Aを供給しますが、最大20Aを供給するように設定可能です。PGOOD信号を観察することによって出力電圧品質の監視が可能です。

アプリケーション

  • 24Vトラックシステム、インフォテインメントシステム、48Vシステム

MAX25206EVKIT

MAX25206/MAX25208の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電源範囲：+3.5V～+60V (MAX25206)および+3.5V～+70V (MAX25208)
  • 出力電圧：5Vまたは3.3V固定、または0.7V～20V可変
  • 出力電流：最大20A
  • 周波数同期入力
  • 周波数同期出力
  • スペクトラム拡散制御
  • イネーブル入力
  • 電圧監視PGOOD出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX25206の評価キット(EVキット)は、7µAのIQを備えた車載2.2MHz同期整流ステップダウンコントローラのMAX25206/8を評価するための実証済みデザインを提供します。このEVキットのPCBにはMAX25206 ICが実装され、評価用の各種テストポイントおよびジャンパを備えています。EVキットの出力電圧は固定で、最小限の部品交換によって容易に設定可能です。デフォルトのEVキットは+3.5V～+60V (MAX25206)および+3.5V～+70V (MAX25208)の入力電圧で最大7Aを供給するように設計されていますが、最大20Aを供給するように設定可能です。PGOOD信号を観察することによって出力電圧品質の監視が可能です。

アプリケーション

  • 24Vトラックシステム、インフォテインメントシステム、48Vシステム
MAX25207EVKIT
MAX25207の評価キット
MAX25206EVKIT
MAX25206/MAX25208の評価キット
