MAX20812

新規設計に推奨

デュアル出力、6A、3MHz、2.7V~16V、降圧スイッチング・レギュレータ

最小かつ最高速の2つのレギュレータを1つのパッケージに実装して設計を小型化

製品モデル
4
1Ku当たりの価格
最低価格:$2.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 低部品数で高電力密度を実現
    • デュアル出力または2相動作
    • 単一電源動作(バイアス生成用LDO内蔵)
    • オプションの2.5V~5.5V外部バイアスによってさらなる高効率化が可能
    • 小型21ピンFC2QFNパッケージ(3.5mm × 4.6mm)
    • 内部補償
  • 広い動作範囲
    • 入力電圧範囲:2.7V~16V
    • 出力電圧範囲:0.5V~5.8V
    • 設定可能なスイッチング周波数:500kHz~3MHz
    • ジャンクション温度範囲:-40℃~+125℃
    • 3つのピンストラップ設定ピンによって異なる構成を選択
    • 各出力の個別のイネーブルおよびパワーグッド
  • 最適化された性能および効率
    • ピーク効率:92.5%(VDDH = 12V、VOUT = 1.8V、およびfSW = 1MHz)
    • インターリーブ180°逆位相動作
    • 選択可能なAMSによって負荷過渡を向上
    • 選択可能なDCMによって軽負荷効率を向上
    • 2相動作用のアクティブ電流バランシング(MAX20812のみ)
MAX20812
デュアル出力、6A、3MHz、2.7V~16V、降圧スイッチング・レギュレータ

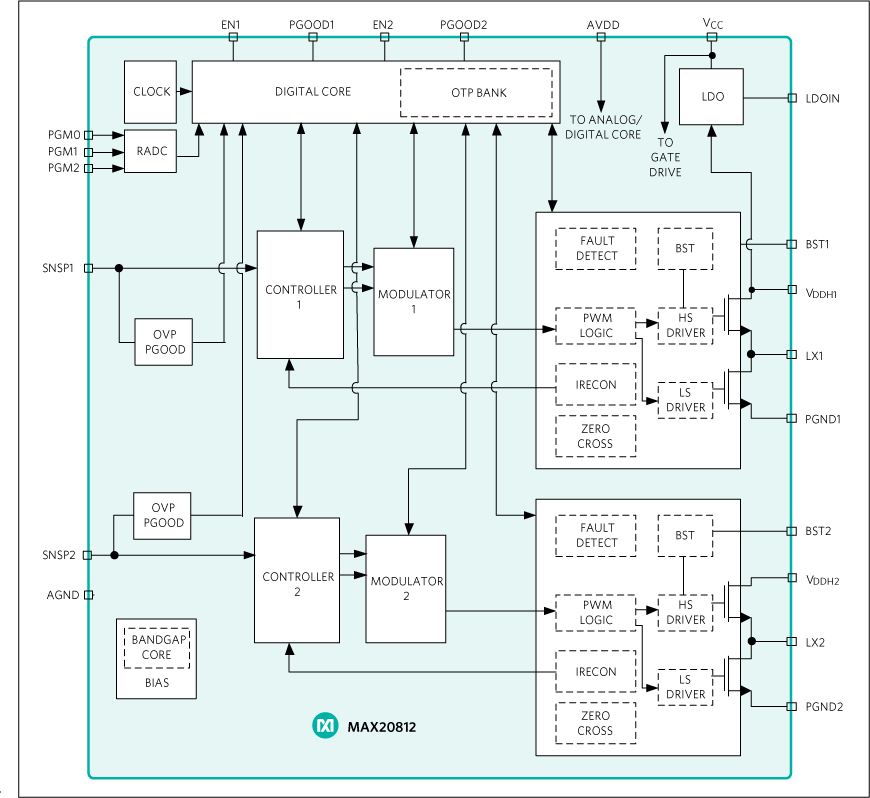

MAX20812:ブロックダイアグラム
