MAX20361

新規設計に推奨

小型、シングル/マルチセルソーラーハーベスタ、MPPTおよびハーベストカウンタ内蔵

世界最小のソーラーハーベスタ、ソーラーパワー機器の動作時間を延長しサイズを小型化

データシート (Rev. 5) 製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$2.64
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • シングル/マルチセルソーラーエナジーハーベスタ
    • 入力電圧範囲：225mV～2.5V (typ)
    • 15µW～300mW以上の利用可能な入力電源からの効率的なハーベスティング
      • 効率：86% (VSYS = 3.8V、ISRC = 30mA)
    • 小型ソリューションサイズ
      • 小型2016 4.7µHインダクタを利用
  • フラクショナルVOC方式を使用する最大電力点追従(MPPT)手法
    • I2Cインタフェースを介して設定可能なフラクショナルVOCレギュレーションポイント
  • バッテリ/スーパーキャパシタチャージャ
    • I2Cインタフェースを介して設定可能なバッテリ完了電圧
    • I2Cインタフェースを介して設定可能なパワーグッドウェイクアップ信号出力スレッショルド
MAX20361
小型、シングル/マルチセルソーラーハーベスタ、MPPTおよびハーベストカウンタ内蔵

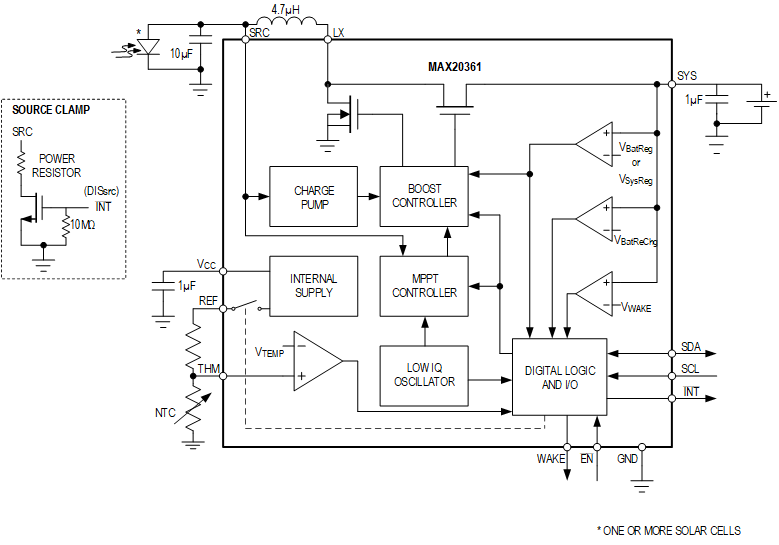

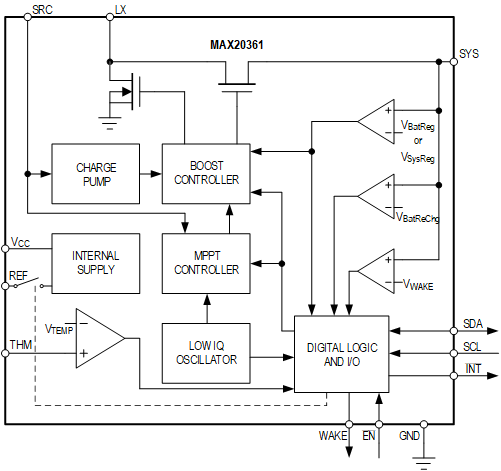

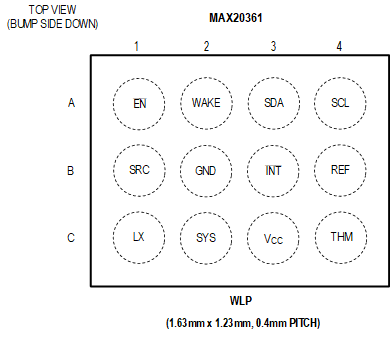

MAX20361 Simplified Block Diagram MAX20361 Typical Application Circuit MAX20361 Bump Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PMIC（DC/DC、PowerPath、バッテリ・チャージャ） 4
MAX20335
製造中 PMIC、超低IQ電圧レギュレータおよびバッテリチャージャ内蔵、小型リチウムイオンシステム用
MAX20345
新規設計に推奨 PMIC、超低IQ電圧レギュレータ、光検出用バックブースト、小型リチウムイオンシステム用チャージャ内蔵
MAX20353
製造中 超低IQレギュレータ、チャージャ、残量ゲージ、およびハプティックドライバ内蔵PMIC、小型リチウムイオンシステム用
MAX20360
新規設計に推奨 PMIC、超低IQレギュレータ、チャージャ、残量ゲージ、およびハプティックドライバ内蔵、小型リチウムイオンシステム用
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EV-CATTLETAG-ARDZ

Smart Livestock Tracking and Health Monitoring Sensor

今すぐ購入 詳細を表示

機能と利点

  • Monitors the health and vitality of livestock in real-time, enabling farmers to quickly treat animals and prevent the spread of illness or disease.
  • Tracks grazing animals to prevent loss and to identify grazing patterns.
  • Gathers and analyzes historical data to identify trends in cattle health or to track the spread of illness.
  • Monitors readiness to mate or give birth, preventing the loss of new calves and optimizing breeding practices.

製品詳細

The EV-CATTLETAG-ARDZ is an Arduino board with a fully integrated solution for harvesting energy from single-/multi-cell solar sources. The device includes battery chargers for small lithium-ion systems, and a digital temperature sensor for applications such as Wearables and IoT. The board has an on-board MAX20335 BMS device, a MAX30210 temperature sensor, and a buzzer with a vibration motor option.

APPLICATIONS

  • Asset location
  • Asset recovery
  • Asset traceability
  • Inventory management

eval board
schematic 5
MAX20361EVKIT

MAX20361の評価キット

今すぐ購入 詳細を表示

機能と利点

  • USB給電動作
  • 実証済みハイスピードUSB PCBレイアウト
  • Pmod I2Cインタフェース
  • 柔軟な構成
  • ボード上にソーラーセルおよび電流監視を実装
  • Windows® 8/Windows 10対応GUIソフトウェア
  • 完全実装および試験済み

製品詳細

MAX20361の評価キット(EVキット)は、最大電力点追従(MPPT)およびハーベストカウンタ内蔵シングル/マルチセルソーラーハーベスタのMAX20361を評価する完全実装および試験済みPCBです。このEVキットはPmod™コネクタを備えているため、USB2PMB2アダプタボードでI2Cインタフェースを提供することが可能です。

このEVキットは、ボード上に調整可能な電流ソースおよび単結晶ソーラーセルを備え、ICへの入力電流を生成します。また、MAX20361の内蔵チャージャを評価するためのスーパーキャパシタおよび抵抗負荷も備えています。このEVキットは負荷電流監視回路を備え、MAX20361の出力電流を便利に検出することができます。

EVキットのソフトウェアはUSB2PMB2アダプタボードをUSB上で制御し、I2Cコマンドを生成します。このEVキットには出荷時にジャンパが実装され、電源電圧は標準動作値に設定されています。

アプリケーション

  • 資産トラッキング装置
  • 産業用IoTセンサー
  • 医療用機器
  • ウェアラブルフィットネス
  • ワイヤレスセンサネットワーク
EV-CATTLETAG-ARDZ
Smart Livestock Tracking and Health Monitoring Sensor
EV-CATTLETAG-ARDZ Angle View EV-CATTLETAG-ARDZ Top View EV-CATTLETAG-ARDZ Block Diagram
MAX20361EVKIT
MAX20361の評価キット

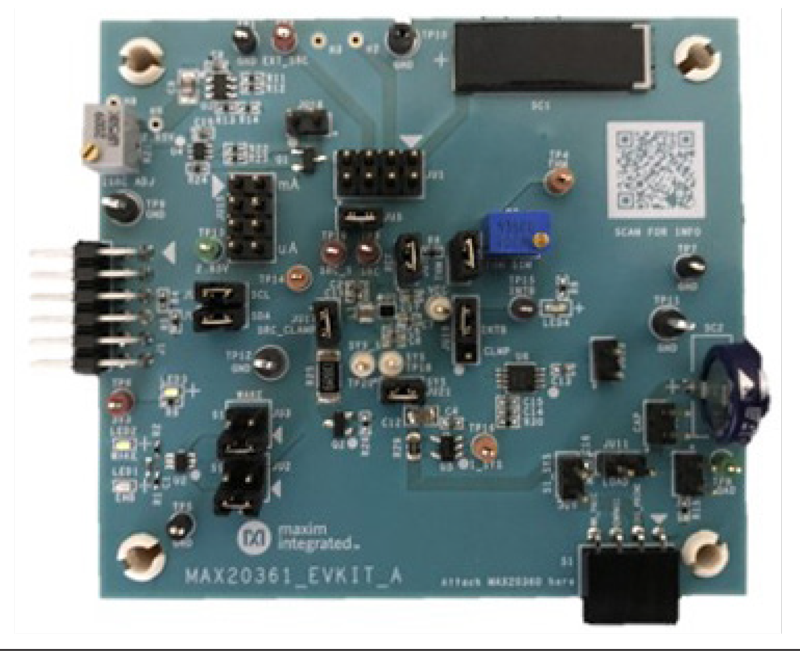

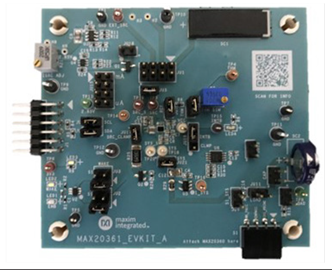

MAX20361EVKIT：ボード写真
