MAX20059

新規設計に推奨

72V、1A、車載同期整流ステップダウンDC-DCコンバータ

72V同期整流バックコンバータ、FET内蔵、高効率と低温度上昇を実現

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.45
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • FETを内蔵した同期整流DC-DCコンバータ
    • 72V入力によって48Vシステムに対応
    • 内部補償
  • 柔軟性
    • 可変出力：0.8V～90%VIN
    • 外部クロック同期を備えた可変周波数：200kHz～2200kHz
    • 設定可能なピーク電流制限：1.14Aまたは1.6A
  • アクティブローRESET出力およびEN入力(26V max)によって電源シーケンスを簡素化
  • 車載アプリケーションに最適な保護機能と動作範囲
    • 設定可能なEN/UVLOスレッショルド
    • 可変ソフトスタートとプリバイアス起動
    • サーマルシャットダウン
    • 自動車用温度範囲：-40℃～+125℃
    • AEC-Q100認定
MAX20059
72V、1A、車載同期整流ステップダウンDC-DCコンバータ

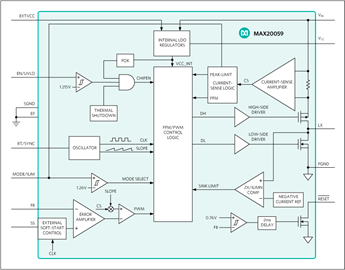

MAX20059：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

MAX20059EVKIT

MAX20059の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作電圧範囲：6.5V～72V (公称48V入力時)
  • 厳しいOEMのモジュール消費電力および性能仕様に適合
  • 出力電圧：5V (スイッチング周波数：400kHz)
  • 出力電流：最大1A (調整可能なピーク電流制限内蔵)
  • ジャンパによって迅速にピーク電流制限の調整およびモード選択が可能
  • 補助ブートストラップLDOによって効率を向上
  • 外付けコンデンサで調整可能なソフトスタート時間
  • 最適化されたアプリケーションレイアウトと部品によって迅速な設計の実装が可能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX20059のEVキットは、TDFNパッケージに封止された高効率、高電圧、同期整流ステップダウンDC-DCコンバータICのMAX20059を評価するための実証済みデザインです。このEVキットは、48Vの入力電源から最大1Aの負荷電流で5V出力を生成するように最適化されていますが、他のシステム要件に合わせて再設定することも可能です。このEVキットは400kHzのスイッチング周波数を備えています。このEVキットを使用して、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、調整可能なスイッチング周波数、調整可能な電流制限、オープンドレインのアクティブローRESET信号、および外部周波数同期などのICの機能を監視することができます。

アプリケーション

  • 48Vシステム
  • マイルドハイブリッドアプリケーション
MAX20059EVKIT
MAX20059の評価キット
