MAX17548

製造中

42V、デュアル出力、同期整流ステップダウンコントローラ

産業アプリケーション用の柔軟な設計を実現する、広入力電圧、デュアル出力コントローラ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.45
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い動作範囲
    • 広入力電圧範囲：4.5V～42V
    • 広出力電圧範囲：0.8V～24V
    • 電流検出：RSENSEまたはインダクタDCR
    • 選択可能な同位相または180°逆位相動作
    • 可変スイッチング周波数：100kHz～2.2MHz
    • 独立したイネーブルおよびPGOOD
    • 鉛(Pb)フリー、32ピンTQFN-EPパッケージ(5mm x 5mm)で提供
  • 電力効率を向上
    • ローインピーダンスのゲートドライブによって高効率を実現
    • 軽負荷時にDCM動作
    • 補助ブートストラップLDO
  • 過酷な産業環境で信頼性の高い動作
    • 独立した調整可能なソフトスタートまたはトラッキング
    • 電流フォールドバックによって短絡状態時のMOSFETの発熱を抑制
    • 動作温度範囲：-40℃～+125℃
    • 出力過電圧および過熱保護
MAX17548
42V、デュアル出力、同期整流ステップダウンコントローラ

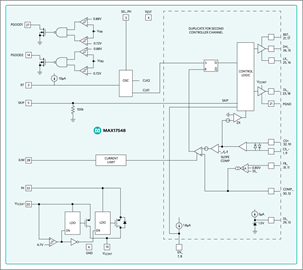

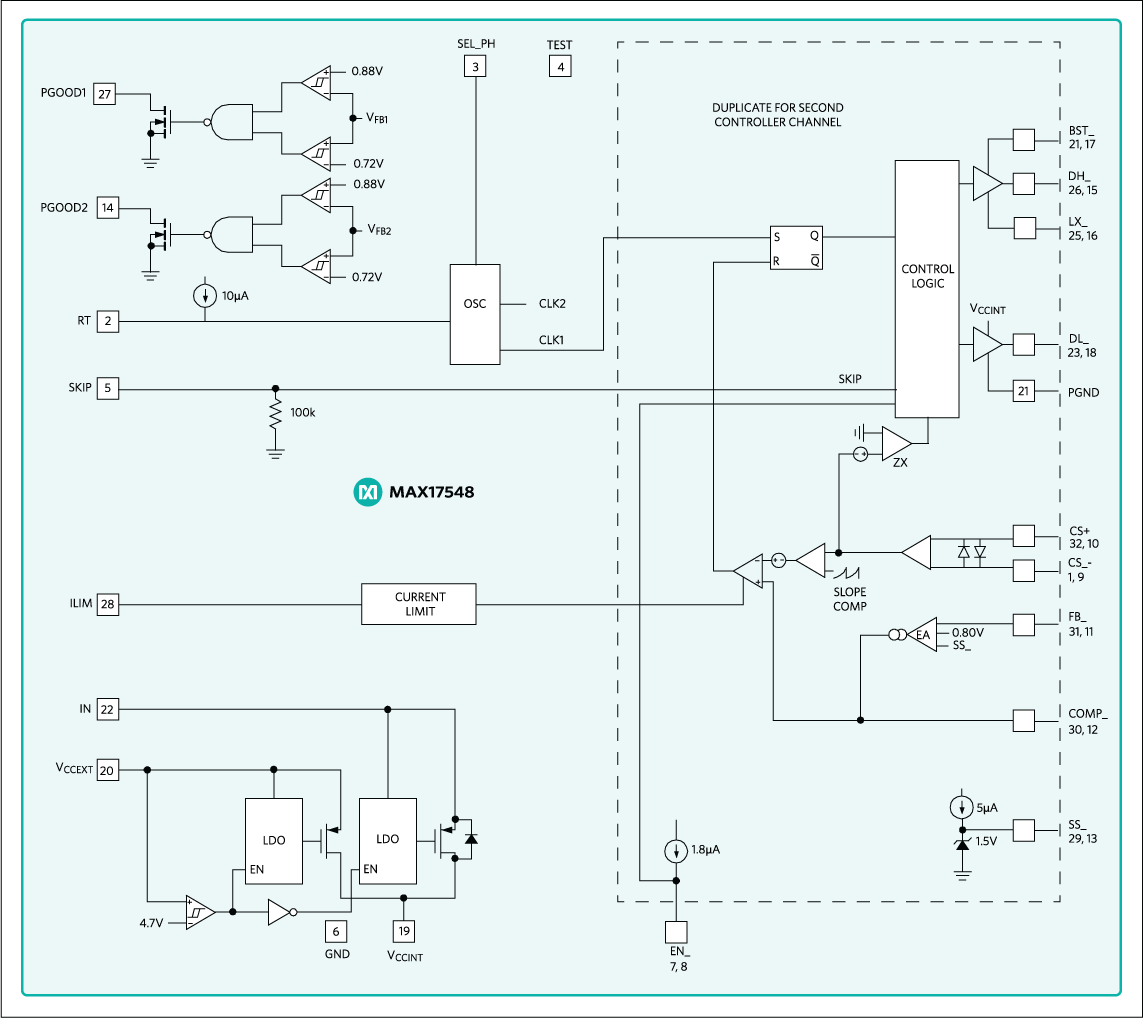

MAX17548：ブロックダイアグラム
