MAX15462

製造中

42V、300mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ

業界最小、高電圧同期整流バックレギュレータ

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$1.24
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

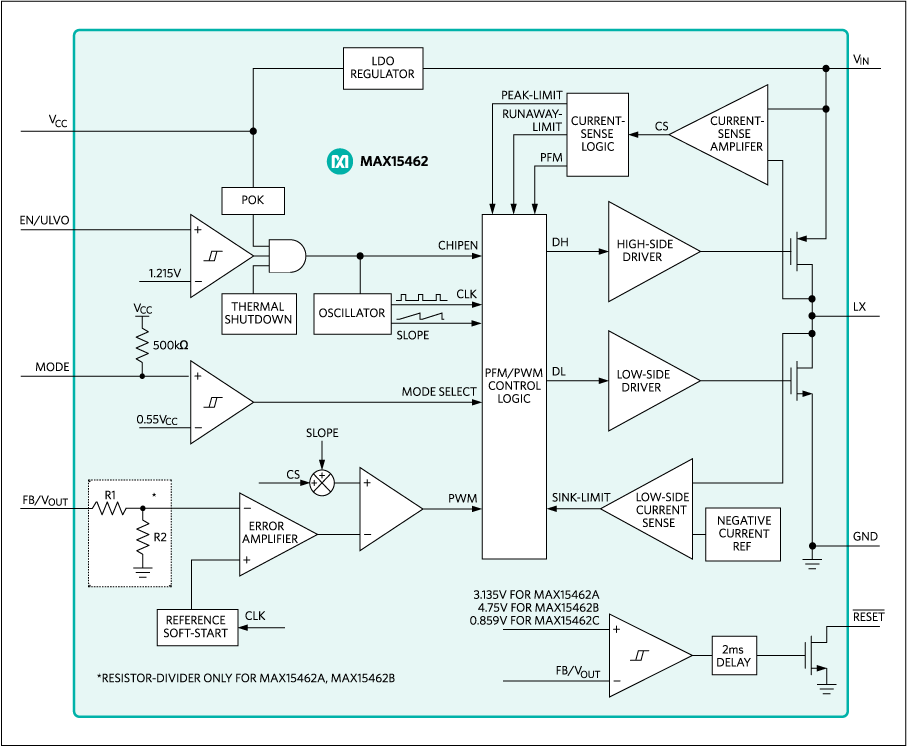

製品の詳細

  • 外付け部品を削減し総コストを低減
    • ショットキーなしの同期整流動作による高効率とコスト削減
    • 内部補償
    • 固定3.3V、5V出力電圧用フィードバック分圧器内蔵
    • ソフトスタート内蔵
    • 全セラミックコンデンサ、超小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広入力電圧範囲：4.5V～42V
    • 固定出力電圧オプション：3.3Vおよび5V
    • 可変出力電圧オプション：0.9V～0.89 x VIN
    • 最大負荷電流：300mA
    • PFMまたは強制PWMモードの設定が可能
  • 消費電力を低減
    • ピーク効率：92%
    • PFM機能によって軽負荷時に高効率を実現
    • シャットダウン電流：2.2µA (typ)
  • 過酷な産業環境で信頼性の高い動作
    • ヒカップモード電流制限およびオートリトライ起動
    • オープンドレイン、アクティブローのRESET端子による出力電圧モニタリング内蔵
    • 設定可能なEN/UVLOスレッショルド
    • プリバイアス出力への単調な起動
    • 過熱保護
    • 高い工業用周囲動作温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃
MAX15462
42V、300mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ
MAX15462：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・スイッチ内蔵型降圧レギュレータ 2
MAX15062
製造中 60V、300mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ
MAX17532
製造中 42V、100mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ、無負荷時の消費電流22µA
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAXM15462EVKIT

3.3V出力電圧アプリケーションのMAXM15462の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 高集積ソリューション
  • 広い入力範囲：4.5V～42V
  • 出力の設定値：3.3V (最大300mAの出力電流を供給)
  • 高効率：80.5% (VIN = 24V、VOUT = 3.3V / 150mA)
  • スイッチング周波数：500kHz
  • ENABLE/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • PFM機能によって軽負荷効率を向上
  • 固定内部ソフトスタート時間：4.1ms
  • アクティブローRESET出力、VCCへのプルアップ抵抗実装
  • 過電流および過熱保護(OCPおよびOTP)
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22 (EN55022) Class B伝導および放射妨害波に適合

製品詳細

MAXM15462の3.3V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCモジュールのMAXM15462を評価するための実証済みデザインを提供します。このEVキットは、最大300mAの負荷に対して3.3V出力を提供するように設定されています。このEVキットは調整可能な入力低電圧ロックアウト、選択可能なモード、およびオープンドレインのアクティブローRESET信号を備えています。MAXM15462のデータシートにはモジュールの完全な説明が記載されているため、デモ回路に変更を加える前にこのEVキットのデータシートと併せて読んでおく必要があります。モジュールの完全な特長、利点、およびパラメータについては、MAXM15462のデータシートを参照してください。

ビデオを見る › ホワイトペーパーをダウンロード ›

アプリケーション

  • 4～20mA電流ループ受電センサー
  • バッテリ駆動機器
  • 汎用ポイントオブロード
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御
  • LDOの代替

MAX15462C12EVKIT

MAX15462の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：14V～42V
  • 出力：12V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率：95%
  • スイッチング周波数：500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレイン、アクティブローRESET出力
  • サーマルシャットダウン
  • 鉛フリー、8ピンTDFNパッケージ(2mm x 2mm)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX15462C 12Vの評価キット(EVキット)は、42V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15462Cの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは、14V～42Vの広い入力電圧範囲で動作し、12V出力電圧で最大300mA負荷電流を供給します。このデバイスは低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは、500kHzの周波数でスイッチングし、付属の部品で95%のピーク効率を実現します。

このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm x 2mm)のMAX15462CATA+が実装されています。

アプリケーション

  • 4～20mA電流ループ
  • 汎用PoL (ポイントオブロード)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサー
  • プロセス制御

MAX15462AEVKIT

MAX15462の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：4.5V～42V
  • 出力：3.3V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率：90%
  • 固定周波数PWM動作：500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレイン、アクティブローRESET出力
  • サーマルシャットダウン
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX15462Aの評価キット(EVキット)は、42V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15462Aの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは広い4.5V～42Vの入力電圧範囲で動作し、プリセットの3.3V出力で最大300mAを供給します。このデバイスは低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは500kHzの固定周波数でスイッチングし、付属の部品で90%のピーク効率を実現します。

このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm x 2mm)のMAX15462AATA+が実装されています。

アプリケーション

  • 4～20mA電流ループ
  • 汎用PoL (ポイントオブロード)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサー
  • プロセス制御

MAX15462BEVKIT

MAX15462の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：6.5V～42V
  • 出力：5V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率：92%
  • 固定周波数PWM動作：500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレイン、アクティブローRESET出力
  • サーマルシャットダウン
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX15462Bの評価キット(EVキット)は、42V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15462Bの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは広い6.5V～42Vの入力電圧範囲で動作し、プリセットの5V出力で最大300mAを供給します。このデバイスは低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは500kHzの固定周波数でスイッチングし、付属の部品で92%のピーク効率を実現します。

このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm x 2mm)のMAX15462BATA+が実装されています。

アプリケーション

  • 4～20mA電流ループ
  • 汎用PoL (ポイントオブロード)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサー
  • プロセス制御
