MAX15034

製造中

大電流アプリケーション用、シングル/デュアル出力が設定可能な、同期整流バックコントローラ

出力当り25Aのデュアルまたは50A出力のシングルに設定可能なデュアルコンバータ

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
5
1Ku当たりの価格
最低価格：$7.55
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力：4.75V～5.5V、または5V～28V
  • デュアル出力同期整流バックコントローラ
  • 2つの個別出力(25A)または1つの単一出力(50A)に設定可能
  • 高精度の可変電流制限による平均電流モード制御
  • 180°のインタリーブ動作によって入力フィルタコンデンサを小型化
  • 並列モード動作時の逆電流シンクを制限
  • 各出力電圧は、0.61V～5.5Vの範囲で調整可能
  • 個別に設定可能な適応型電圧ポジショニング
  • プリバイアスされた出力までの単調性起動
  • 各出力は個別にシャットダウン
  • 設定可能なスイッチング周波数(フェーズ当り)：100kHz～1MHz
  • 発振器の周波数同期：200kHz～2MHz
  • 出力のデジタルソフトスタート
  • ヒカップモード過電流保護
  • 温度過昇シャットダウン
  • 2.1Wを放熱可能な熱特性に優れた28ピンTSSOPパッケージ
MAX15034
大電流アプリケーション用、シングル/デュアル出力が設定可能な、同期整流バックコントローラ

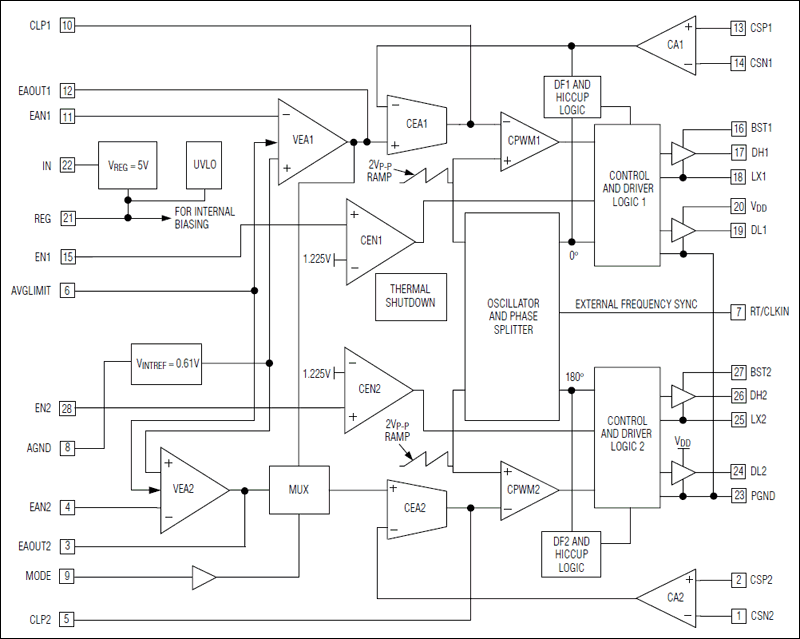

MAX15034：ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワースイッチ外付け型 降圧コントローラ 3
MAX5066
製造中 大電流アプリケーション用、シングル/デュアル出力に設定可能な同期降圧コントローラ
MAX5061
製造中 出力電圧0.6V～5.5V、並列接続可能な平均電流モードのDC/DCコントローラ
MAX5060
製造中 出力電圧0.6V～5.5V、並列接続可能な平均電流モードのDC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX15034BEVKIT

MAX15034BおよびMAX5066の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：5V～16V (12V入力に最適化されたデザイン)
  • 出力電圧
    • 20Aの場合：1.2V (0.61V～5.5Vに調整可能)
    • 20Aの場合：1.2V (0.61V～5.5Vに調整可能)
  • スイッチング周波数：300kHz
  • 両出力の並列によって大電流性能が可能(モード機能を使用)
  • 平均電流モード制御によって高精度の電流制限を提供
  • 並列チャネル間の電流共有精度：±5%
  • 180°のインタリーブ動作によって入力フィルタコンデンサを小型化
  • 温度過昇シャットダウン
  • 優れたラインおよび負荷過渡応答
  • ヒカップモード過電流保護
  • 外部クロックへの同期が可能
  • 出力DC精度を提供
  • 薄型部品
  • 完全実装および試験済み

製品詳細

MAX15034Bの評価キット(EVキット)は、5V～16Vの入力電圧範囲を備えた2フェーズ、デュアル出力バックコンバータです。MAX15034BのEVキットは、デュアル1.2V出力電圧(VOUT1およびVOUT2)を備えています。このキットは、各出力に最大20Aの出力電流を86.7%の効率で供給します。MAX15034BのEVキットは、平均電流モード制御を使用し、各フェーズが他方に対して180°逆位相となるフェーズ当り300kHzのスイッチング周波数で動作します。

MAX15034BのEVキットは、完全実装および試験済み回路ボードです。出力はいずれも、フィードバック抵抗R4～R7を変更することによって0.61V～5.5Vに調整可能です。その他の機能として、サーマルシャットダウン、｢ヒカップモード｣短絡保護も備えています。

アプリケーション

  • グラフィックスカード
  • ハイエンドコンピュータ/ワークステーション/サーバ
  • ネットワーキングシステム
  • POL型、大電流/高密度テレコムDC-DCレギュレータ
  • RAIDシステム
MAX15034BEVKIT
MAX15034BおよびMAX5066の評価キット
