MAX11301

製造中

PIXI、20ポートプログラマブルミックスドシグナルI/O、12ビットADC、12ビットDAC、アナログスイッチ、およびGPIO内蔵

業界初、ユーザー定義のADC、DAC、またはGPIO機能を実現する、設定可能な高電圧ミックスドシグナルI/Oデバイス

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$7.68
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 20の設定可能ミックスドシグナルポートによってプラットフォーム全体の設計の柔軟性を最大化
    • 最大20の12ビットADC入力
      • シングルエンド、差動、または疑似差動
      • 範囲オプション：0～2.5V、±5V、0～+10V、-10V～0V
      • 設定可能なADCポートごとのサンプル平均化
      • ADC PIXIポートごとに固有な電圧リファレンス
    • 最大20の12ビットDAC出力
      • 範囲オプション：±5V、0～+10V、-10V～0V
      • 過電流保護付き電流ドライブ性能：25mA
    • 最大20の汎用デジタルI/O
      • GPI入力範囲：0～+5V
      • GPI設定可能スレッショルド範囲：0～+2.5V
      • GPO設定可能出力範囲：0～+10V
      • 任意の2つの端子間のロジックレベルシフト
    • 隣接するPIXIポート間の60Ωアナログスイッチ
    • 内部/外部温度センサー、精度±1℃
  • 特定アプリケーションの要件に適応しシステムニーズの変化に応じて容易に再設定可能
  • 高い機能設定能力によってPCBレイアウトの最適化が可能
  • 小型実装面積、少ない部品数でBOMコストを削減
    • 40ピンTQFN (36mm2)
    • 48ピンTQFP (49mm2)
MAX11301
PIXI、20ポートプログラマブルミックスドシグナルI/O、12ビットADC、12ビットDAC、アナログスイッチ、およびGPIO内蔵

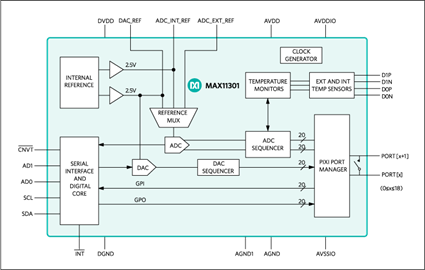

MAX11301：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

アプリケーション・ノート 2

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
単電源電圧出力D/Aコンバータ 1
MAX11300
製造中 PIXI、20ポートプログラマブルミックスドシグナルI/O、12ビットADC、12ビットDAC、アナログスイッチ、およびGPIO内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 2

IBISモデル 1

評価用キット

eval board
schematic 1
MAX11301WING

PIXIミックスドシグナルIO MAX11301の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 拡張ボード
    • 0.9インチ × 2.0インチDIP形状
      • ブレッドボード対応
      • フェザー対応
    • 電源：±7.5Vスプリットレール
      • 対応出力振幅：±5V
      • 50mA制限
      • 外部電源選択可能
    • MAX11301の全20ポートにアクセス可能
    • 外部温度センサー用の接続
  • MAX11301の特長
    • 20の設定可能なミックスドシグナルポート
      • 最大20の12ビットADC入力
      • 最大20の12ビットDAC出力
      • 最大20のGPIO
      • 隣接するPIXI®ポート間のアナログスイッチ
      • 内部/外部温度センサー

製品詳細

MAX11301WINGは、MAX11301を使用するミックスドシグナルアプリケーションのプロトタイプ作成を迅速に行うための、エンジニアと学生の両方に役立つように設計された拡張ボードです。形状は、ブレッドボード、マキシムおよびAdafruit®のフェザーボード、およびウィングとも呼ばれるその他の拡張ボードと互換性のある小型0.9インチ × 2.0インチ2列ヘッダ実装形状です。

アプリケーション

  • 基地局RFパワーデバイスバイアスコントローラ
  • 光コンポーネントの制御
  • 産業用制御およびオートメーション
  • 電源監視
  • システム監視および制御

MAXIOTKIT

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WINGの評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX32630FTHR Feather Board
    • MAX32630 Low-Power Microcontroller
    • MicroSD Card Connector
    • Mbed™ HDK Debug Interface
    • Bluetooth Compatible
  • MAX11301WING Feather Wing
    • 20 Configurable Mixed-Signal Ports
    • Analog Switch Between Adjacent PIXI® Ports
  • MAX30003WING Feather Wing
    • Clinical-Grade ECG AFE with High-Resolution Data Converter
    • Built-In Heart Rate Detection
  • MAX30101WING Feather Wing
    • High-Sensitivity Pulse Oximeter and Heart-Rate Sensor
  • MAX30205EVSYS
    • Human Body Temperature Sensor

製品詳細

アプリケーション

  • フィットネスモニタ
  • ポータブル医療機器
  • センサーハブ
  • スポーツウォッチ
  • ウェアラブル医療パッチ

MAX11301EVKIT

MAX11301の評価キット

今すぐ購入 詳細を表示

機能と利点

  • アナログまたはデジタルの制御または検知用の20のPIXI™ポート
  • 2つの外部温度センサー(2N3904)
  • 50ピン信号ヘッダ(20ポート、2つの温度、および電源)
  • I2Cインタフェース端子
  • オプションの2.5Vリファレンス内蔵(MAX6071)
  • Windows XP、Windows Vista、Windows 7、およびWindows 8.0/8.1対応ソフトウェア
  • USB-PC接続(ケーブル付属)
  • RoHS準拠
  • 実証済み4層PCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX11301の評価キット(EVキット)は、12ビットADC、12ビットDAC、アナログスイッチ、およびGPIOを内蔵した20ポートプログラマブルミックスドシグナルI/OのMAX11301を評価するための実証済みデザインを提供します。また、このEVキットにはICの機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供するWindows XP®、Windows Vista®、Windows® 7、およびWindows 8.0-/8.1対応ソフトウェアも含まれています。

このEVキットは、MAX11301GTL+が実装されています。SPIインタフェースのために、マキシム･インテグレーテッドはピン互換かつソフトウェア互換のMAX11300を提供しています。

アプリケーション

  • 基地局RFパワーデバイスバイアスコントローラ
  • 光コンポーネントの制御
  • 産業用制御およびオートメーション
  • 電源監視
  • システム監視および制御
MAX11301WING
PIXIミックスドシグナルIO MAX11301の評価キット

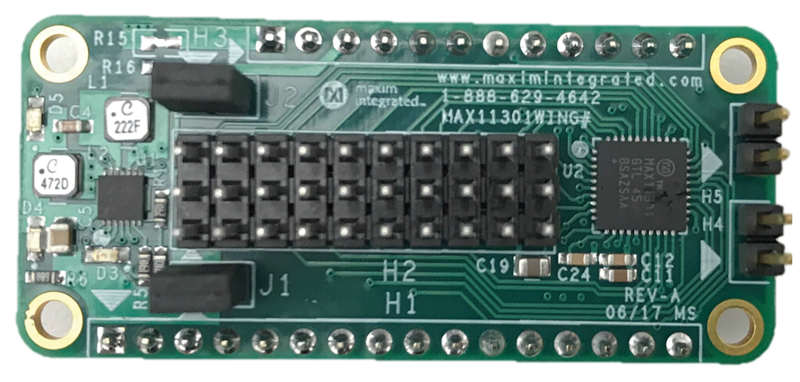

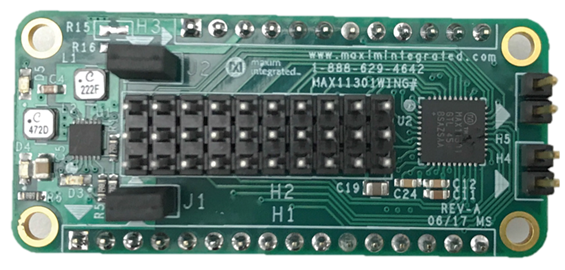

MAX11301WING：拡張ボードの写真
MAXIOTKIT
MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WINGの評価キット
MAX11301EVKIT
MAX11301の評価キット
