LTM4680

新規設計に推奨

デジタル電源システム管理を備えたデュアル 30A またはシングル 60A μModule レギュレータ

データシート (Rev. C)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$68.27
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デュアル 30A またはシングル 60A のデジタル調整可能なアナログ
  • デジタル・インターフェースを使用したループによる制御と監視
  • 広い入力電圧範囲:：4.5V ～ 16V
  • 出力電圧範囲:：0.5V ～ 3.3V
  • 90% 全負荷効率：60A で 12VIN ～ 1VOUT
  • 温度変化に対する最大 DC 出力誤差：±0.5 %
  • 電流リードバックの精度 (25°C ～ 125°C)：±2.5%
  • 統合化された入力電流検出アンプ
  • 400 kHz、PMBus 準拠の I2C シリアル・インターフェース
  • 最大 125 Hz のテレメトリ・ポーリング・レートをサポート
  • 固定周波電流モード制御
  • 並列および電流共有の複数モジュール
  • LTM4678 とピン互換
  • 16 mm × 16 mm × 7.82 mm BGA パッケージ
読み込み可能データ：
  • 入出力電圧、電流および温度
  • ランニング・ピーク値、稼働時間、フォルト、警告
  • オンボード EEPROM 故障ログ記録
書き込み可能なデータと設定可能なパラメータ：
  • 出力電圧、電圧シーケンシングおよびマージニング
  • デジタル・ソフト・スタート/ストップ・ランプ、プログラム・アナログ・ループ
  • OV/UV/OT、UVLO、周波数および位相
LTM4680
デジタル電源システム管理を備えたデュアル 30A またはシングル 60A μModule レギュレータ

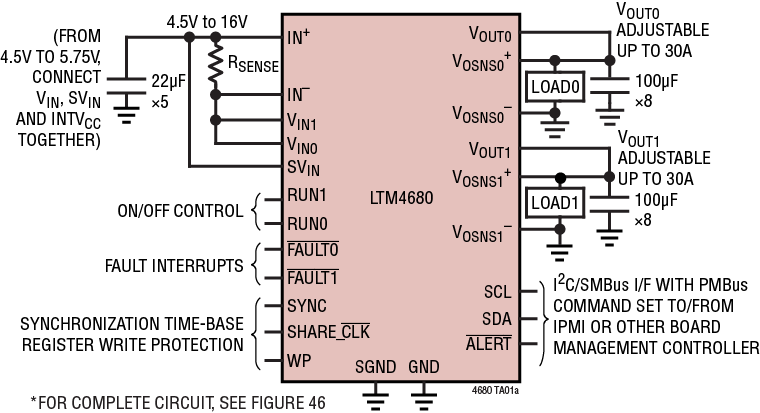

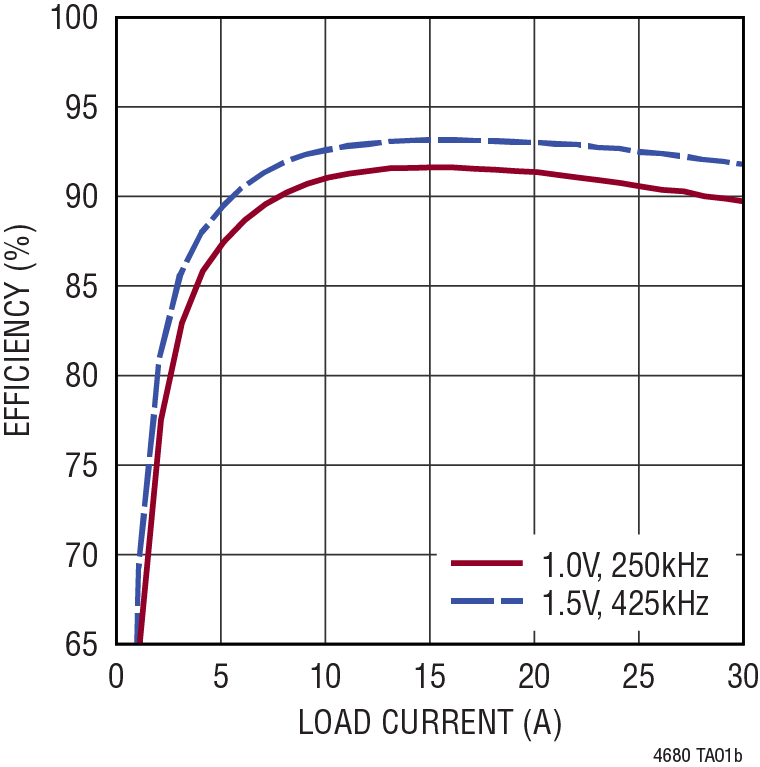

LTM4680 Application Circuit LTM4680 Pin Configuration LTM4680 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTM4680

LTpowerCAD 1

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2844A

LTM4680 |デジタル電源システム管理を備えたデュアル30Aまたはシングル60Aμモジュール・レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ用回路2844Aは、デュアル出力の高効率、高密度 µモジュール®・レギュレータで、入力範囲は4.5V～16V です。各出力は、最大30Aの負荷電流を供給できます。このデモ用ボードには、LTM4680µモジュール・レギュレータが備わっています。デジタル・パワー・システム・マネージメントを備えたデュアル30Aまたはシングル60A降圧レギュレータです。詳細については、LTM4680データシートを参照してください。

DC2844Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

eval board
schematic 2
schematic 3
schematic 4
schematic 5
DC2845A

LTM4680EY | デジタル電源システム管理を備えたデュアル30Aまたはシングル60A μModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2845Aは、4.5V～16Vの入力範囲に対応する、デュアル30Aまたはシングル60AのμModule®レギュレータであるLTM4680を採用しています。LTM4680の2個のチャンネルはこのボード上で並列化されているので、最大60Aの負荷電流を供給できます。出力電圧は0.5V～3.3Vの範囲で調整可能です。詳細については、LTM4680データシートを参照してください。

DC2845Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

LTpowerPlayソフトウェアは、こちらからダウンロードできます。LTpowerPlayで使用するUSB-PMBusコントローラ・ドングルDC1613Aは、こちらで入手できます。

eval board
schematic 6
schematic 7
schematic 8
DC2863A

LTM4680 | デジタル・パワー・システム・マネージメント機能を搭載した高効率、PolyPhase 120A μModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2863Aには、LTM®4680（入力範囲4.5V～16V、デュアル30Aまたはシングル60AのμModule®レギュレータ）が搭載されています。このボードでは2個のLTM4680 μModule ICが並列に配置されており、最大120Aの負荷電流を供給します。出力電圧は0.5V～3.3Vの範囲で調整可能です。詳細については、LTM4680のデータシートを参照してください。

DC2863Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。LTM4680の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613A を使用してボードに接続します。LTpowerPlayを使用すると、部品をオンザフライで再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、故障ステータスの遠隔測定を表示したりできます。

GUIのダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LTpowerPlayの詳細と手順については、LTM4680クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
DC2844A
LTM4680 |デジタル電源システム管理を備えたデュアル30Aまたはシングル60Aμモジュール・レギュレータ

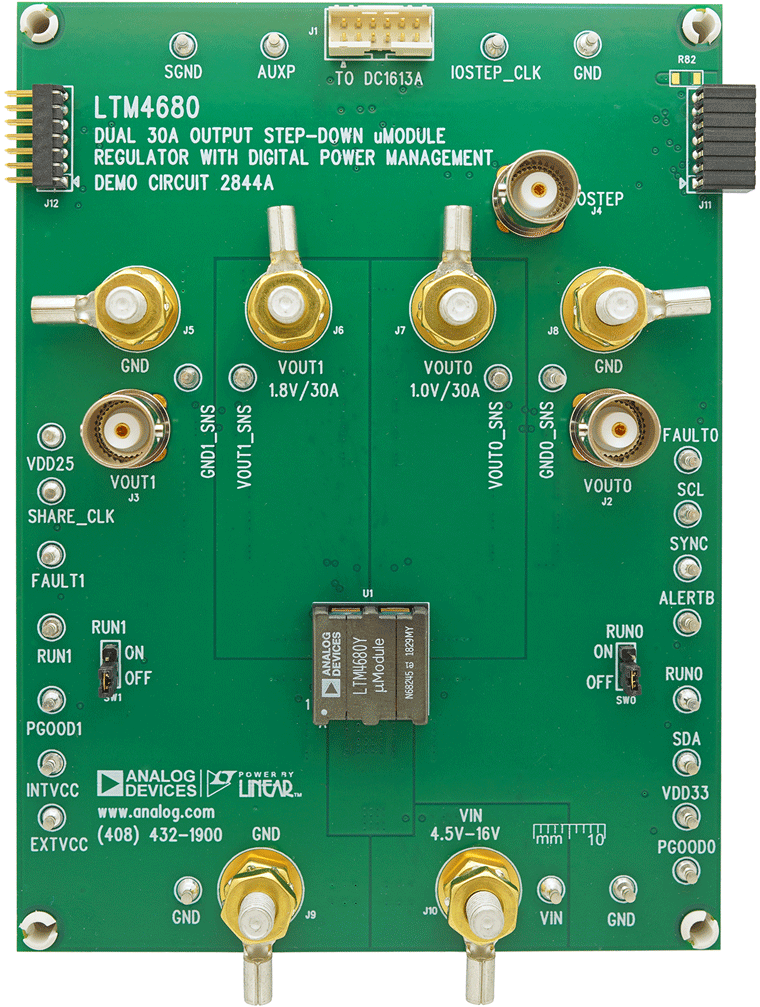

DC2844A Image
DC2845A
LTM4680EY | デジタル電源システム管理を備えたデュアル30Aまたはシングル60A μModuleレギュレータ

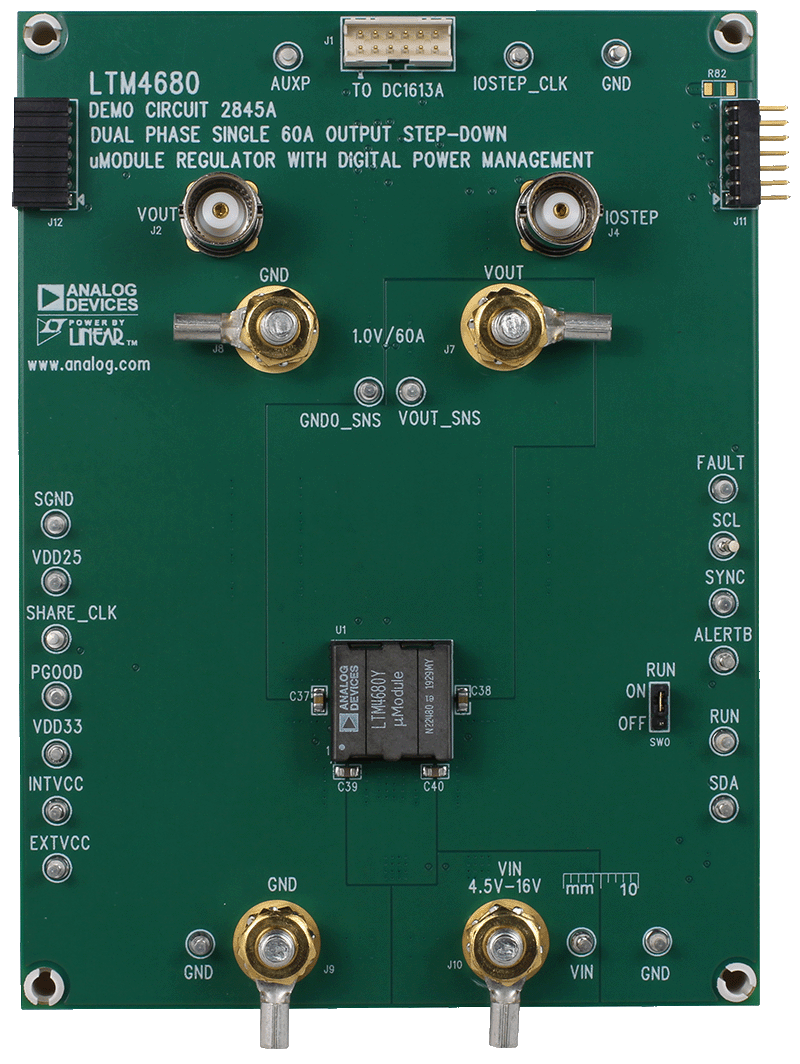

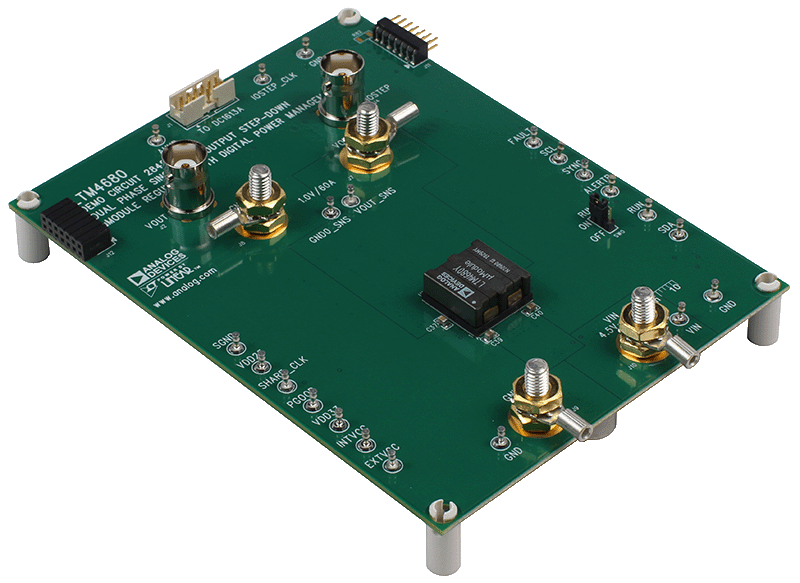

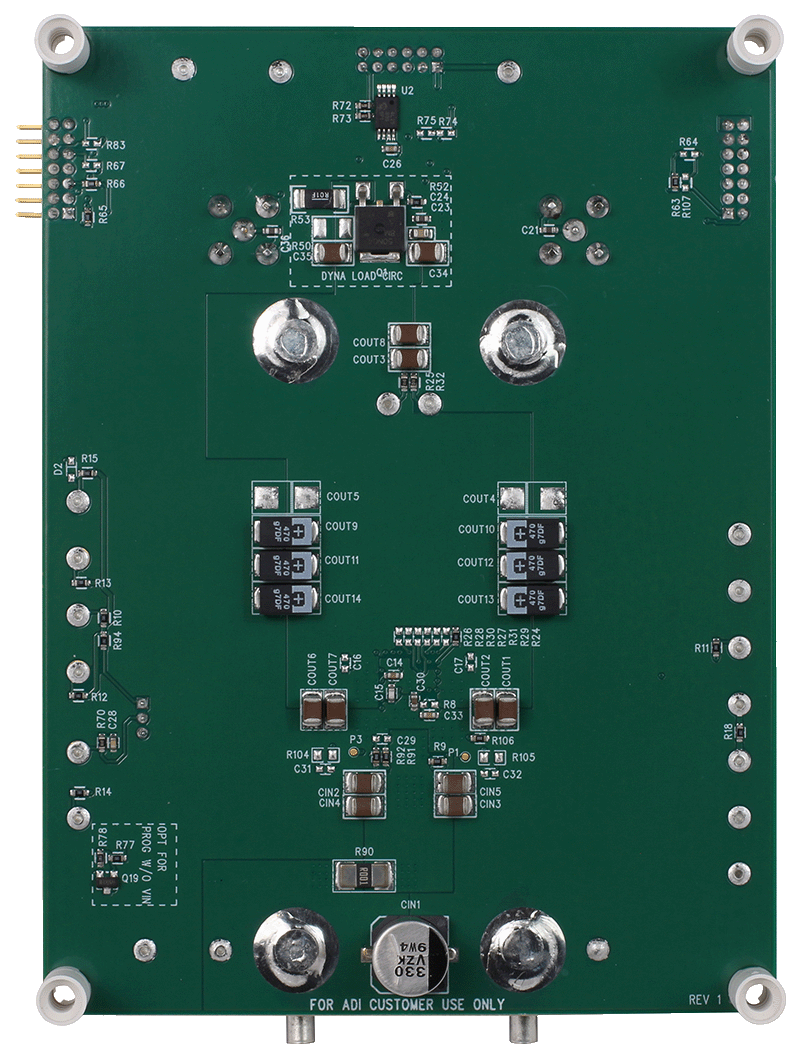

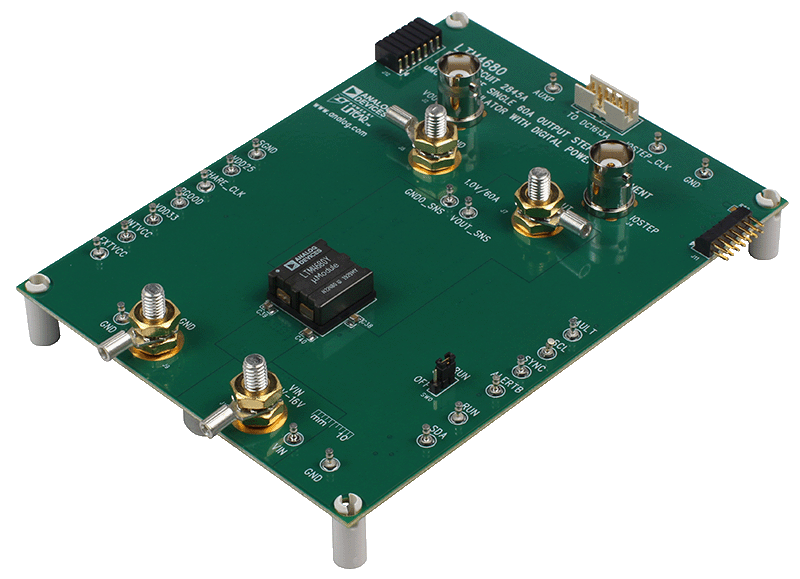

DC2845A Evaluation Board DC2845A Evaluation Board DC2845A Evaluation Board - Top View DC2845A Evaluation Board - Bottom View
DC2863A
LTM4680 | デジタル・パワー・システム・マネージメント機能を搭載した高効率、PolyPhase 120A μModuleレギュレータ

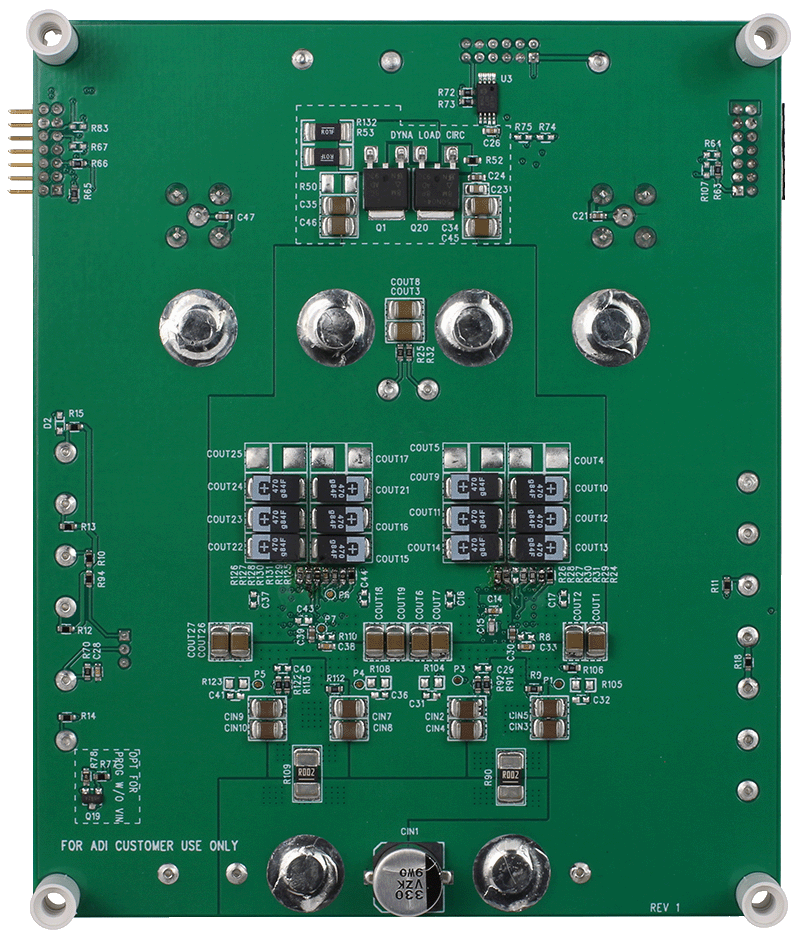

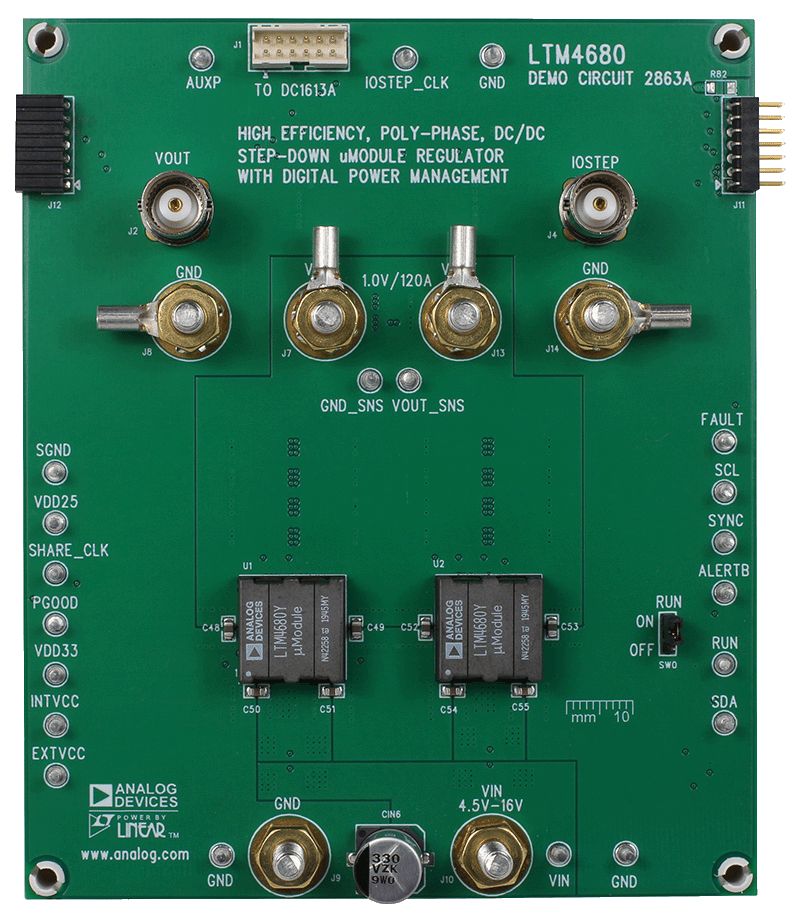

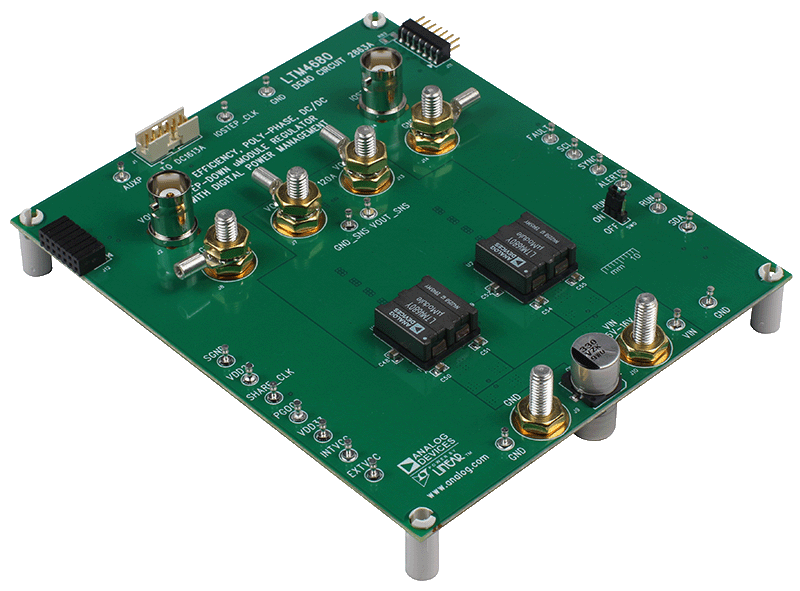

DC2863A Evaluation Board DC2863A Evaluation Board - Top View DC2863A Evaluation Board - Bottom View

リファレンス・デザイン

Intel Agilex 7 FPGA F-series Transceiver-SoC Development Kit (P-Tile & E-Tile)
Intel Agilex 7 FPGA F-series Transceiver-SoC Development Kit (P-Tile & E-Tile)
Intel Agilex 7 FPGA F-series Transceiver-SoC Development Kit (P-Tile & E-Tile) Circuits from the Lab®

Altera FPGA

詳細なリファレンス・デザインを表示

機能と利点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
Intel Agilex 7 FPGA F-series Transceiver-SoC Development Kit (P-Tile & E-Tile)
Altera FPGA
Intel Agilex 7 FPGA F-series Transceiver-SoC Development Kit (P-Tile & E-Tile)
