LTC7130

新規設計に推奨

TC7130 -超低DCRによる検出機能を備えた20V、20Aモノリシック降圧コンバータ

データシート
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$5.95
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：4.5V～20V
  • 低デューティ・サイクル・アプリケーション向けに最適化
  • 高効率：最大95%
  • リニアテクノロジー独自の電流モード・アーキテクチャ
  • 大電流の並列動作
  • 温度補償された超低DCRによる電流検出
  • プログラム可能な出力電流制限
  • 高速差動リモート検出アンプ
  • 出力電圧レギュレーション精度：±0.5%
  • 穏やかに回復する出力短絡保護
  • プログラム可能なソフトスタート、トラッキング
  • プログラム可能な固定周波数： 250kHz～770kHz
  • EXTVCCによる電力損失の低減
  • 出力低電圧/過電圧状態に対応するフォルト・インジケータ
  • 6.25mm × 7.5mm × 2.22mm BGAパッケージ
LTC7130
TC7130 -超低DCRによる検出機能を備えた20V、20Aモノリシック降圧コンバータ
High Efficiency, 1.5V/20A Step-Down Converter with Very Low DCR Sensing Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2975
新規設計に推奨 入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC7130

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2341A

LTC7130EY Demo Board | Monolithic 20A Buck with mΩ DCR Sensing; 4.5V ≤ VIN ≤ 20V, VOUT = 1.5V @ 20A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2341A is a high efficiency synchronous buck DC/DC converter with 4.5V to 20V input range. It can supply 20A maximum load current at 1.5V output. The demo board features the LTC7130 regulator. No external MOSFETs are required. It employs an LTC proprietary current sensing, current mode architecture, allowing the use of a very low DC resistance (DCR) power inductor to maximize efficiency in high current applications. Differential output voltage sensing along with a precision internal reference combine to offer accurate output regulation. The LTC7130 is housed in a 6.25mm × 7.5mm × 2.22mm 63-pin BGA package.
DC2341A
LTC7130EY Demo Board | Monolithic 20A Buck with mΩ DCR Sensing; 4.5V ≤ VIN ≤ 20V, VOUT = 1.5V @ 20A

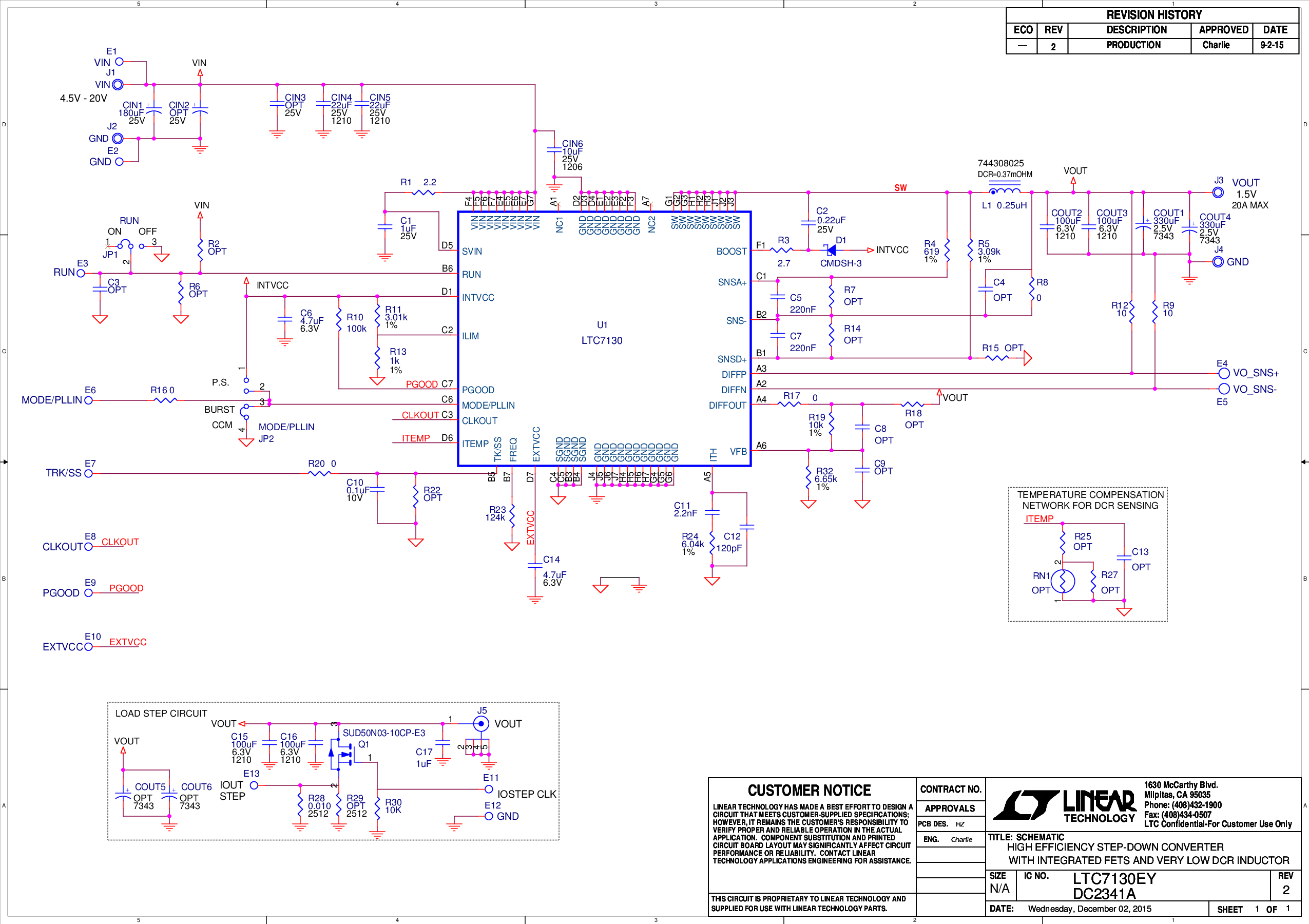

DC2341A - Schematic
