LTC5555

新規設計に推奨

1.5 GHz ～ 7 GHz プログラマブル・ゲイン・ダウンコーバーティング・ミキサー

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$9.84
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最適化ゲイン平坦度 2.5 GHz ～ 7 GHz
  • 31 dBm の出力 IP3
  • 9 dB のパワー変換ゲイン
  • 15.5 dB 調整可能ゲイン範囲
  • 0.5 dB ステップで SPI またはパラレルのゲイン制御
  • 超小型のソリューション・サイズ
  • 3.3 V の単電源
  • 低消費電力およびシャットダウン・モード
  • 4 mm × 5 mm 28 ピン QFN パッケージ
LTC5555
1.5 GHz ～ 7 GHz プログラマブル・ゲイン・ダウンコーバーティング・ミキサー
LTC5555 Application Circuit LTC5555 Pin Configuration LTC5555 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
DC2524A

LTC5555 1.5GHz～7GHzプログラマブル・ゲイン・ダウンコーバーティング・ミキサー

今すぐ購入 詳細を表示

製品詳細

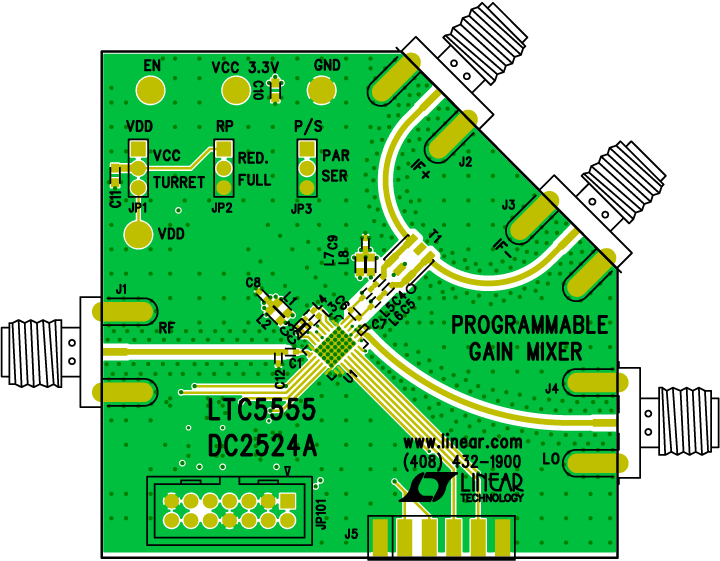

デモ回路2524Aは、LTC5555プログラマブル・ゲイン・ダウンコンバーティング・ミキサーの評価向けに最適化されています。ICにアクティブ・ミキサーと15.5dBゲイン制御範囲のデジタルIF VGAが組み込まれています。IFゲインは、SPIまたはパラレルインターフェースを通して0.5dBのステップでプログラムされます。LTC5555には、シングルエンド50Ω RF入力、シングルエンドまたは差動駆動LO入力、および差動IF出力が搭載されています。また、高速なターンオンおよびシャットダウンを行うためのイネーブル・ピンが内蔵されています。SPIまたはCMOSロジック・ピンを利用した節電モードも用意されており、合計消費電流が約25%減少します。

デモ回路2524AのRF入力ポートは、2.6GHz～6.4GHzにマッチする50Ωであり、1.5GHzから最大7GHzまで簡単にチューニングできます。LOポートは、500MHz～7GHzにマッチする50Ω です。デモ回路の差動IF出力は、100Ω差動インピーダンスであり、115MHz～495MHz IF周波数にマッチします。他のIF周波数またはインピーダンスに対してIF出力を変更することができます。トランス・フットプリント・パッドがPCBに搭載されているため、IFトランスを使用して50Ωのシングル・エンドIF出力を実現できます。入出力インピーダンス・マッチングの詳細については、データシートを参照してください。

注意事項：これは、ESD（静電気放電）に敏感なデバイスです。LTC5555を扱うときは、適切なESDの注意事項を守ってください。
DC2524A
LTC5555 1.5GHz～7GHzプログラマブル・ゲイン・ダウンコーバーティング・ミキサー
DC2524A
