LTC4126-ADJ

新規設計に推奨

1.2V降圧DC/DCコンバータ付きワイヤレス・リチウムイオン・チャージャ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.12
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ワイヤレス・リチウムイオン・バッテリ・チャージャおよび高効率マルチモード・チャージ・ポンプDC/DC
  • 1mA～50mAのプログラム可能な充電電流、外付け抵抗を使用
  • 広帯域Rx周波数：DC～>10MHz
  • 過電圧制限付き内蔵整流器
  • 充電電圧：4.2V
  • 低バッテリ切断：3.0V
  • 温度規定充電用NTCピン
  • DC/DCレギュレーション出力：1.2V
  • DC/DC出力電流：最大60mA
  • 50kHz/75kHzスイッチング、可聴ノイズなし
  • DC/DC向けのプッシュボタンおよびデジタル・オン／オフ制御
  • 熱強化型12ピン2mm × 2mm LQFNパッケージ
LTC4126-ADJ
1.2V降圧DC/DCコンバータ付きワイヤレス・リチウムイオン・チャージャ
LTC4126-ADJ Application Circuit LTC4126-ADJ Pin Configuration LTC4126-ADJ Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC4126-ADJ
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC3080A-KIT

LTC4126-ADJ、10mAワイヤレス・チャージャ・デモ・キット

今すぐ購入 詳細を表示

機能と利点

デモ・キットDC3080-KITは、LTC4126-ADJ、1.2V降圧DC/DC コンバータ付きワイヤレス・リチウムイオン・チャージャを搭載しています。このキットは、ワイレス・トランスミッタDC3081A、ワイヤレス・レシーバーDC3078A、2つの6mmアプリケーション・サイズ・レシーバーDC3079Aを備えています。

DC3078Aワイヤレス・チャージャ・レシーバーには、外部トリクル充電回路が採用されており、2.8vより低い電圧で過放電バッテリが接続された場合、充電電流を1mAに低減できます。DC3081AトランスミッタとDC3078Aレシーバーの組み合わせは、4.0mm～8.0mmのエアギャップで、シングル・リチウムイオン・バッテリを最大10mAで充電できます。

製品詳細
DC3080A-KIT
LTC4126-ADJ、10mAワイヤレス・チャージャ・デモ・キット

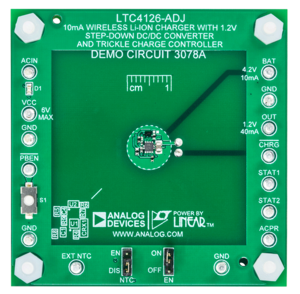

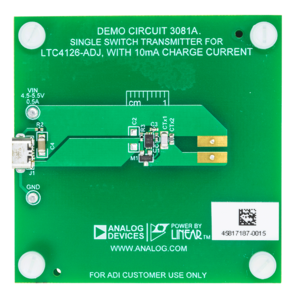

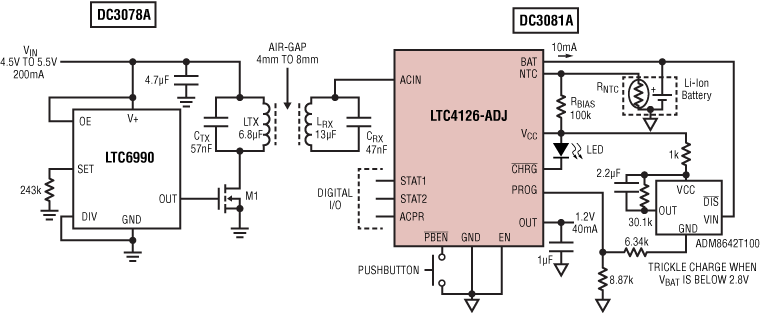

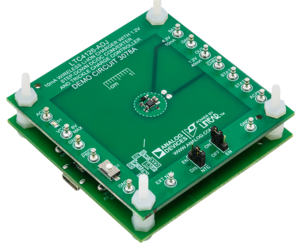

DC3080A Demo Kit - Angle View DC3080A Demo Kit - Top View DC3080A Demo Kit - Bottom View 10mA Wireless Charging System Using DC3078A and DC3081A
