LTC4090

製造中

2A高電圧Bat-Track降圧レギュレータ付きUSBパワーマネージャ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電源間のシームレスな移行：リチウムイオン・バッテリ、USB、6V～38Vの電源（最大60V）
  • Bat-Track™適応出力制御機能付き、2A出力の高電圧降圧レギュレータ（LTC4090）
  • 215mΩの内部理想ダイオードとオプションの外付け理想ダイオード・コントローラにより、外部電源/USBが接続されていない場合に低損失パワーパスを実現
  • 負荷に応じたUSB入力からの充電により電流コンプライアンスを保証
  • フル機能リチウムイオン･バッテリ・チャージャ
  • 熱制限時の最大充電電流：1.5A
  • NTCサーミスタ入力により、温度規定充電が可能
  • 小型（3mm×6mm×0.75mm）22ピンDFNパッケージ
LTC4090
2A高電圧Bat-Track降圧レギュレータ付きUSBパワーマネージャ

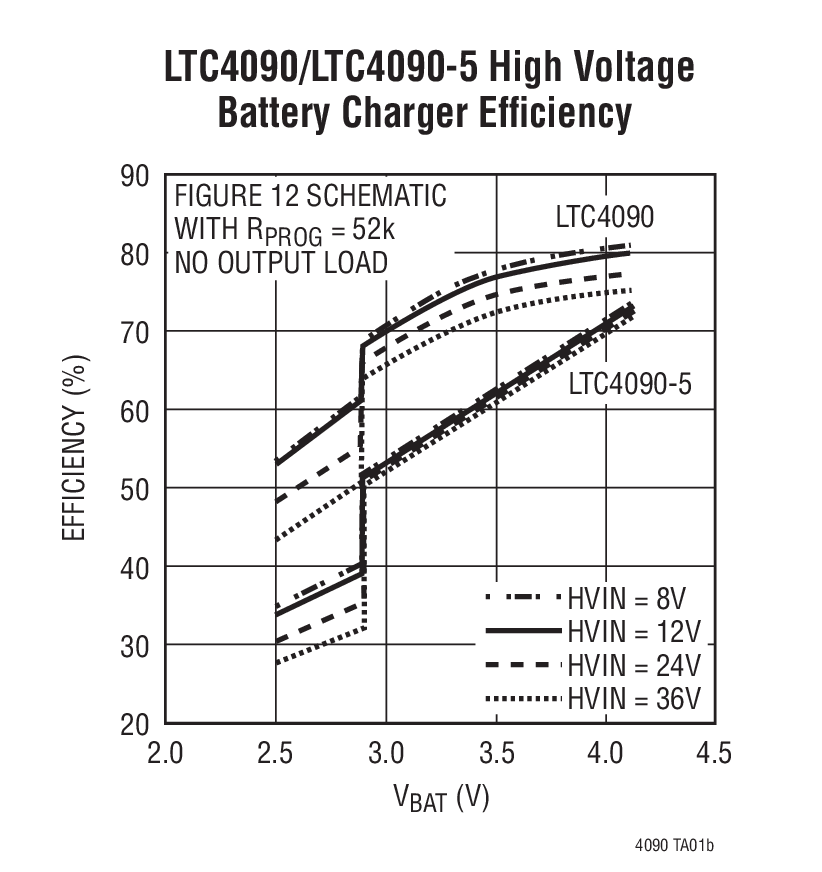

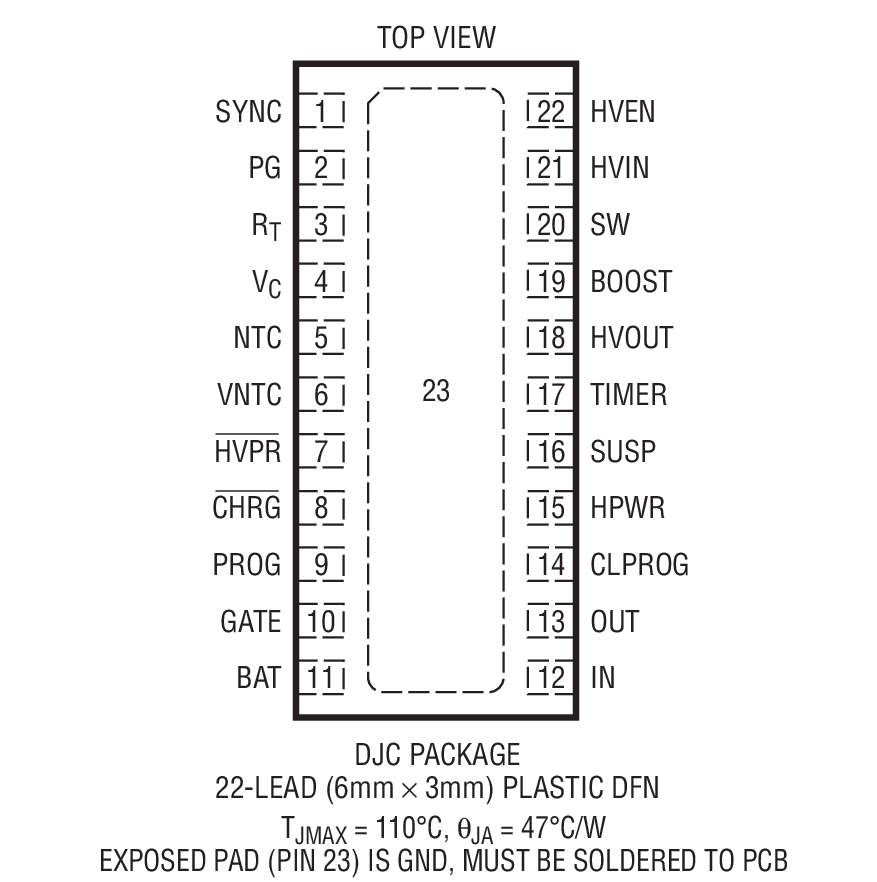

LTC4090 Image LTC4090/LTC4090-5 High Voltage Battery Charger Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
USBアイソレータ 1
LTM2884
製造中 絶縁電源を備えた絶縁型USBトランシーバ
バッテリ残量ゲージおよびクーロン・カウンタ 1
LTC2942
新規設計には非推奨 温度および電圧測定付きバッテリ・ガスゲージ
低電圧ホットスワップ・コントローラ 1
LTC4361
新規設計に推奨 過電圧/過電流保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4090
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1210A

LTC4090EDJC Demo Board | Dual Input USB Power Manager 6V to 36VIN, (60V Transients), Li-Ion Charger, Up to 1.5A IOUT

今すぐ購入 詳細を表示

製品詳細

Demostration circuit DC1210A is a dual (one high voltage, one low voltage) input, USB PowerPath controller with a 36V (60V transients) DC/DC converter plus a Li-Ion battery charger featuring the LTC4090. The 2A buck has an input voltage range of 6V to 36V and it provides an output that is 300mV above the battery voltage. The buck output goes to a low dropout 1.5A CC/CV linear lithium-ion battery charger configured for 700mA output and a 4.2V charge voltage.
DC1210A
LTC4090EDJC Demo Board | Dual Input USB Power Manager 6V to 36VIN, (60V Transients), Li-Ion Charger, Up to 1.5A IOUT

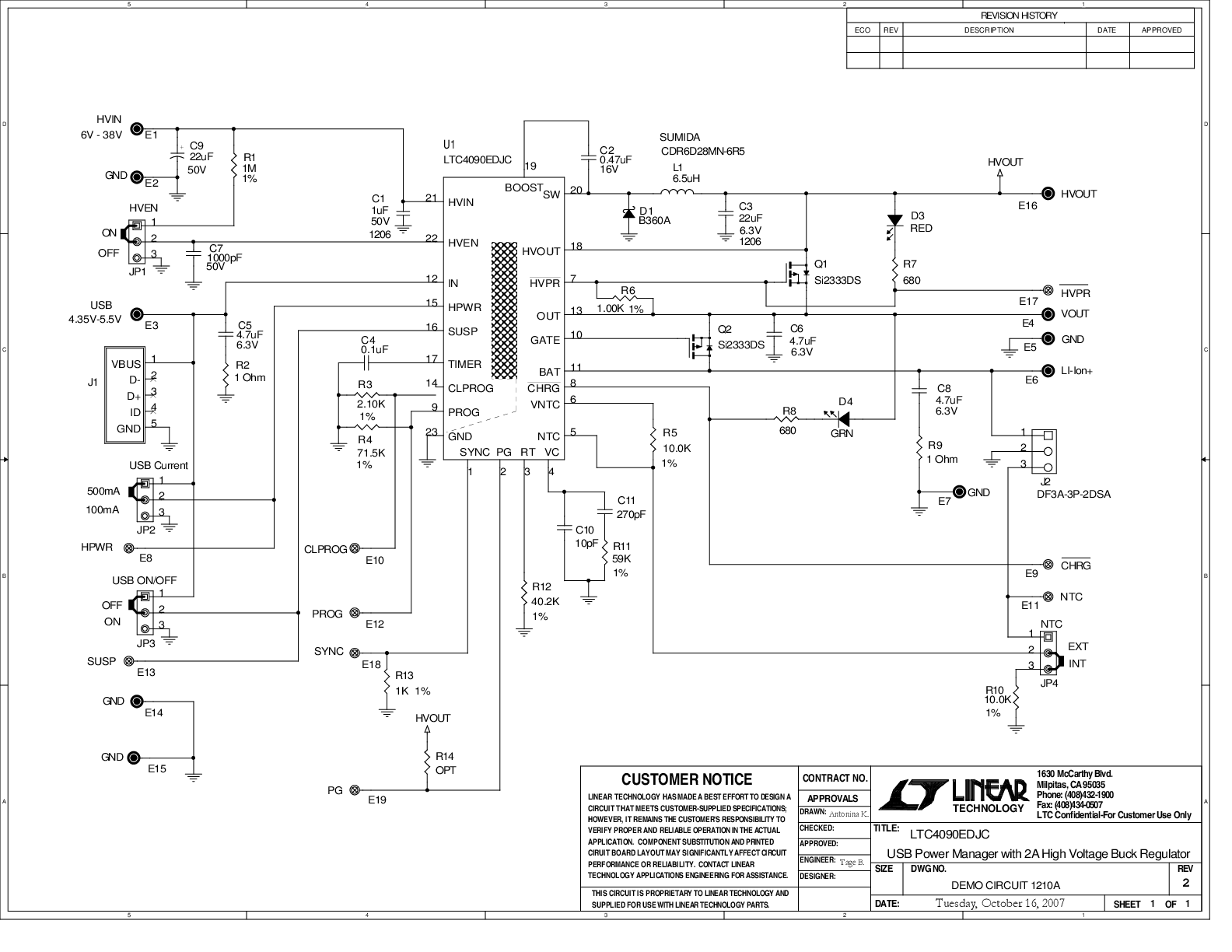

DC1210A - Schematic
