LTC4057-4.2

製造中

ThinSOTパッケージ、サーマル・レギュレーション装備のリニア・リチウムイオン・バッテリ・チャージャ

データシート
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.85
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • プログラム可能な充電電流：最大800mA
  • 外付けMOSFET、センス抵抗、ブロッキング・ダイオードが不要
  • サーマル･レギュレーション付きの定電流/定電圧動作により、過熱の恐れなく最大充電レートを実現
  • 1セル・リチウムイオン・バッテリをUSBポートから直接充電
  • ±1%精度のプリセット4.2V充電電圧
  • 充電終了用の電流モニタ･ピン
  • シャットダウン時の消費電流：25μA
  • バッテリ低下時の充電調節（トリクル充電）
  • ソフトスタートにより、突入電流を制限
  • 高さの低い（1mm）SOT-23パッケージ
LTC4057-4.2
ThinSOTパッケージ、サーマル・レギュレーション装備のリニア・リチウムイオン・バッテリ・チャージャ
Charge Curve (750mAh Battery) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
低電圧ホットスワップ・コントローラ 1
LTC4361
新規設計に推奨 過電圧/過電流保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC654A

LTC4057ES5-4.2 | Li-Ion Battery Charger, 4.25 to 6.5VIN, 600mA

今すぐ購入 詳細を表示

製品詳細

DC654A: Demo Board for the LTC4057-4.2 Linear Li-Ion Battery Charger with Thermal Regulation in ThinSOT.
DC654A
LTC4057ES5-4.2 | Li-Ion Battery Charger, 4.25 to 6.5VIN, 600mA

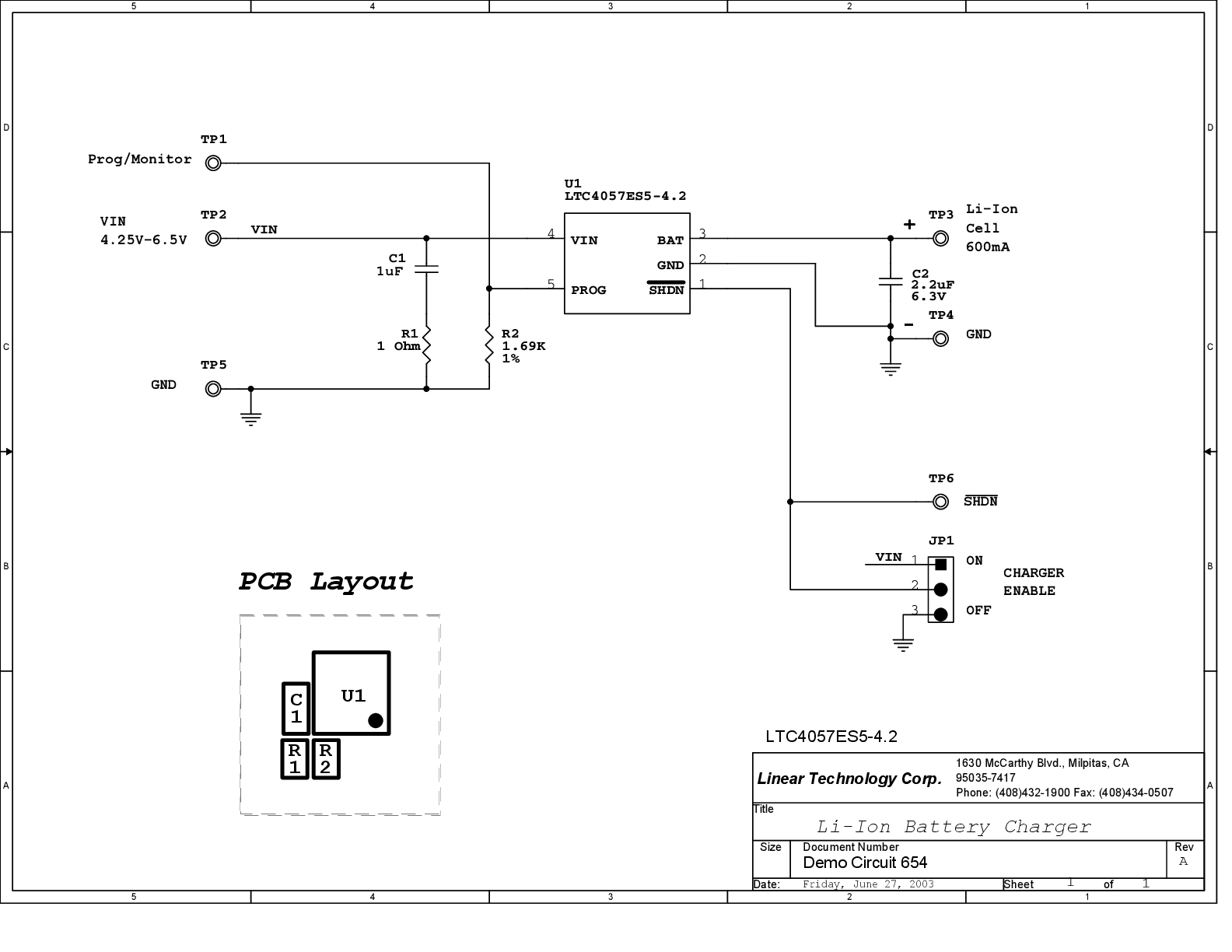

DC654A - Schematic
