LTC4055
製造中USBパワー・コントローラおよびリチウムイオン・チャージャ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$2.93
製品の詳細
- 1セル・リチウムイオン・バッテリをUSBポートから直接充電
- 負荷に応じた充電で、USB準拠の入力電流を保証
- 入力電源の取り外し時、自動的にバッテリ切替え
- サーマル・フィードバック付きの定電流/定電圧動作により、過熱の恐れなく最大充電レートを実現
- 500mAまたは100mAの電流制限を選択可能
- 理想ダイオード動作により、低損失で完全なPowerPath™制御を実現（逆電流防止）
- 0.8%精度のプリセット4.2V充電電圧（LTC4055-1では4.1V）
- 4.1Vのフロート電圧（LTC4055-1）により、バッテリ寿命と高温安全マージンを改善
- USB対応の一時停止モード
- プログラム可能な充電電流と終了タイマ
- ソフトスタートにより、突入電流を制限
- NTCサーミスタ入力により、温度規定充電が可能
- 小型（4mm×4mm×0.75mm）QFNパッケージ
LTC4055/LTC4055-1は、バッテリ駆動の携帯アプリケーション向けに設計されたUSBパワー・マネージャおよびリチウムイオン･バッテリ・チャージャです。このデバイスは、USB周辺機器の動作とバッテリ充電に使用される総電流を管理および制限します。電流選択ピン（HPWR）の状態に応じて、総入力電流を100mAまたは500mAに抑えることができます。USB電源またはバッテリからUSB周辺機器までの電圧降下は、標準で100mV/400mAおよび20mV/80mAを下回ります。この他の管理機能として、入力が取り外された場合のバッテリへの自動切替え、突入電流制限、逆電流防止、低電圧ロックアウト、サーマル・シャットダウンなどがあります。
またLTC4055/LTC4055-1は、1セル・リチウムイオン・バッテリ用の完全な定電流/定電圧リニア・チャージャです。バッテリに印加されるフロート電圧は0.8%（標準）の高精度に維持され、充電電流はグランドに接続された外付け抵抗を使用してプログラム可能です。完全に放電されたセルは、セル電圧が2.8Vを超えるまで、プログラムされた充電電流の10%で自動的にトリクル充電されます。総充電時間は、グランドに接続された外付けコンデンサによってプログラム可能です。バッテリがフロート電圧を100mV下回ると、バッテリの自動再充電が行われます。また、NTCサーミスタ入力を使用して、充電中のバッテリ温度をモニタすることもできます。
LTC4055/LTC4055-1は高さの低い（4mm×4mm）16ピンQFNパッケージで供給されます。
アプリケーション
- 携帯USB機器：カメラ、MP3プレーヤ、PDA
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 2
技術記事 1
製品セレクタ・カード 1
ソリューション・カタログ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4055EUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4055EUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4055EUF-1#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4055EUF-1#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
評価用キット

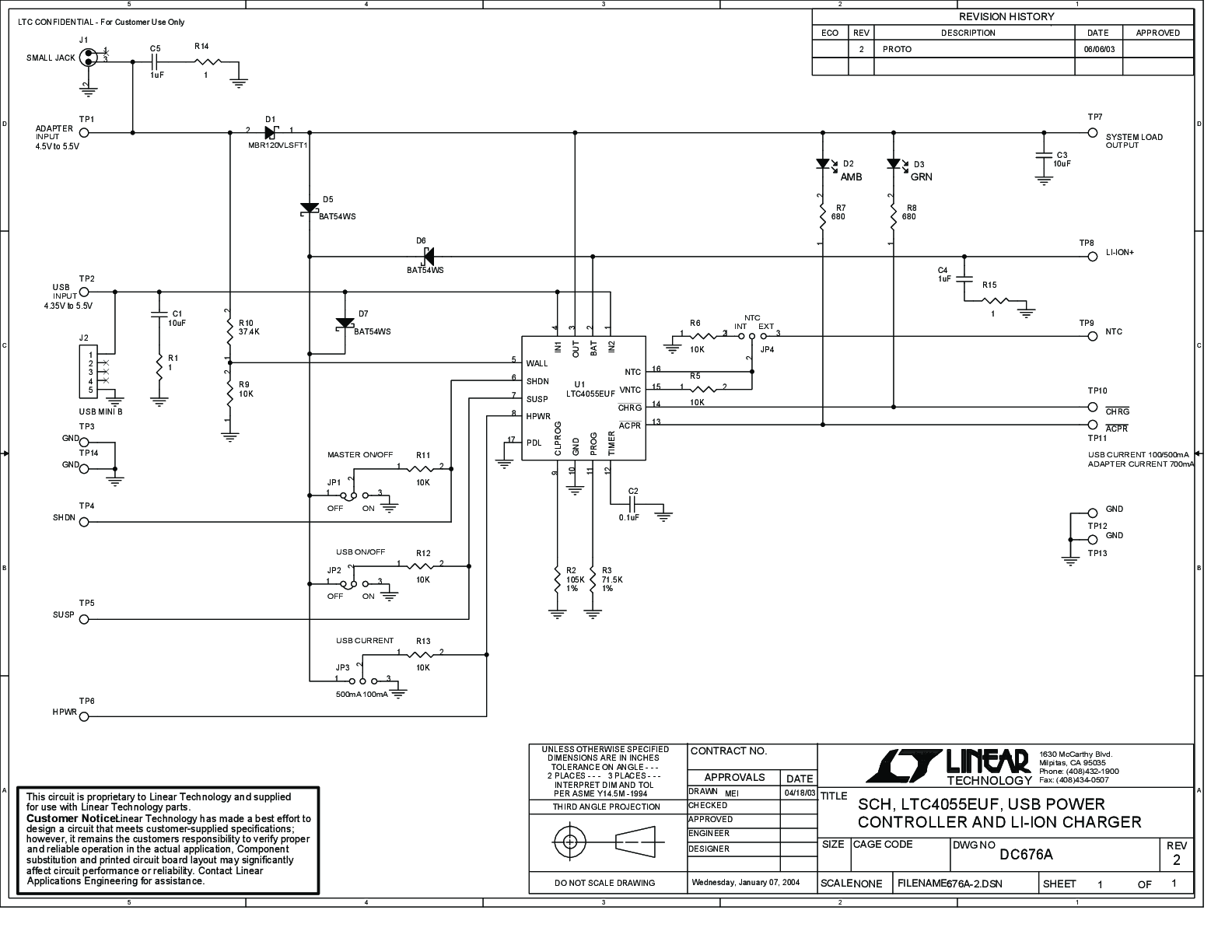

LTC4055EUF | USB Power Controller and Li-Ion Charger, Adapter Input = 4.5V to 5.5V, USB Input = 4.35V to 5.5V
