LTC4013

新規設計に推奨

60V同期整流式降圧マルチケミストリ・バッテリ・チャージャ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.72
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲： 4.5V ～60V
  • 広いバッテリ電圧範囲： 2.4V～60V
  • 鉛蓄電池およびリチウムイオン・バッテリ向けの充電アルゴリズム内蔵
  • フロート電圧精度： ±0.5%
  • 充電電流精度： ±5%
  • 最大電力点追従入力による制御
  • NTC温度補償のフロート電圧
  • 2つのオープンドレイン・ステータス・ピン
  • 熱特性が改善された28ピン 4mm×5mm DFNパッケージ
LTC4013
60V同期整流式降圧マルチケミストリ・バッテリ・チャージャ

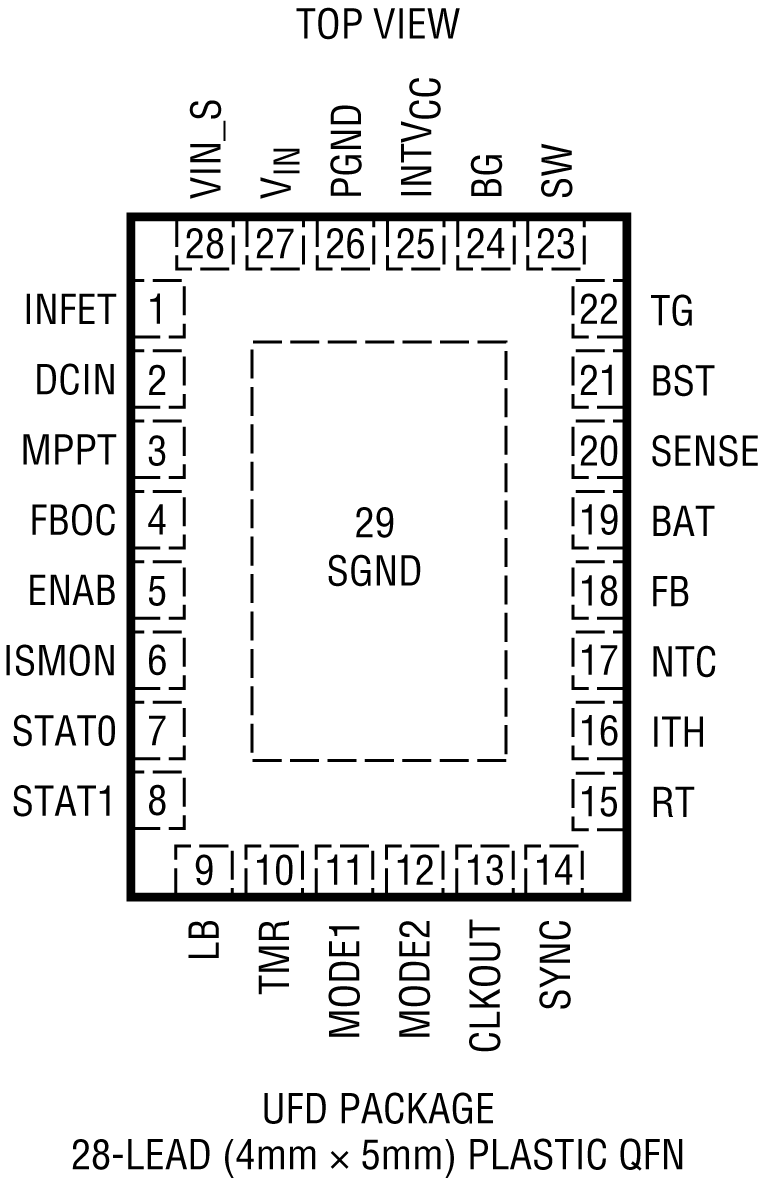

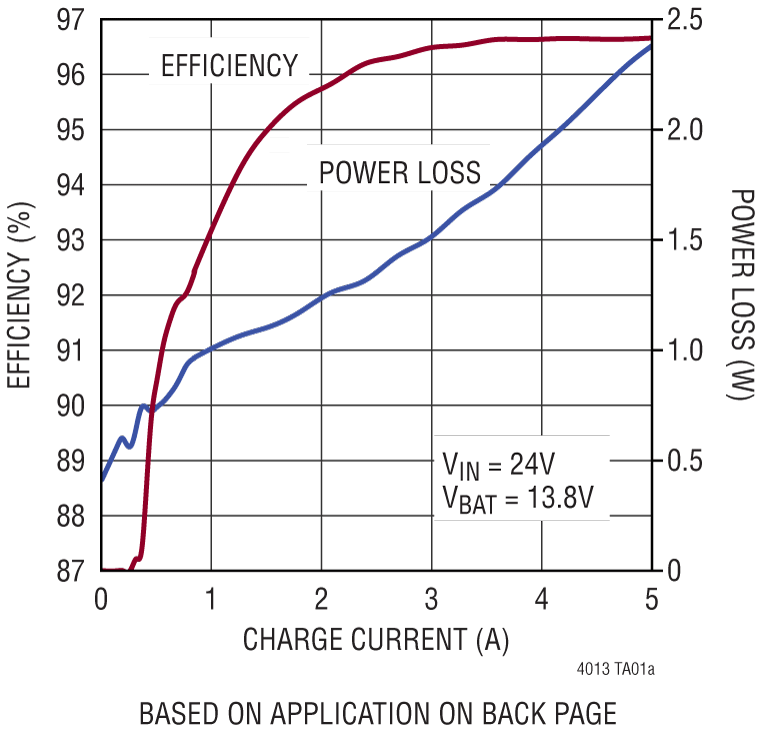

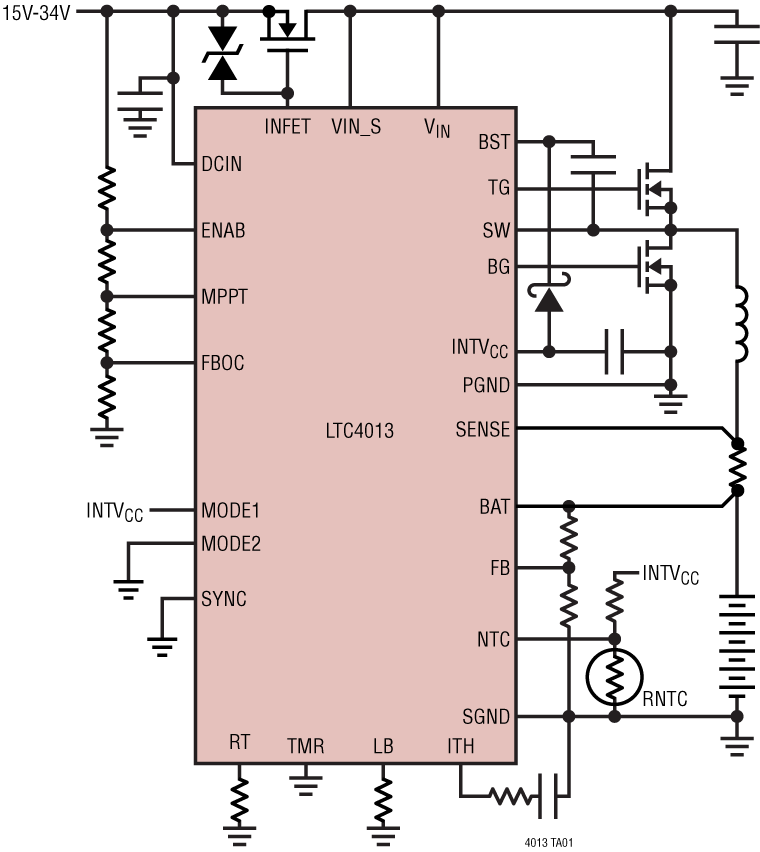

LTC4013 Application Circuit LTC4013 Performance Graph LTC4013 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

仕様に関するお知らせ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 2
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC2374B

LTC4013 Demo Board | 60V Synchronous Buck Multi-Chemistry Battery Charger, 21.5V ≤ VIN ≤ 35V or Adjustable Down to 5V; VBATT = 12V @ 5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2374A is a multi-chemistry battery charger with optional maximum power point tracking (MPPT) featuring the LTC4013. The LTC4013 has configurable 3 stage and 4 stage lead acid and Li-Ion battery algorithms in addition to 2 stage CC/CV charge cycles.


The DC2374A is set up to operate from a 21.5V to 35V supply or from a solar panel and charges a six cell lead acid battery at 5A. It also can be configured to operate down to 5V. There are optional input and output capacitors plus large inductor pads and parallel top and bottom FET pads to allow high power charging. The operating frequency, charge voltage, low battery (LB) voltage setting and timing are configurable with external resistors and a capacitor. The different charging algorithms are jumper-selectable, set by two tri-state mode pins and the TIMER pin.
DC2374B
LTC4013 Demo Board | 60V Synchronous Buck Multi-Chemistry Battery Charger, 21.5V ≤ VIN ≤ 35V or Adjustable Down to 5V; VBATT = 12V @ 5A

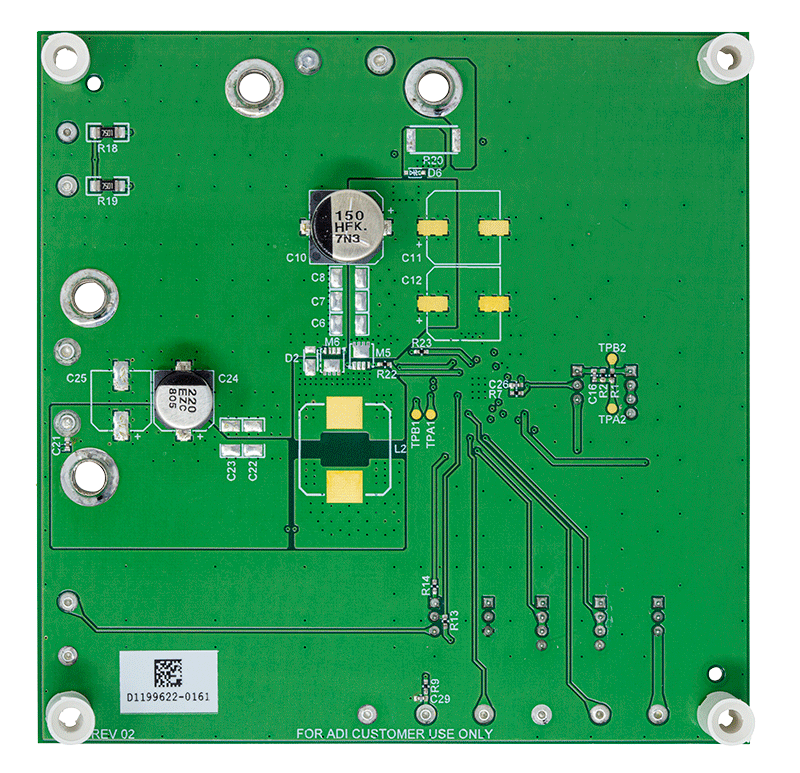

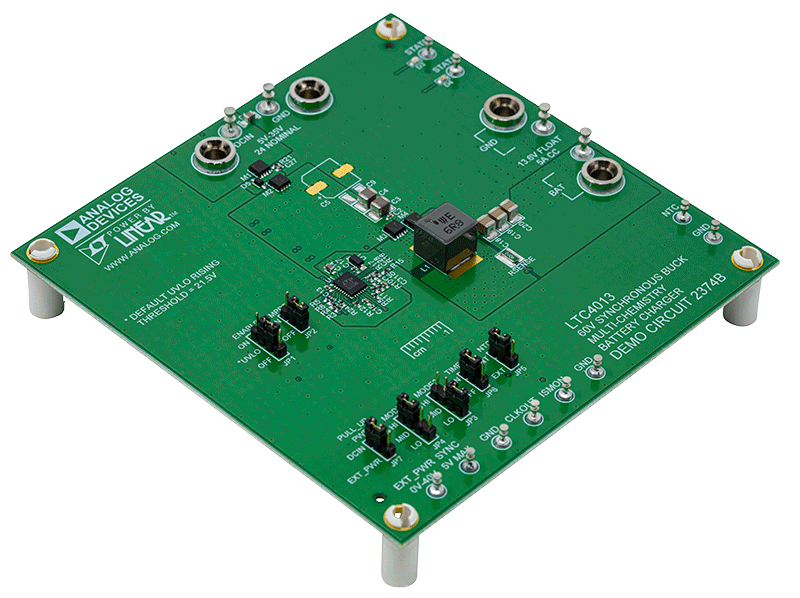

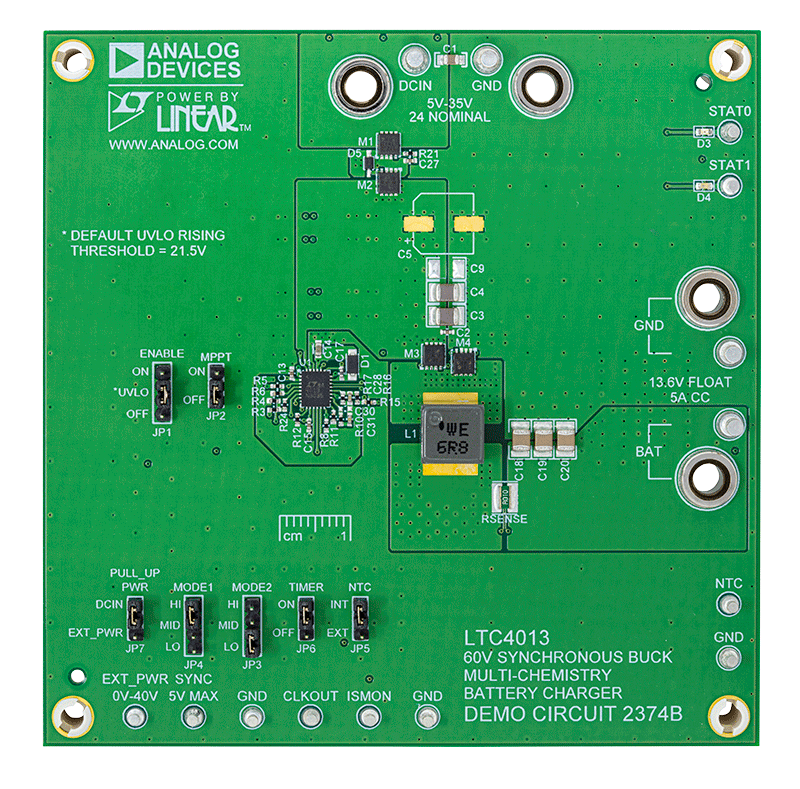

DC2374B Evaluation Board DC2374B Evaluation Board - Top View DC2374B Evaluation Board - Bottom View
