LTC3802

製造中

アップ/ダウン・トラッキングをプログラム可能な、デュアル550kHz、2フェーズ同期整流式DC/DCコントローラ

データシート 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$6.35
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広いVIN範囲：ライン･フィードフォワード補償付きの3V～30V動作
  • リーディングエッジ変調アーキテクチャにより、極めて低いデューティ・サイクルでの動作が可能
  • フェーズロック可能な固定周波数：330kHz～750kHz
  • 位相を180°ずらした2つのコントローラ
  • プログラム可能な高速パワーアップ/パワーダウン･トラッキング
  • 外付け電流センス抵抗なしでプログラム可能な電流制限
  • 軽負荷時のバーストモード動作を選択可能
  • ±1%精度の0.6V電圧リファレンス
  • 外付けNチャネルMOSFETアーキテクチャ
  • 低いシャットダウン電流： < 100μA
  • 過電圧保護とPGOODフラグ
  • 小型の28ピンSSOPおよび32ピンQFNパッケージ
LTC3802
アップ/ダウン・トラッキングをプログラム可能な、デュアル550kHz、2フェーズ同期整流式DC/DCコントローラ
Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 2

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
シリコン発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3802
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC653A

LTC3802EGN Demo Board | Dual, VIN = 7V to 24V, VOUT1 = 3.3V @ 15A, VOUT2 = 2.5V @ 15A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 653A is a dual 15A step-down DC/DC converter featuring the LTC3802EGN. The LTC3802EGN itself is a synchronous voltage mode controller. Output #1 of demonstration circuit 653A is a 3.3V / 15A rail and output #2 is a 2.5V / 15A rail. The input voltage range is 7V to 24V.The nominal switching frequency of the LTC3802 is 550kHz and its phase lockable synchronization range is 330kHz to 750kHz.
DC653A
LTC3802EGN Demo Board | Dual, VIN = 7V to 24V, VOUT1 = 3.3V @ 15A, VOUT2 = 2.5V @ 15A

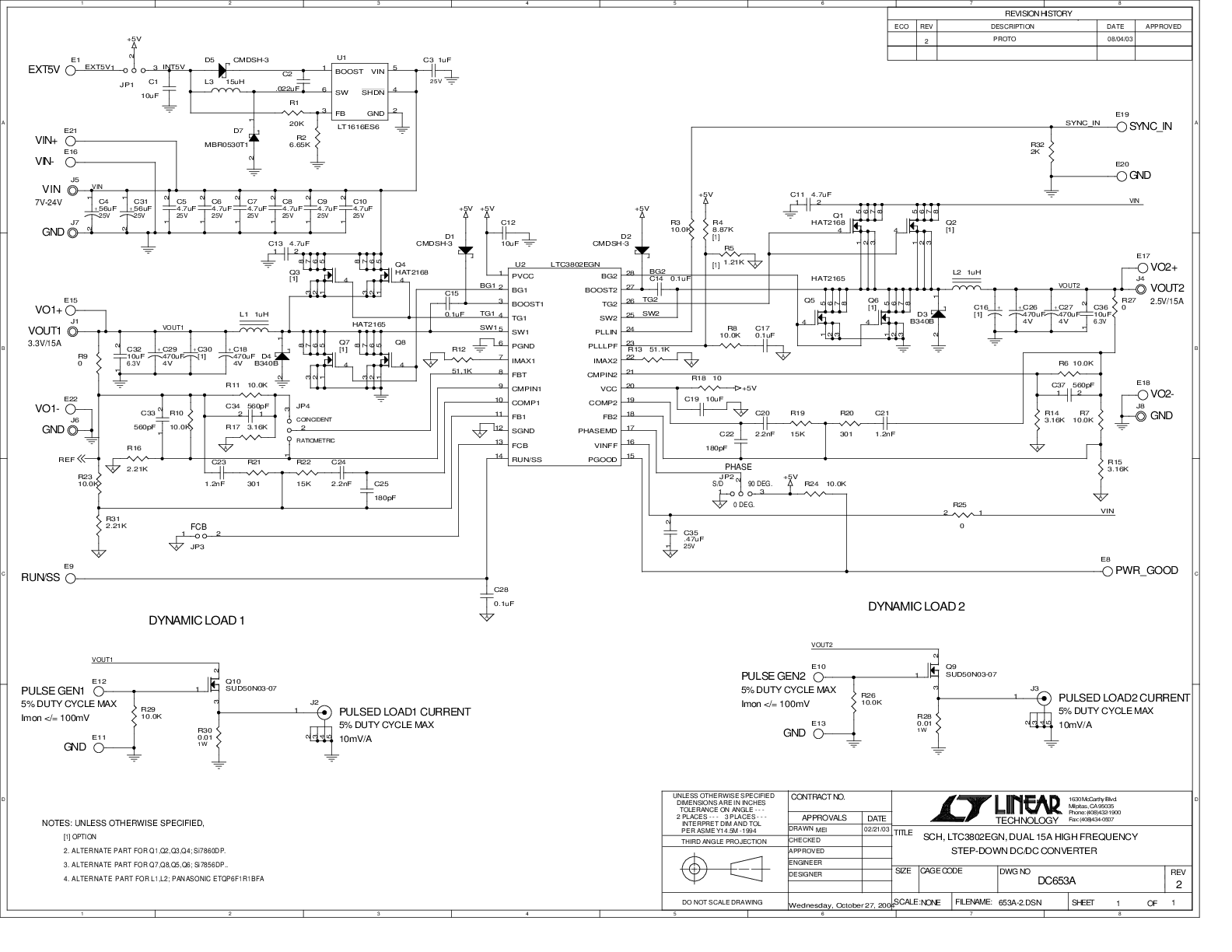

DC653A - Schematic
