LTC3738

製造中

アクティブ電圧ポジショニング付き、インテルVRM9/VRM10向け3フェーズ降圧コントローラ

データシート
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$5.59
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • MOSFETドライバ搭載の3フェーズ・コントローラ
  • 真の電流検知によりアクティブ電圧ポジショニング（AVP）をプログラム可能
  • 外部熱検出または内部熱検知をプログラム可能
  • 高精度の出力電流マッチングにより、熱性能とソリューション・サイズを最適化
  • プリチャージされた出力（VOUT）の起動をサポート
  • 差動アンプがVOUTを高精度検知
  • PWM、パルススキップ、およびステージシェッディング動作
  • 同期可能
  • フェーズあたり210kHz～530kHzの固定周波数
  • 適応型ブランキング付き出力パワーグッド・インジケータ
  • 調整可能なソフトスタート電流ランプ
  • 無効化オプション付きの短絡シャットダウン・タイマ
  • OPTI-LOOP®補償により、COUTを最小化
  • 38ピン（5mm×7mm）QFNパッケージ
LTC3738
アクティブ電圧ポジショニング付き、インテルVRM9/VRM10向け3フェーズ降圧コントローラ
VRM10 Step-Down Controller Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC721A-A

LTC3738CUHF/LTC3731CUH Demo Board | 6-Phase, 8V ≤ VIN ≤ 14V, VOUT = VRM9.X / 10.X @ 120A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuits 721A-A and 721A-B are high current step-down converters for Intel VRM/VRD10 and VRM9 processor power applications. The 6-phase DC721A-A features two current-mode PolyPhaseTM controllers, the LTC3738CUHF (3-Phase Buck Controller for Intel VRM9/VRM10 with Active Voltage Positioning and the the LTC3731CUH (3-Phase, 600kHz, Synchronous Buck Switching Regulator Controller) and provides up to 120A output current. The input voltage is from 8V to 14V and the output voltage is controlled by the VID setting.

eval board
schematic 2
DC721A-B

LTC3738CUHF Demo Board | 3-Phase, 8V ≤ VIN ≤ 14V, VOUT = VRM9.X/10.X @ 65A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuits 721A-A and 721A-B are high current step-down converters for Intel VRM/VRD10 and VRM9 processor power applications. The 6-phase DC721A-A features two current-mode PolyPhaseTM controllers, the LTC3738CUHF (3-Phase Buck Controller for Intel VRM9/VRM10 with Active Voltage Positioning and the the LTC3731CUH (3-Phase, 600kHz, Synchronous Buck Switching Regulator Controller). and provides up to 120A output current. The DC721A-B is a single LTC3738 3-phase 65A output supply. The input voltage range for both demo boards is from 8V to 14V, and the output voltage is controlled by the VID setting.
DC721A-A
LTC3738CUHF/LTC3731CUH Demo Board | 6-Phase, 8V ≤ VIN ≤ 14V, VOUT = VRM9.X / 10.X @ 120A

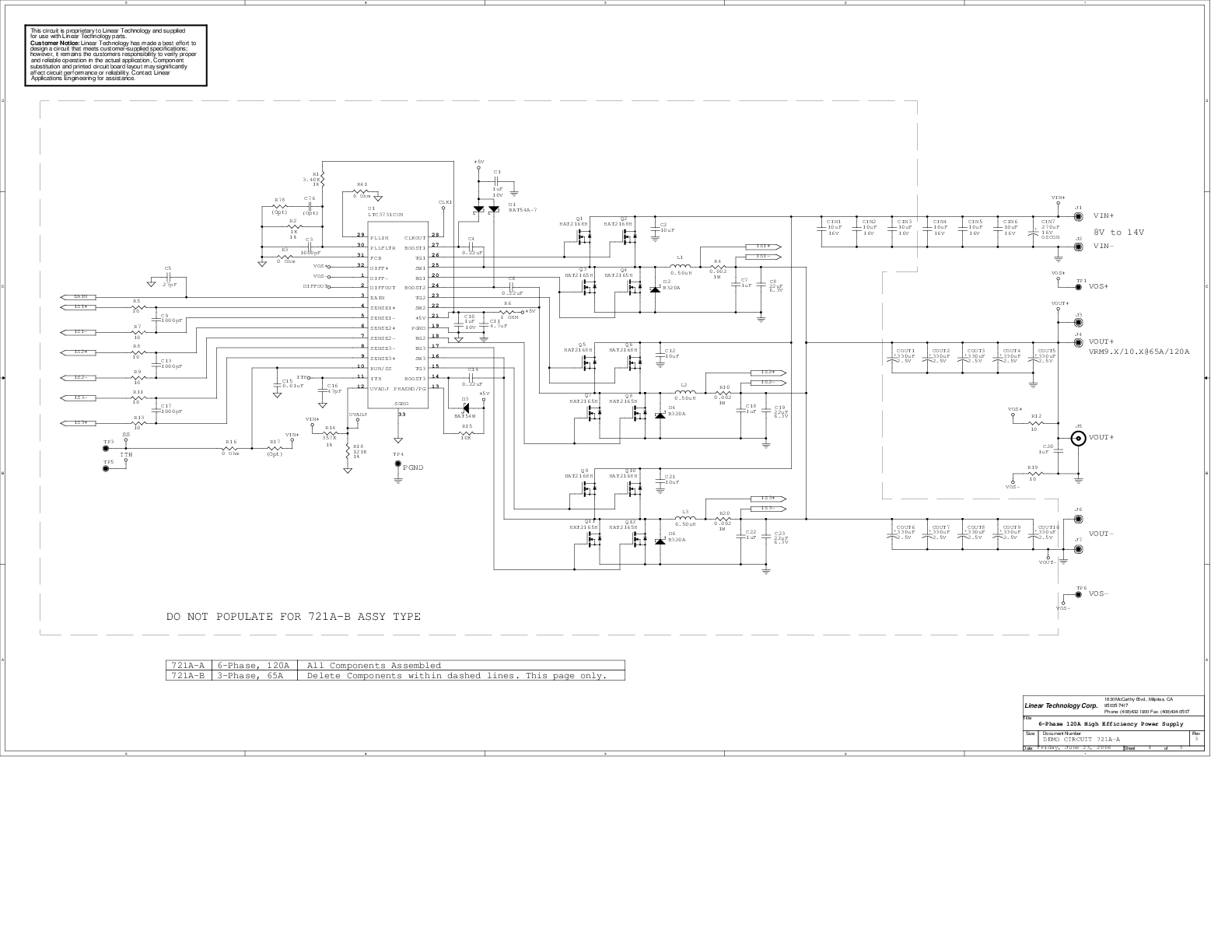

DC721A-A - Schematic
DC721A-B
LTC3738CUHF Demo Board | 3-Phase, 8V ≤ VIN ≤ 14V, VOUT = VRM9.X/10.X @ 65A
DC721A-A - Schematic
