LTC3632

製造中

高効率、高電圧20mA 同期整流式降圧コンバータ

データシート
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$2.95
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲： 4.5V～50Vで動作
  • 過電圧ロックアウトにより、60Vまでの過渡電圧からデバイスを保護
  • ハイサイドおよびローサイド・パワースイッチ内蔵
  • 補償が不要
  • 出力電流：20mA
  • 低損失動作：100%デューティサイクル
  • 低消費電流：12μA
  • 広い出力電圧範囲：0.8V～VIN
  • ±1%精度の0.8V帰還電圧リファレンス
  • 調整可能なピーク電流制限
  • 内部および外部ソフトスタート
  • 調整可能なヒステリシスを備えた高精度RUNピン・スレッショルド
  • 外付け部品がほとんど不要

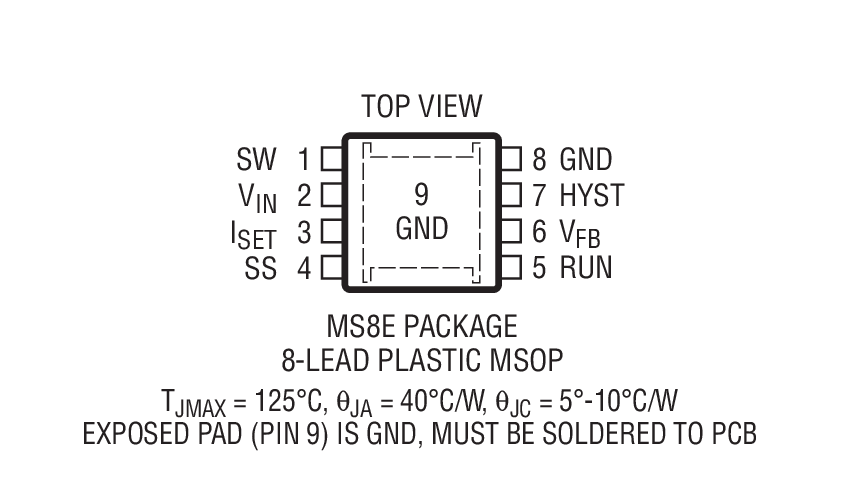

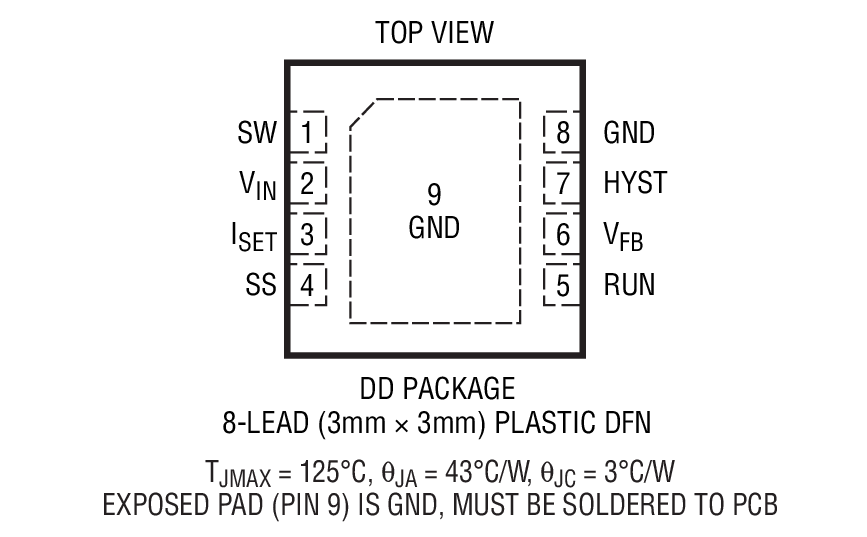

  • 高さの低い(0.75mm) 3mm×3mm DFN パッケージと熱特性が改善されたMS8Eパッケージ
LTC3632
高効率、高電圧20mA 同期整流式降圧コンバータ

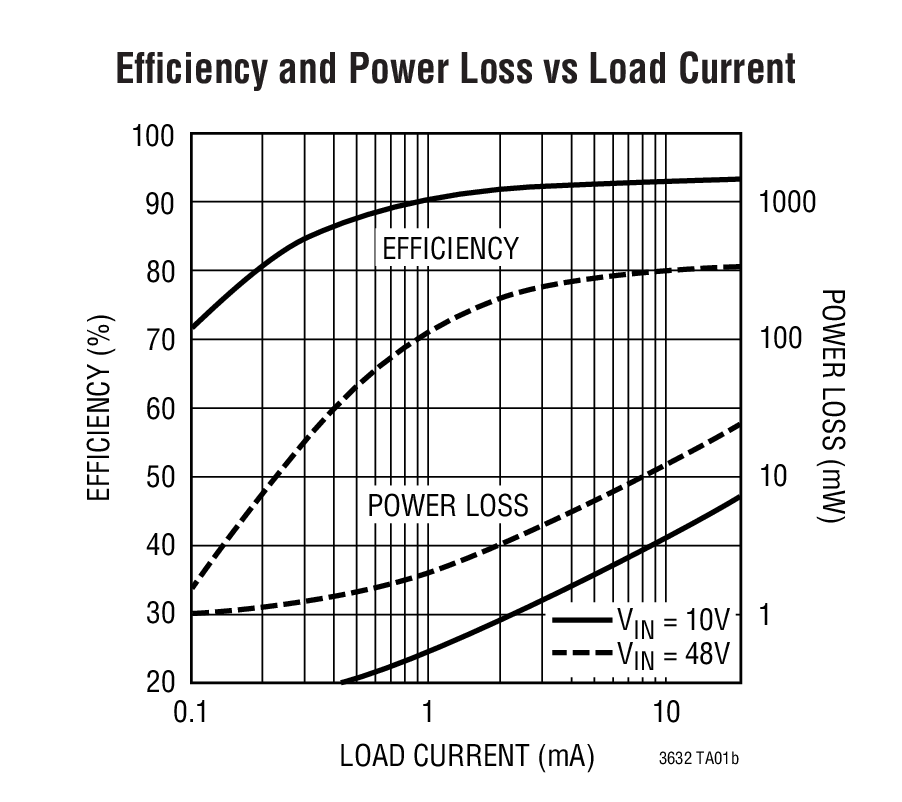

5V, 20mA Step-Down Converter Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
TimerBlox 1
LTC6991
製造中 TimerBlox：リセット可能な低周波数発振器
サージ・ストッパ、過電圧および過電流保護 1
LTC4365
新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
電流検出アンプ 1
LTC2990
新規設計に推奨 I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTC3632
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1507A

LTC3632EDD Demo Board | 60V Transients, 4.5V ≤ VIN ≤ 50V, VOUT = 1.8V/3.3V/5V @ 20mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1507A is a high efficiency step-down DC/DC converter featuring LTC3632EDD with internal high side and synchronous power switches that draws only 12µA quiescent current. It has a wide 4.5V to 50V input range and internal over voltage monitor capable of protecting the part through 60V surges. The jumper selectable outputs are 1.8V, 3.3V and 5V. LTC3632EDD can supply up to 20mA load current with a programmable peak current limit that provides a simple method for optimizing efficiency in lower current applications.
DC1507A
LTC3632EDD Demo Board | 60V Transients, 4.5V ≤ VIN ≤ 50V, VOUT = 1.8V/3.3V/5V @ 20mA

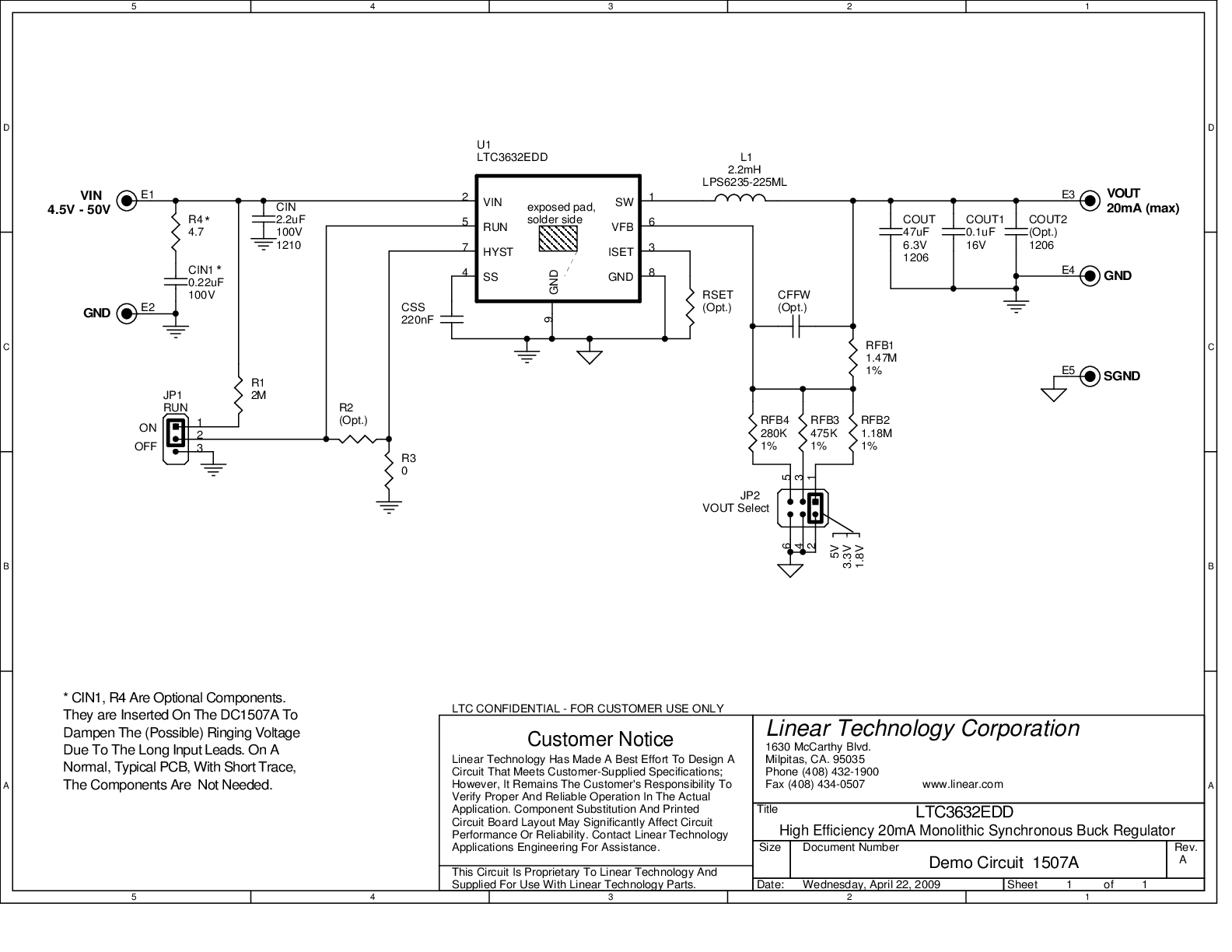

DC1507A - Schematic
