LTC3499

新規設計に推奨

逆バッテリ保護付き750mA同期整流式昇圧DC/DCコンバータ

データシート
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$2.60
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • DC/DCコンバータおよび負荷の逆バッテリ保護
  • 高効率：最大94%
  • 1.8V入力で5V/175mAを生成
  • 1.8V～5.5Vの入力電源で動作
  • 調整可能な出力電圧：2V～6V
  • 起動時に突入電流を制御
  • シャットダウン時の出力切断
  • 低ノイズ1.2MHz PWM動作
  • 小型の外付け部品
  • 自動 Burst Mode® 動作 (LTC3499)
  • 軽負荷で連続スイッチング（LTC3499B）
  • 過電圧保護
  • 8ピン（3mm×3mm×0.75mm）DFNおよびMSOPパッケージ
LTC3499
逆バッテリ保護付き750mA同期整流式昇圧DC/DCコンバータ
Two AA Cells to 5V Synchronous Boost Converter Battery Current vs VIN Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3499
  • LTC3499B
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC849B

LTC3499BEDD Demo Board | Reverse Batt Protection, 1.8V ≤ VIN ≤ 3V or 4.2V, VOUT = 3.3V @ up to 500mA or VOUT = 5V @ up to 480mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 849B is a 750mA, 1.2MHz Synchronous Boost Converter with Reverse Battery Protection featuring the LTC3499BEDD. The LTC3499"B" has Burst Mode disabled and will continuously switch at light loads. The demo board demonstrates a DC/DC boost converter, with a 750mA switch current limit, providing a jumper-selectable 3.3V output at 250mA from a two cell input voltage, or a 5V output at 170mA from either a two cell or a Li-ion battery.The input range is 1.8V to 3V when the output is 3.3V and the output current can be up to 500mA depending on the input voltage. The input range is 1.8V to 4.2V when the output is 5V and the output current can be as high as 480mA.


The LTC3499BEDD offers integrated reverse battery protection up to –6V for both the part and the load, drawing typically less than 1µA of current.

eval board
schematic 2
DC849A

LTC3499EDD Demo Board | Reverse Batt Protection, 1.8V ≤ VIN ≤ 3V or 4.2V, VOUT = 3.3V @ up to 250mA or VOUT = 5V @ up to 170mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 849A is a 750mA, 1.2MHz Synchronous Boost Converter with Reverse Battery Protection featuring the LTC3499EDD. The demo board demonstrates a DC/DC boost converter, with a 750mA switch current limit, providing a jumper-selectable 3.3V output at 250mA from a two cell input voltage, or a 5V output at 170mA from either a two cell or a Li-ion battery.The input range is 1.8V to 3V when the output is 3.3V and the output current can be up to 500mA depending on the input voltage. The input range is 1.8V to 4.2V when the output is 5V and the output current can be as high as 480mA.


The LTC3499EDD offers integrated reverse battery protection up to –6V for both the part and the load, drawing typically less than 1uA of current.
DC849B
LTC3499BEDD Demo Board | Reverse Batt Protection, 1.8V ≤ VIN ≤ 3V or 4.2V, VOUT = 3.3V @ up to 500mA or VOUT = 5V @ up to 480mA
DC849B - Schematic
DC849A
LTC3499EDD Demo Board | Reverse Batt Protection, 1.8V ≤ VIN ≤ 3V or 4.2V, VOUT = 3.3V @ up to 250mA or VOUT = 5V @ up to 170mA

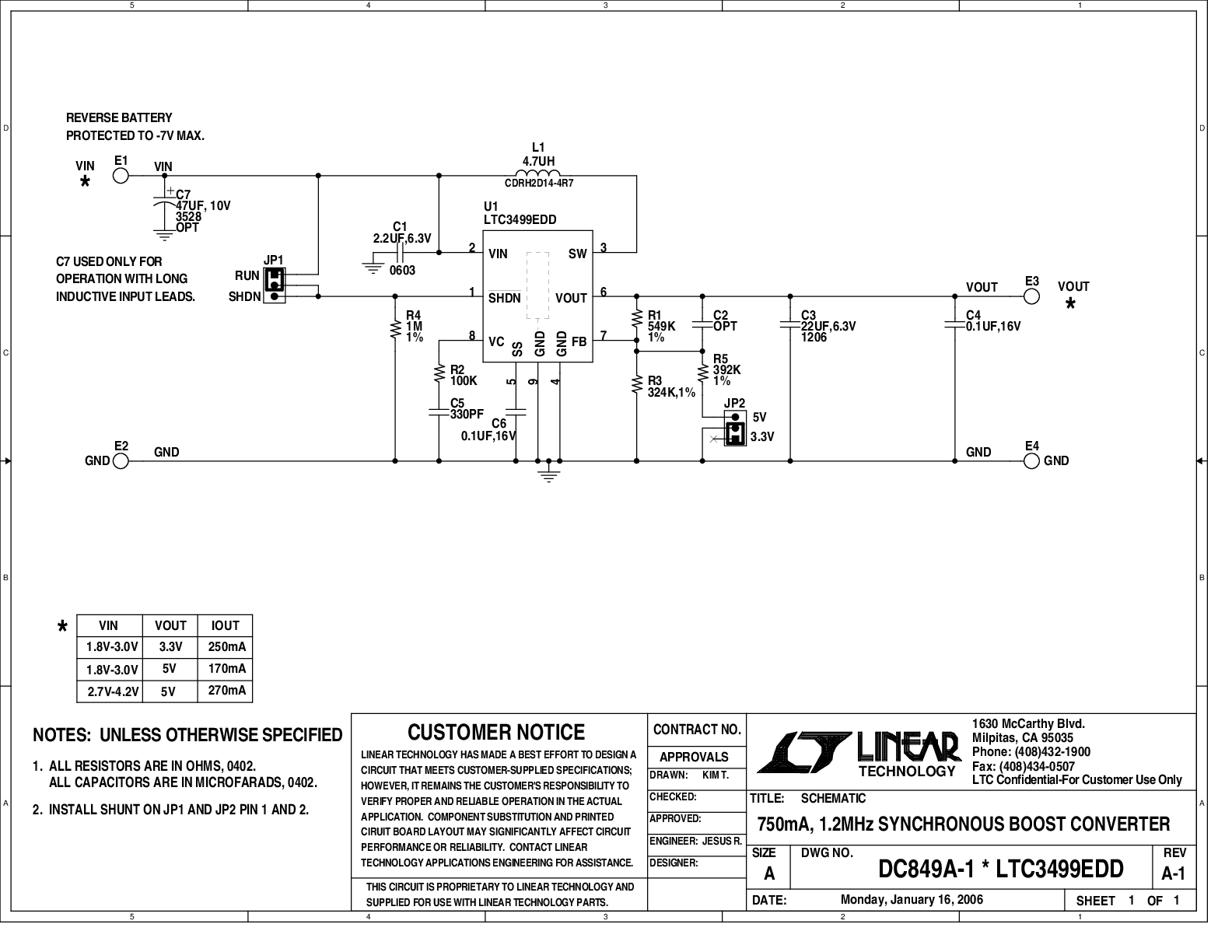

DC849A - Schematic
