LTC3450

新規設計に推奨

小型TFT-LCDディスプレイ用トリプル出力電源

データシート 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.37
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 3つの電圧を生成：
    • 5.1V/10mA
    • -5Vまたは-10Vまたは-15V/500μA
    • 10Vまたは15V/500μA
  • 90%以上の効率
  • 低い出力リップル：5mVP-P以下
  • 部品の高さが1mmの完全なソリューション
  • 制御された電源投入シーケンス：AVDD/VGL/VGH
  • シャットダウン時にすべての出力が切断され、能動的に放電
  • 低ノイズの固定周波数動作
  • 周波数低減入力により、ブランク・モードで高効率を達成
  • 超低消費電流：スキャン・モードで75μA（標準）
  • 3mm×3mm 16ピンQFNパッケージ
LTC3450
小型TFT-LCDディスプレイ用トリプル出力電源

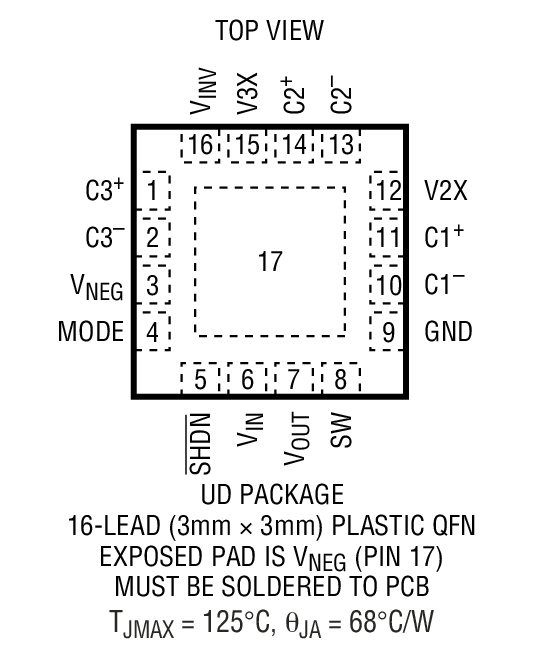

5.1V, –10V, 15V Triple Output TFT-LCD Supply AVDD Efficiency vs VIN Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC553A

LTC3450EUD | Triple Output TFT-LCD Supply, VIN = 1.5V to 4.6V, VOUT = 5.1V/10mA, 15V/500uA, -10V/500uA

今すぐ購入 詳細を表示

製品詳細

DC553A: Demo Board for the LTC3450 Triple Output Power Supply for Small TFT-LCD Displays.



DC553A
LTC3450EUD | Triple Output TFT-LCD Supply, VIN = 1.5V to 4.6V, VOUT = 5.1V/10mA, 15V/500uA, -10V/500uA

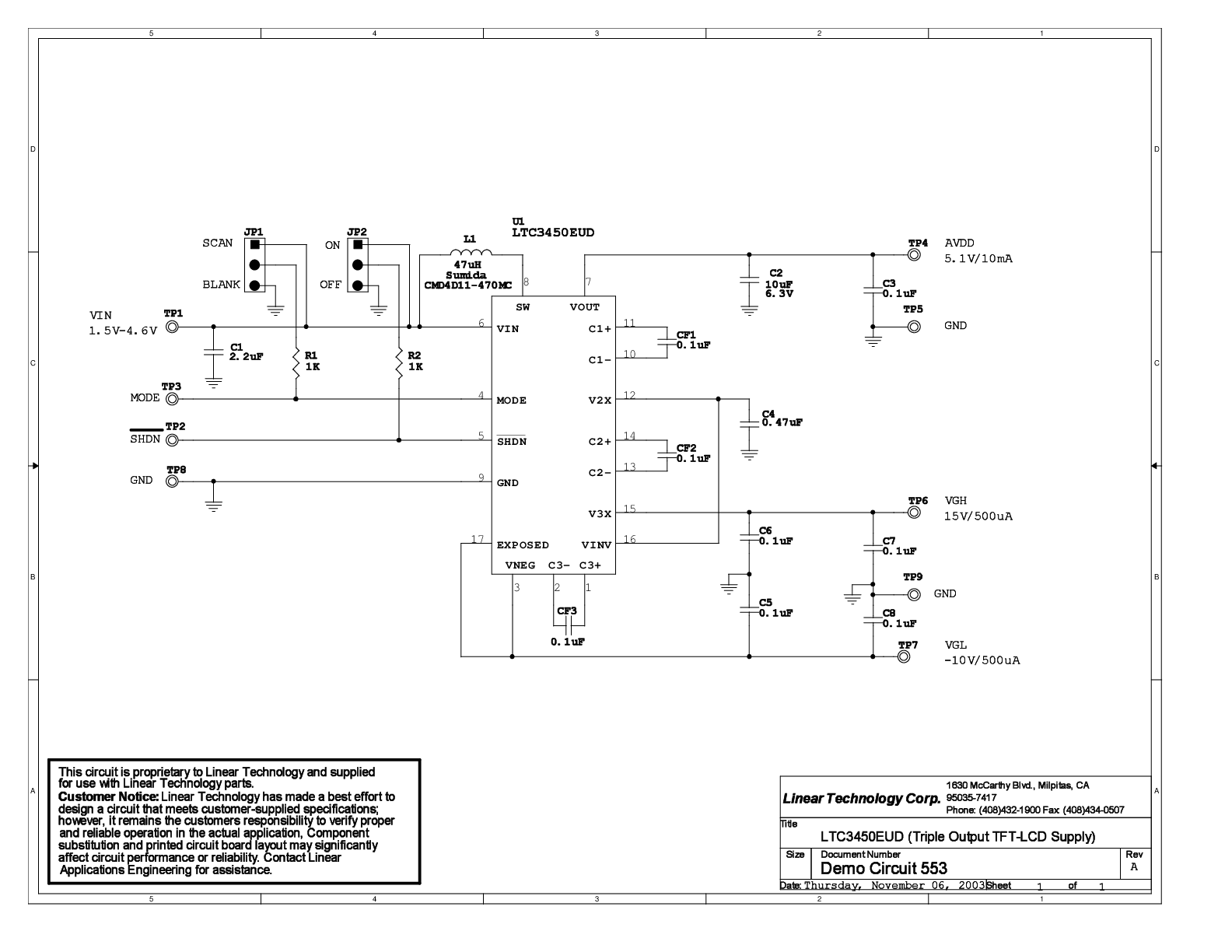

DC553A - Schematic
