LTC3421
製造中出力切断機能付き、3A、3MHzマイクロパワー同期整流式昇圧コンバータ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$4.66
製品の詳細
- 同期整流：最大96%の効率
- 真の出力切断
- 突入電流制限
- 非常に低い消費電流：12μA
- 最大1.5Aの連続出力電流
- 最大3MHzの固定周波数動作
- 0.5V～4.5Vの入力範囲
- 2.4V～5.25Vの可変出力電圧
- 1V起動を保証
- プログラム可能な電流制限
- プログラム可能なソフトスタート
- 同期可能な発振器
- 手動または自動のバーストモード動作
- バッテリ低下検知コンパレータ
- 1μA以下のシャットダウン電流
- 1.22Vのリファレンス出力電圧
- 熱特性が改善された小型（4mm×4mm）QFNパッケージ
LTC3421は、高効率、電流モード、固定周波数の昇圧DC/DCコンバータで、真の出力切断機能と突入電流制限機能を備えています。 このデバイスは0.10ΩのNチャネルMOSFETスイッチと0.14ΩのPチャネル同期整流器を内蔵しています。LTC3421は外付けの受動素子を使用して、出力電圧、スイッチング周波数、電流制限、ソフトスタート、バーストモード・スレッショルド、ループ補償を容易にプログラム可能です。
消費電流はバーストモード動作時にわずか12μAで、携帯アプリケーションでバッテリ寿命を最大限に延ばすことができます。発振周波数は最大3MHzまでの範囲でプログラム可能ですが、SYNCピンに印加される外部クロックに同期することも可能です。オープンドレインの用途が限定されないバッテリ低下検知コンパレータを内蔵しています。また、シャットダウン時に2次バッテリ・セルが電力供給するアプリケーションにおいて動作を継続します。
さらに、1μAシャットダウン、アンチリンギング制御、熱制限、リファレンス出力などの特長があります。
LTC3421は小型4mm×4mm QFNパッケージで供給されます。
アプリケーション
- ハンドヘルド・コンピュータ
- コードレス電話
- GPSレシーバ
- バッテリ・バックアップ電源
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 1
仕様に関するお知らせ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3421EUF#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC3421EUF#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products |
||
| LTC3421EUF#PBF | 製造中 | |
| LTC3421EUF#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LTC3421
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
評価用キット

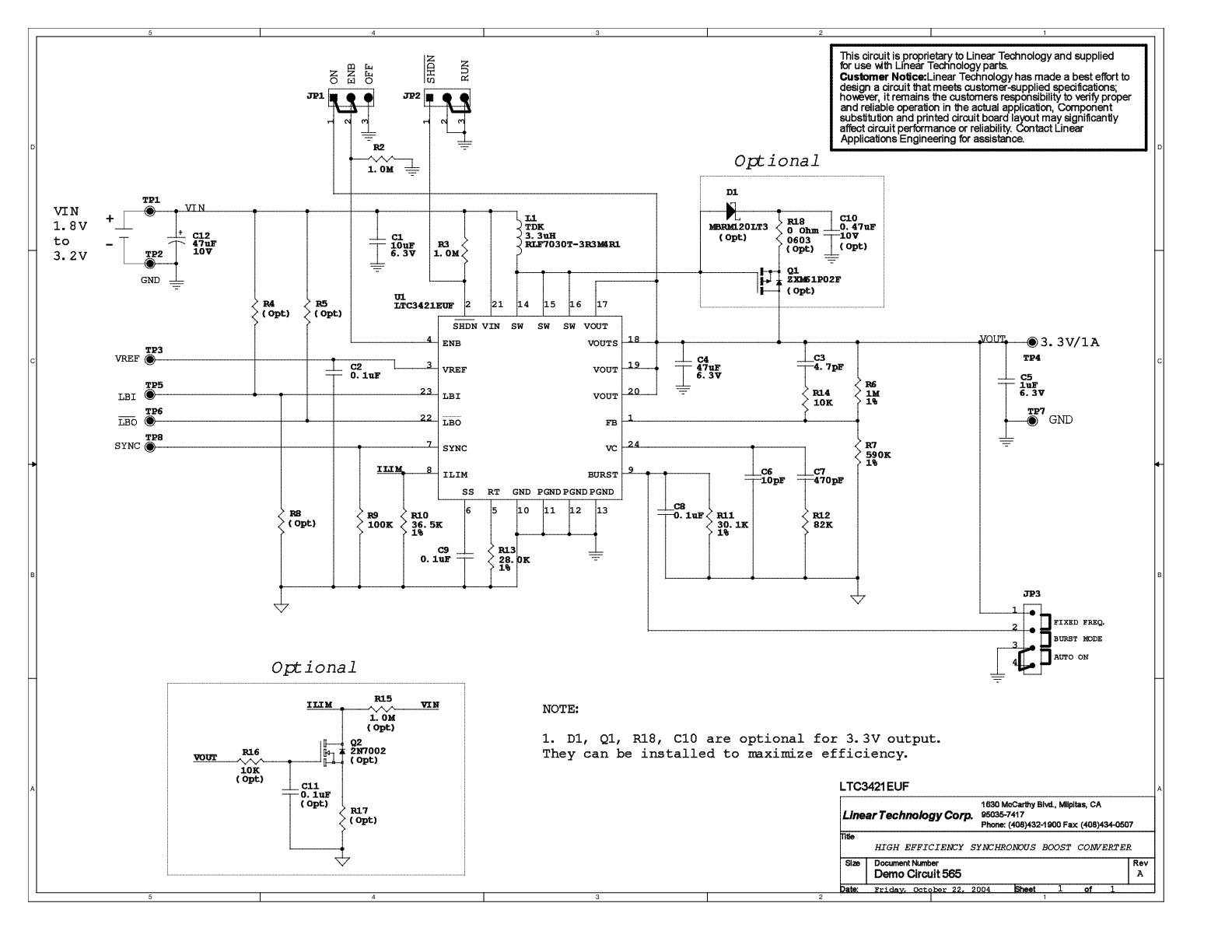

LTC3421EUF | VIN = 1.8 V ～ 3.2 V、VOUT = 3.3 V（1 A 時）
