LTC3355

新規設計に推奨

SCAPチャージャとバックアップ・レギュレータを内蔵した20V/1A降圧DC/DCシステム

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：3V～20V
  • 出力電圧範囲：2.7V～5V
  • 1A電流モード降圧メイン・レギュレータ
  • 1個のスーパーキャパシタを電源とする5A昇圧バックアップ・レギュレータ
  • 昇圧レギュレータは最小0.5Vで動作するので、スーパーキャパシタのエネルギーを最大限に利用可能
  • プログラム可能なスーパーキャパシタ充電電流：1A（過電圧保護あり）
  • チャージャは1セルの定電流/定電圧バッテリ充電をサポート
  • VINの電流制限値をプログラム可能
  • 昇圧出力の電流制限値をプログラム可能
  • VINのパワーフェイル・インジケータ
  • VCAPのパワーグッド・インジケータ
  • lVOUTのパワーオン・リセット出力
  • 小型20ピン4mm × 4mm QFNパッケージ
LTC3355
SCAPチャージャとバックアップ・レギュレータを内蔵した20V/1A降圧DC/DCシステム
Supercapacitor Charger and Ride-Through Power Supply Backup Operation Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4353
新規設計に推奨 デュアル低電圧理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3355

ソフトウェアおよびシミュレーション 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2040A

LTC3355EUF Demo Board | 12V to 4V/1A Buck Regulator + SCAP Charger & Backup Boost Regulator

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2040A is a 12V to 4V/1A regulator with an integrated supercap charger and backup boost regulator featuring the LTC3355EUF. The LTC3355 charges up a 3F supercapacitor from the output when the 12V input is available. When the 12V input fails, the backup boost regulator supplies the output until the energy in the supercapacitor is depleted. Figure 2 illustrates how long a 3F supercapacitor can provide a 4W output when the input power fails (~600ms).



DC2040A
LTC3355EUF Demo Board | 12V to 4V/1A Buck Regulator + SCAP Charger & Backup Boost Regulator

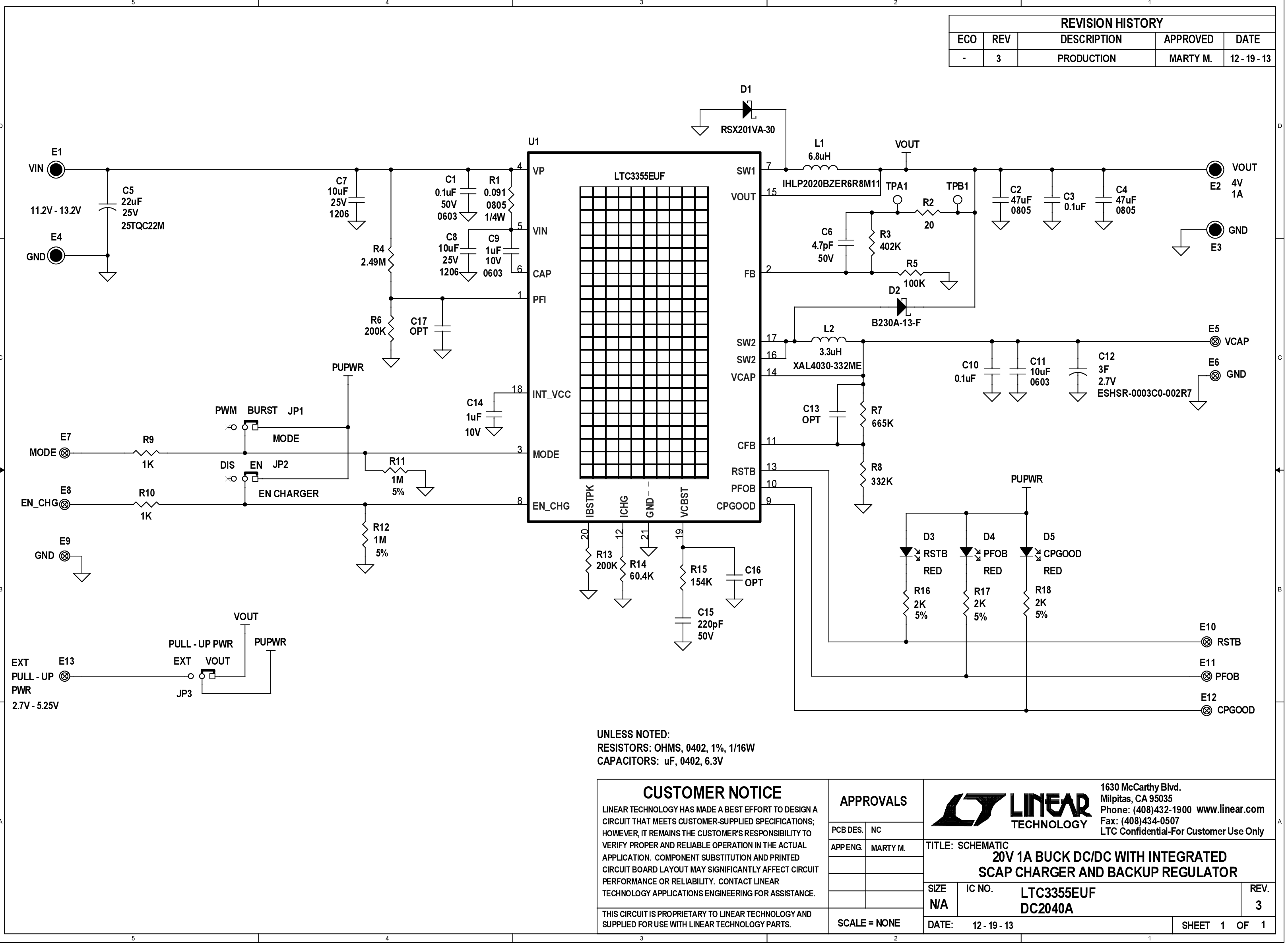

DC2040A - Schematic
