LTC3331

新規設計に推奨

環境発電（エナジーハーベスト)バッテリ・チャージャを内蔵したナノパワー昇降圧DC/DCコンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.25
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力プライオリタイザを備えたデュアル入力、シングル出力DC/DCコンバータ
    • 環境発電入力：3.0V～19Vの降圧DC/DCコンバータ
    • バッテリ入力：最大4.2Vの昇降圧DC/DCコンバータ
  • 以下のフロート電圧をプログラム可能な10mAシャント・バッテリ・チャージャ：3.45V、4.0V、4.1V、4.2V
  • バッテリ電圧低下時に切断
  • 超低静止電流：950nA（無負荷時）
  • スーパーキャパシタ・バランサ内蔵
  • 出力電流：最大50mA
  • DC/DCコンバータの出力電圧、降圧コンバータのUVLO、昇降圧コンバータのピーク入力電流をプログラム可能
  • 低損失の全波ブリッジ整流器を内蔵
  • 入力保護用シャント回路：最大25mA（VIN ≥ 20V）

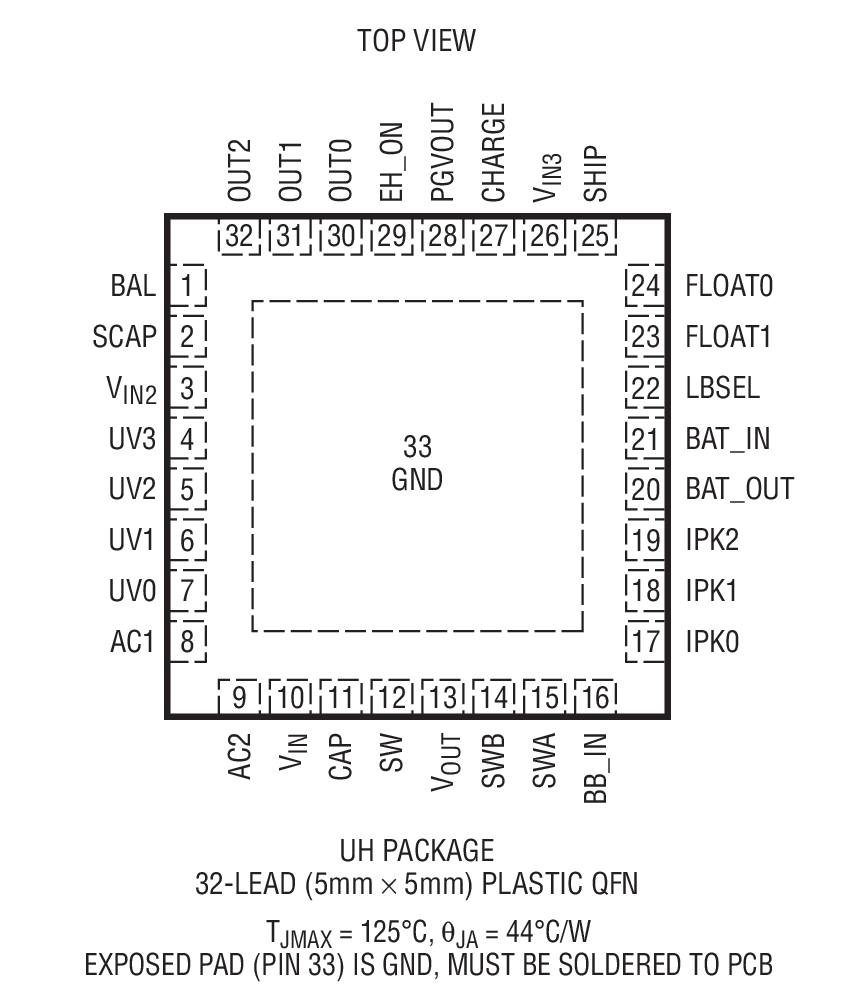

  • 5mm × 5mmのQFN-32パッケージ
LTC3331
環境発電（エナジーハーベスト)バッテリ・チャージャを内蔵したナノパワー昇降圧DC/DCコンバータ

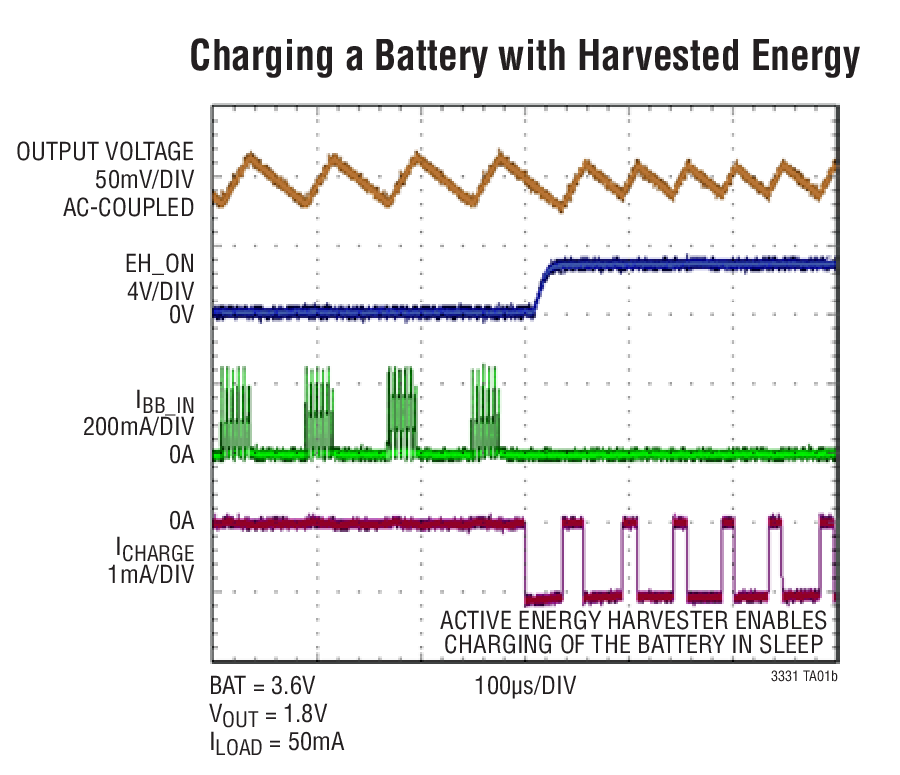

Charging a Battery with Harvested Energy Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3331
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2321A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2321A is a low power wireless sensor node development platform equipped with an E-ink display for user feedback. The system is capable of monitoring and managing its available energy, logging information from sensors and sharing this data over a wireless network.


The board is designed to connect to the DC2344A or DC2509A energy harvesting demonstration boards which output a regulated power supply as well as status information from energy harvesting ICs and their backup batteries. Two coulomb counters on the DC2321A allow the processor to monitor the energy output of these batteries which will vary depending on the amount of energy which can be harvested from the system’s surroundings.


A DC2274A-A SmartMesh Manager must be used in order to evaluate the networking features of the DC2321A.

eval board
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC2151A

LTC3331EUH Demo Board | Dual Input, Buck Energy Harvester with 10mA Shunt Charger Plus Buck-Boost for Li Ion System Power, 3V ≤ VIN ≤ 18V; Adj 1.8V ≤ VOUT ≤ 5V

今すぐ購入 詳細を表示

製品詳細

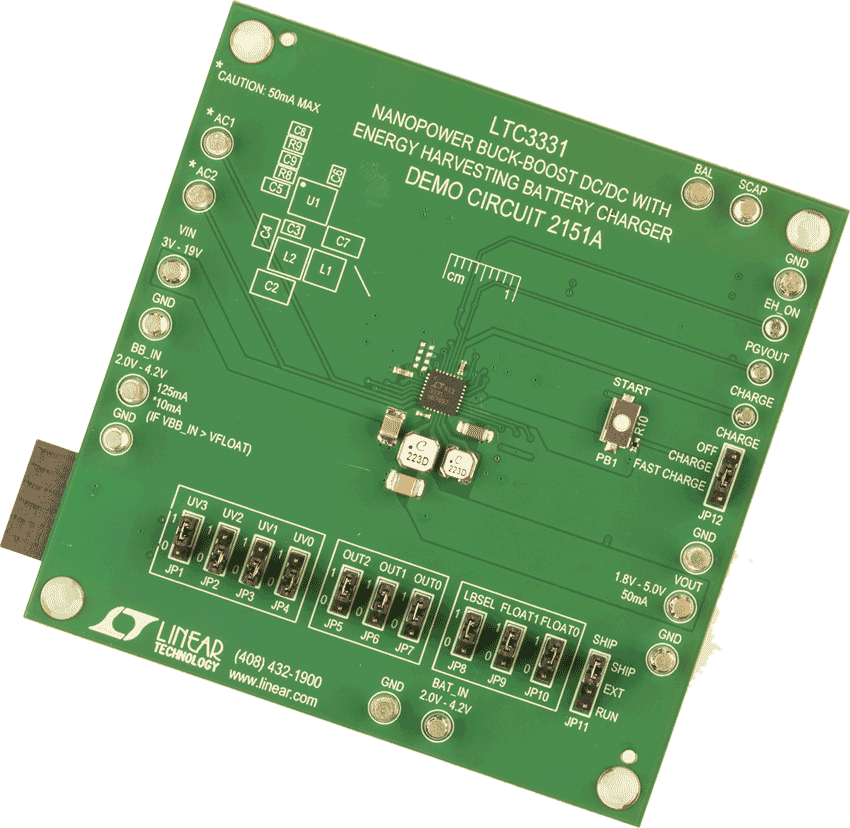

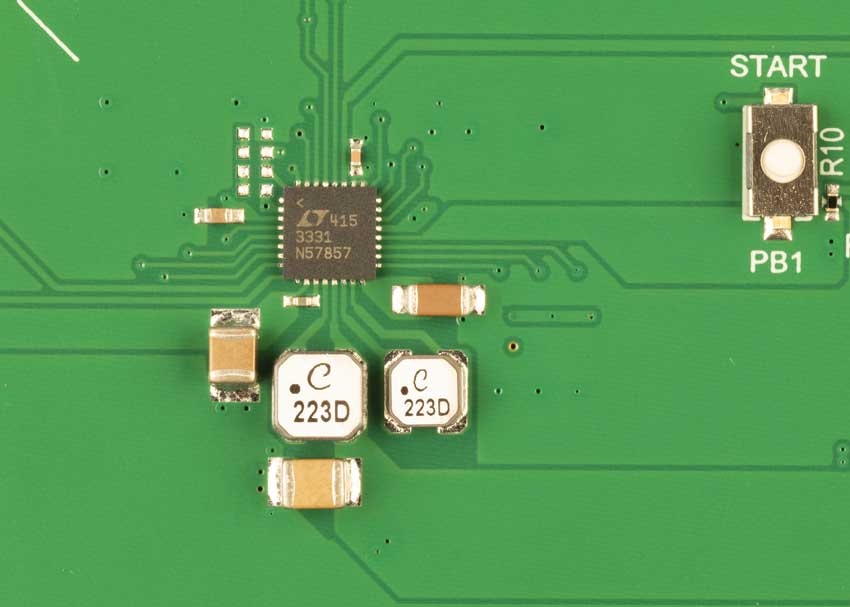

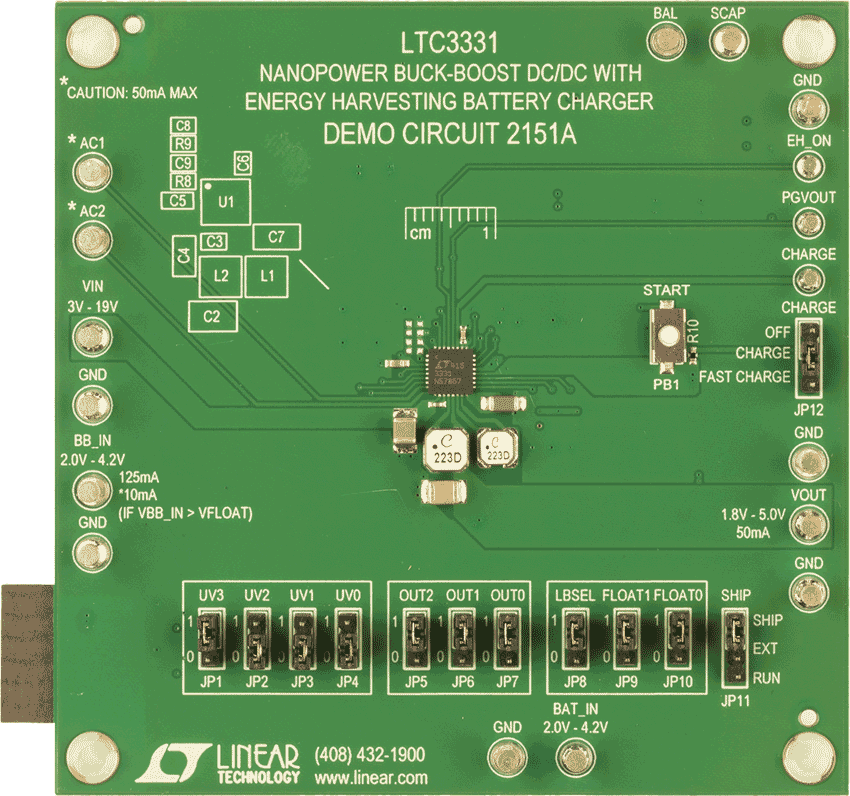

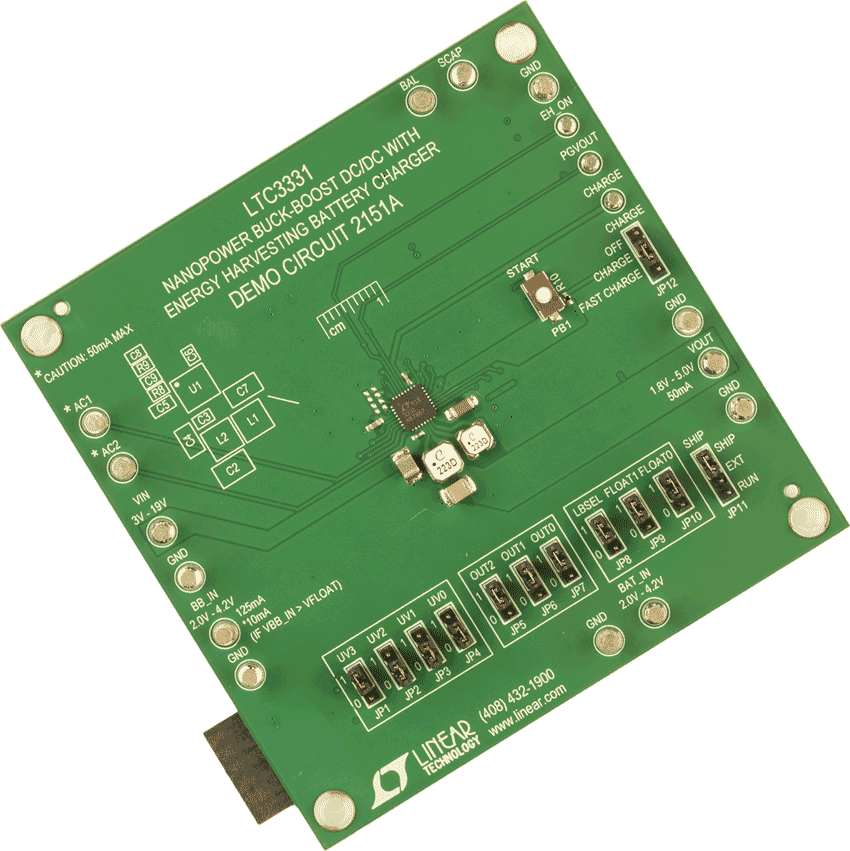

Demonstration Circuit DC2151A is a nanopower buckboost DC/DC with energy harvesting battery charger featuring the LTC3331. The LTC3331 integrates a high voltage energy harvesting power supply plus a DC/DC converter powered by a rechargeable cell battery to create a single output supply for alternative energy applications. The energy harvesting power supply, consisting of an integrated low-loss full-wave bridge with a high voltage buck converter, harvests energy from piezoelectric, solar or magnetic sources. The rechargeable cell input powers a buck-boost converter capable of operating down to 1.8V at its input. Either DC/DC converter can deliver energy to a single output. The buck operates when harvested energy is available, reducing the quiescent current drawn on the battery to essentially zero. The buck-boost takes over when harvested energy goes away.
DC2321A
Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A
DC2321A Evaluation Board
DC2151A
LTC3331EUH Demo Board | Dual Input, Buck Energy Harvester with 10mA Shunt Charger Plus Buck-Boost for Li Ion System Power, 3V ≤ VIN ≤ 18V; Adj 1.8V ≤ VOUT ≤ 5V

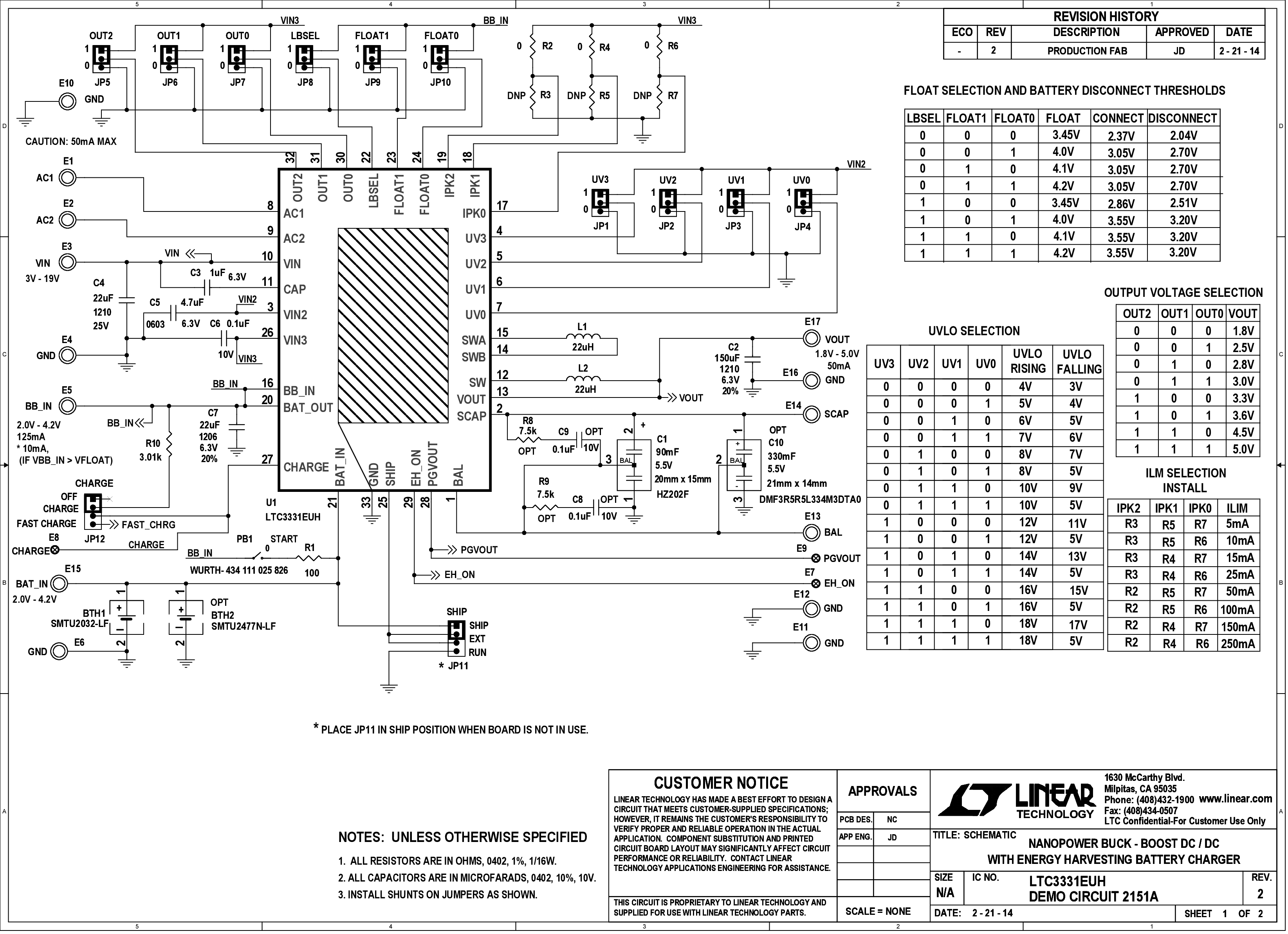

DC2151A Demo Board DC2151A Demo Board DC2151A Demo Board DC2151A Demo Board DC2151A - Schematic
