LTC3128

新規設計に推奨

入力電流制限精度の高い3Aモノリシック昇降圧スーパーキャパシタ・チャージャ/バランサ

データシート
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$4.72
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最大3Aまでプログラム可能な高精度（±2%）平均入力電流制限
  • コンデンサの最大電圧制限値をプログラム可能
  • アクティブな充電バランス調整により、容量が不揃いのコンデンサを高速充電
  • 1個のコンデンサも積層コンデンサも充電
  • 入力電圧範囲：1.73V～5.5V
  • 出力電圧範囲：1.8V～5.5V
  • 充電時のVOUTからの静止電流：<2μA
  • シャットダウン時の出力切断：シャットダウン時のIQは1μA未満
  • パワーグッド・コンパレータ
  • 電源障害インジケータ

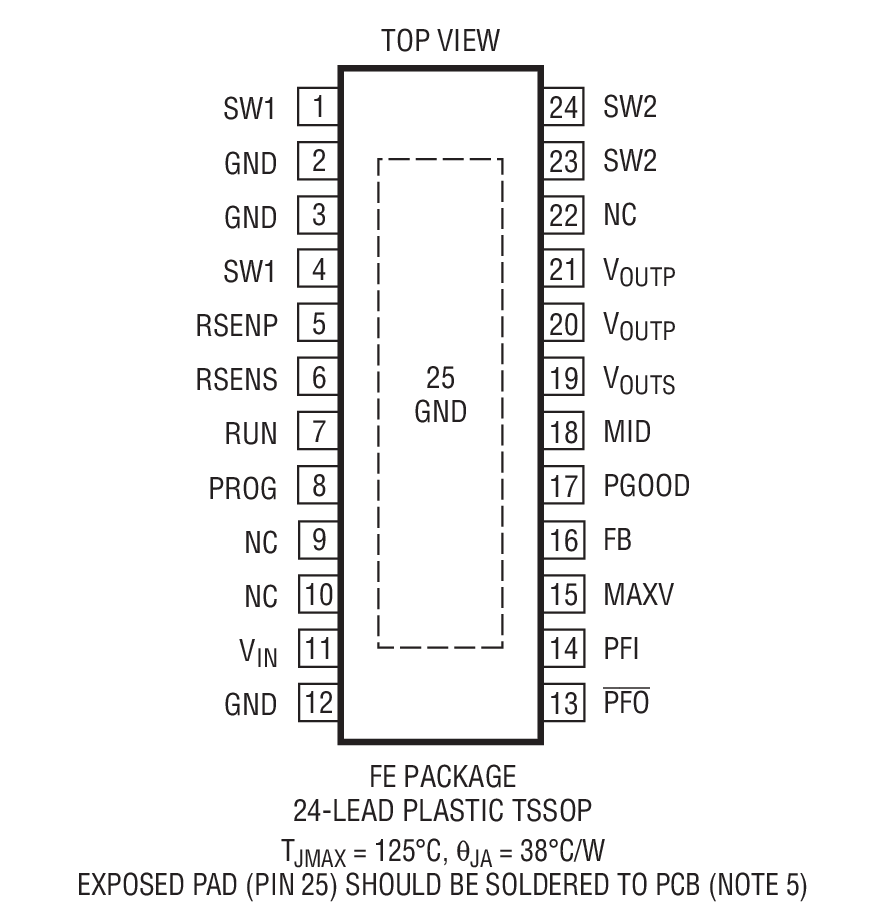

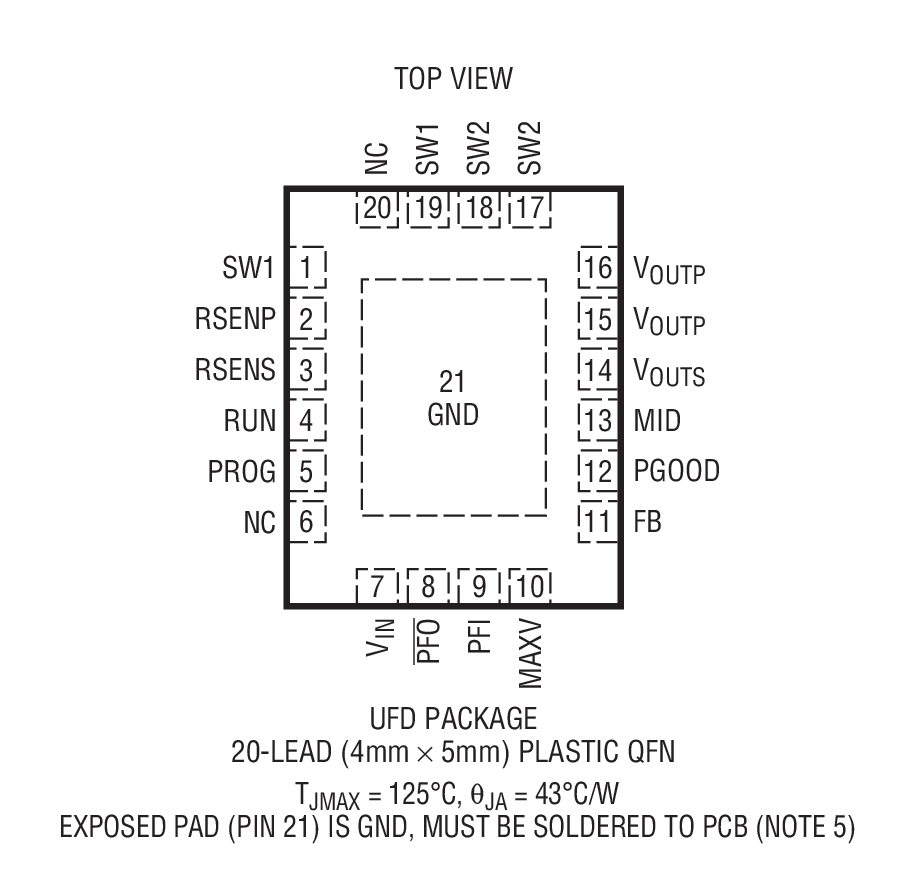

  • 熱特性の改善された20ピン(4mm × 5mm × 0.75mm)QFNパッケージおよび24ピンTSSOPパッケージ
LTC3128
入力電流制限精度の高い3Aモノリシック昇降圧スーパーキャパシタ・チャージャ/バランサ

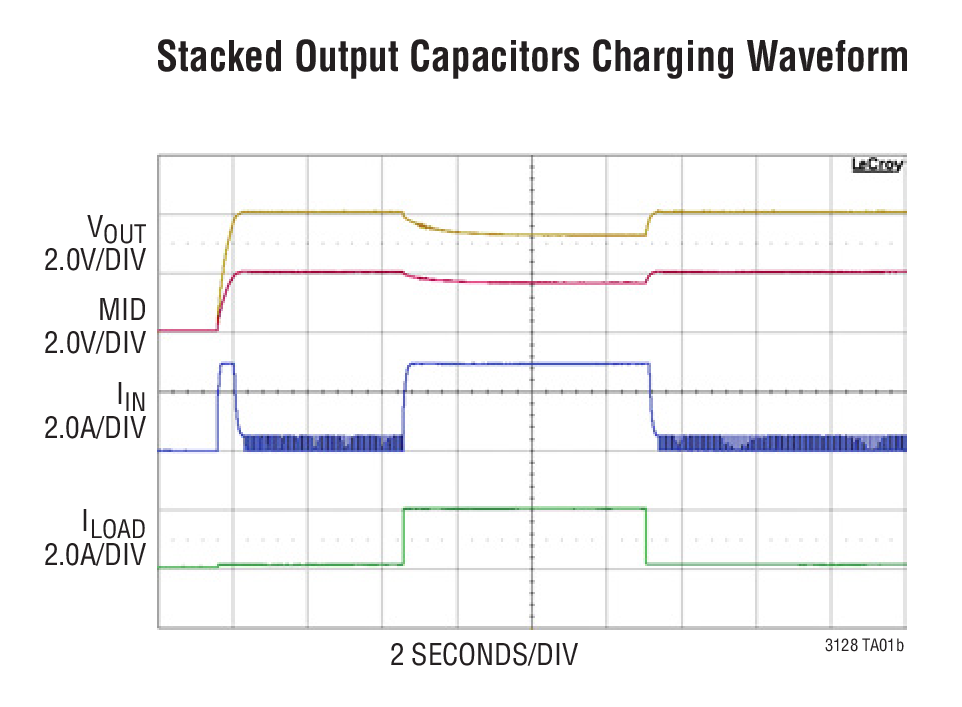

Wide VIN (3A Programmed Input Current) to 4.2V Stacked Output Capacitors Charging Waveform Product Package 1 Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・バッテリ・チャージャ 1
LTC4040
新規設計に推奨 2.5Aバッテリ・バックアップ・パワーマネージャ
スーパーキャパシタ・チャージャ 1
LTC3110
新規設計に推奨 2A双方向昇降圧DC/DCレギュレータおよびチャージャ/バランサ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3128
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

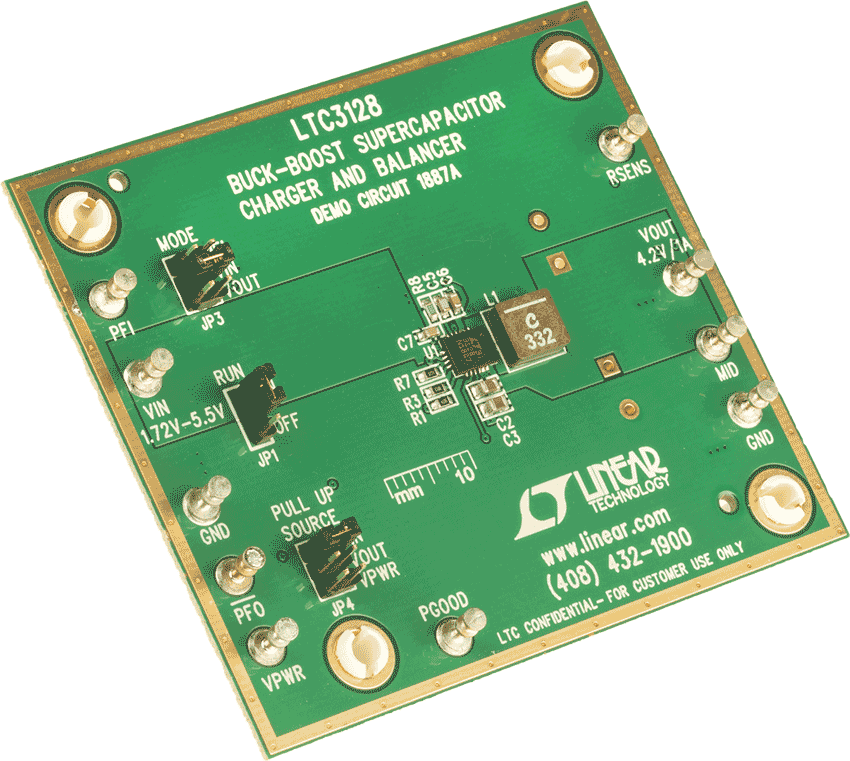

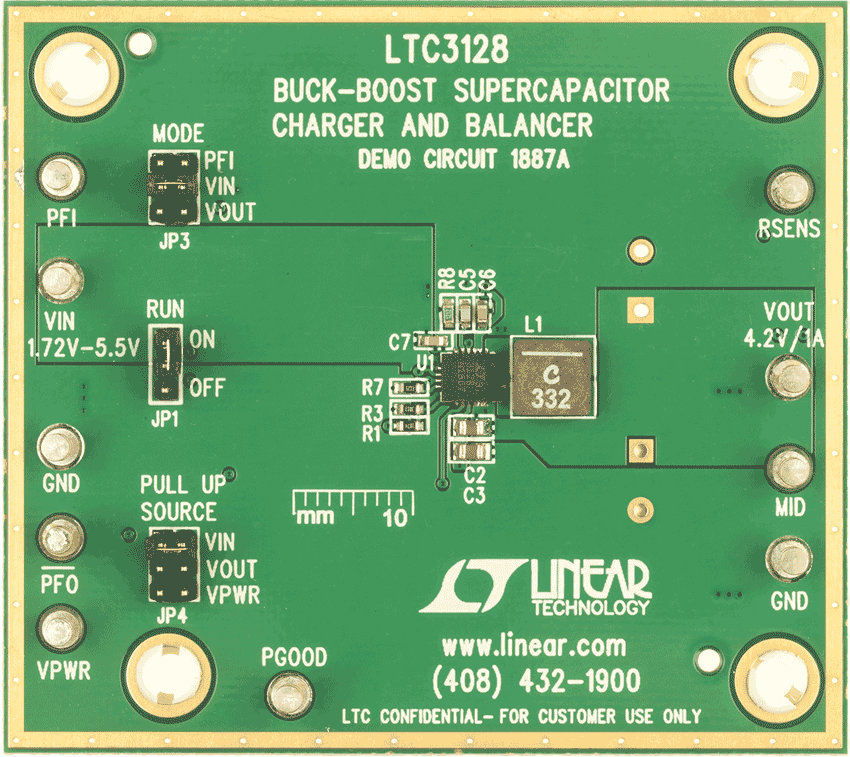

DC1887A

LTC3128 Demo Board | 2-Cell Supercap Charger and Balancer: 1.72VIN to 5.5VIN @ up to 3A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1887 is a DC/DC supercapacitor buck-boost charger and balancer converter featuring the LTC3128. The DC1887A operates over 1.72V to 5.5V input and charges the output up to 5.5V. Also, the LTC3128 has 2% precision input current limit, which allows the circuit to operate effectively with current limited input power sources like the USB. The 1.2MHz switching frequency operation results in a small and efficient circuit. The converter provides high output voltage accuracy (typically ±2%) over a 1.72V to 5.5V input. The demonstration circuit can be easily modified to generate different output voltages.
DC1887A
LTC3128 Demo Board | 2-Cell Supercap Charger and Balancer: 1.72VIN to 5.5VIN @ up to 3A

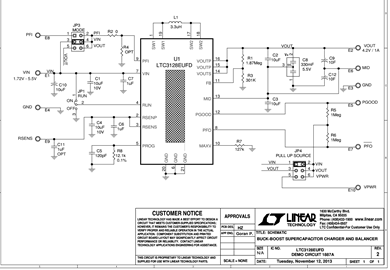

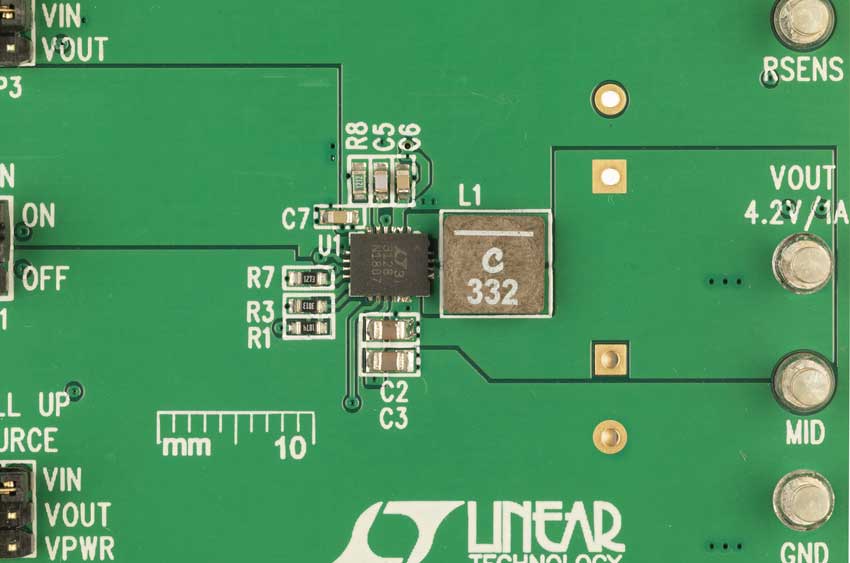

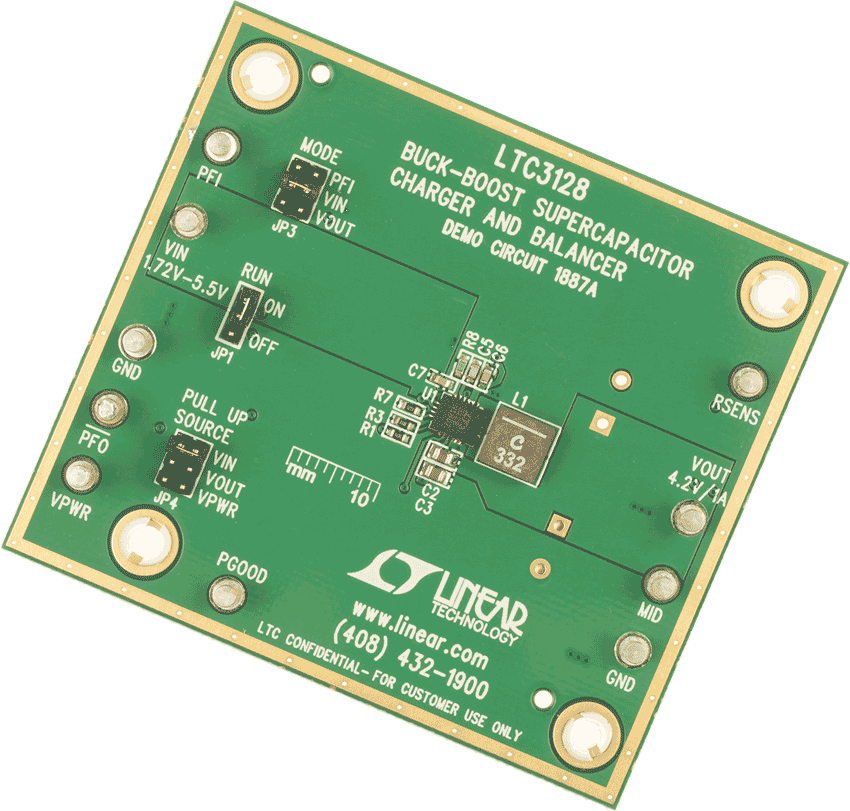

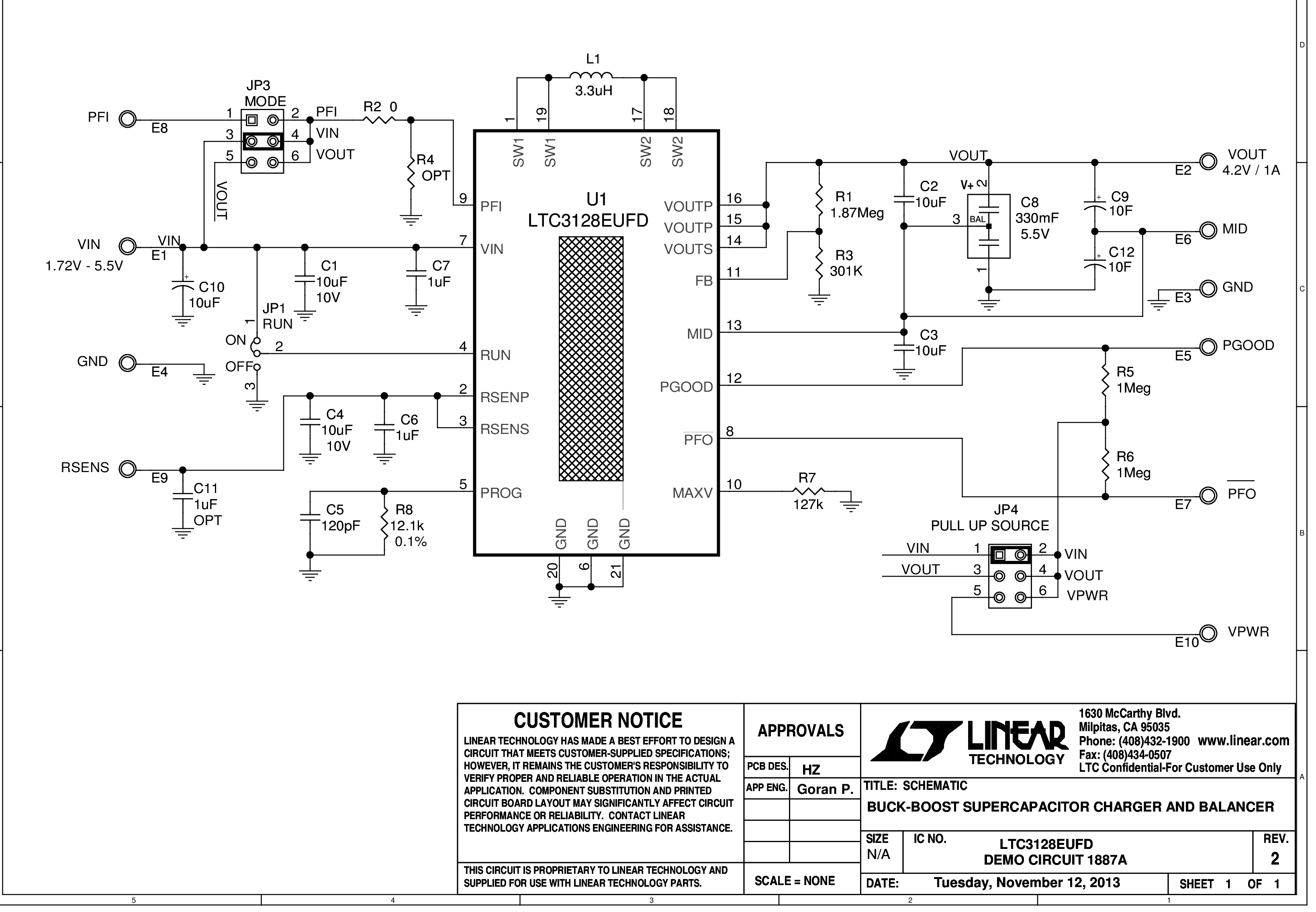

DC1887A Demo Board DC1887A Demo Board DC1887A Demo Board DC1887A Demo Board DC1887A - Schematic
