LTC3121

新規設計に推奨

出力切断機能を備えた15V、1.5A同期整流式昇圧DC/DCコンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.81
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

    製品の詳細

    • 入力電圧範囲：1.8V～5.5V、起動後は500mV
    • 出力電圧範囲：2.2V～15V
    • 出力電流（VIN = 5V、VOUT = 12V）：400mA
    • シャットダウン時に出力を入力から切断
    • 同期整流動作：最大95%の効率
    • 突入電流の制限
    • 外部クロックに同期できる最大3MHzの調整可能なスイッチング周波数
    • 選択可能なBurst Mode®動作：IQ = 25μA
    • 出力過電圧保護
    • ソフトスタート
    • シャットダウン時のIQは1μA未満
    • 熱特性が改善された12ピン、3mm × 4mm DFNパッケージ
    LTC3121
    出力切断機能を備えた15V、1.5A同期整流式昇圧DC/DCコンバータ
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    信頼性データ 1

    ユーザ・ガイド 1

    データシート

    これは最新改訂バージョンのデータシートです。

    さらに詳しく
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
    LTC4417
    		新規設計に推奨 優先順位付け PowerPath™ コントローラ
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    LTspice 2

    下記製品はLTspiceで使用することが出来ます。:

    • LTC3121

    LTpowerCAD 1

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTpowerCAD

    LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

    評価用キット

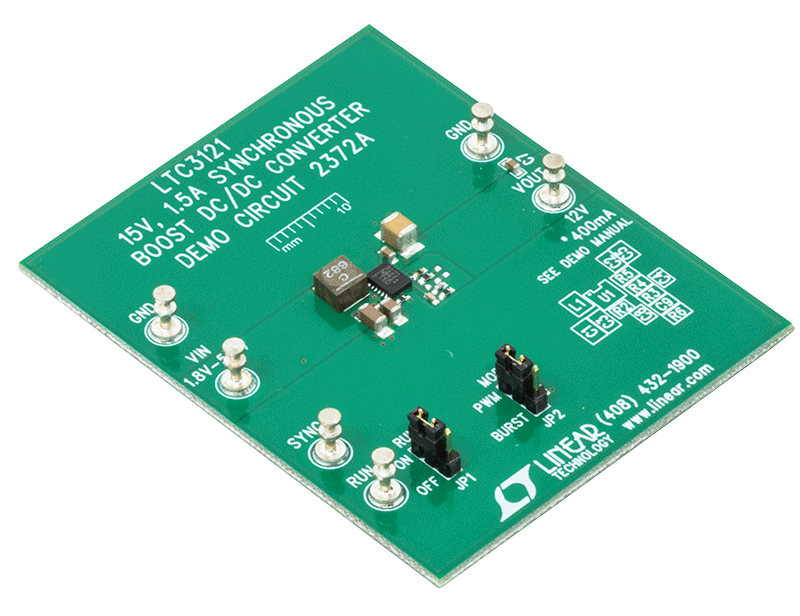

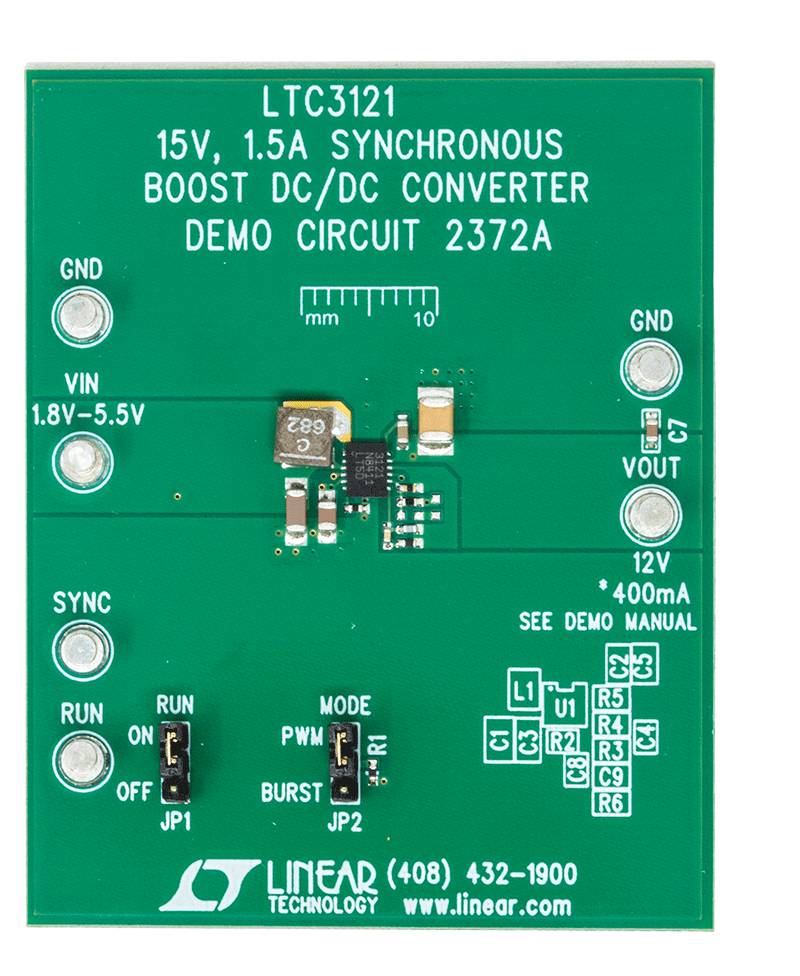

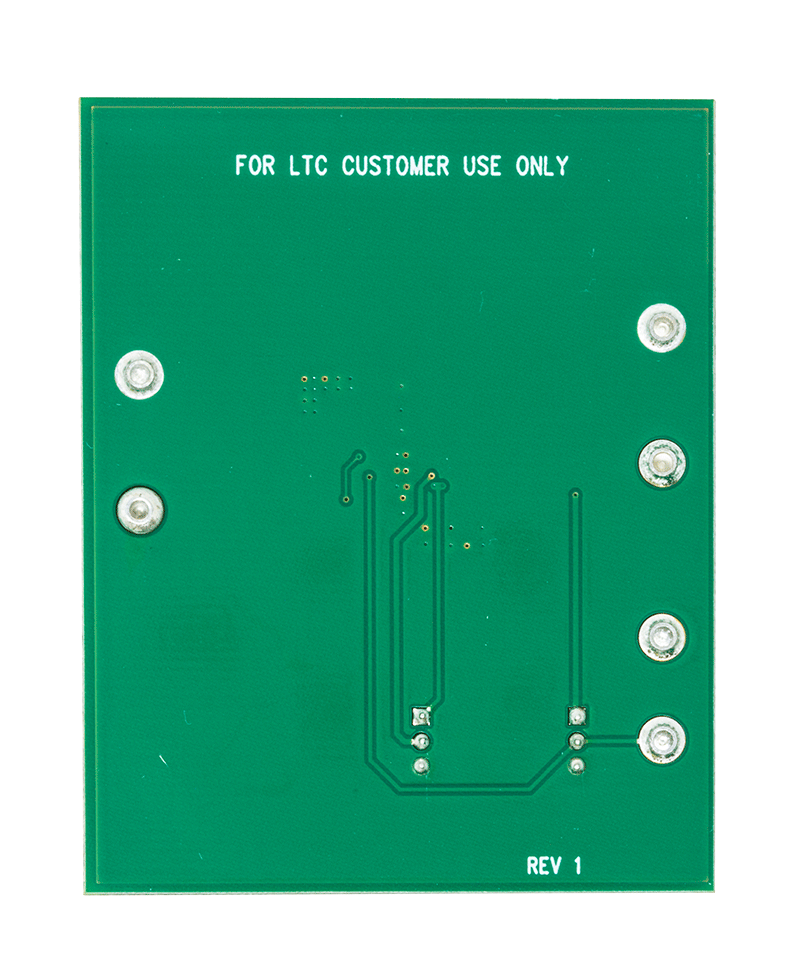

    eval board

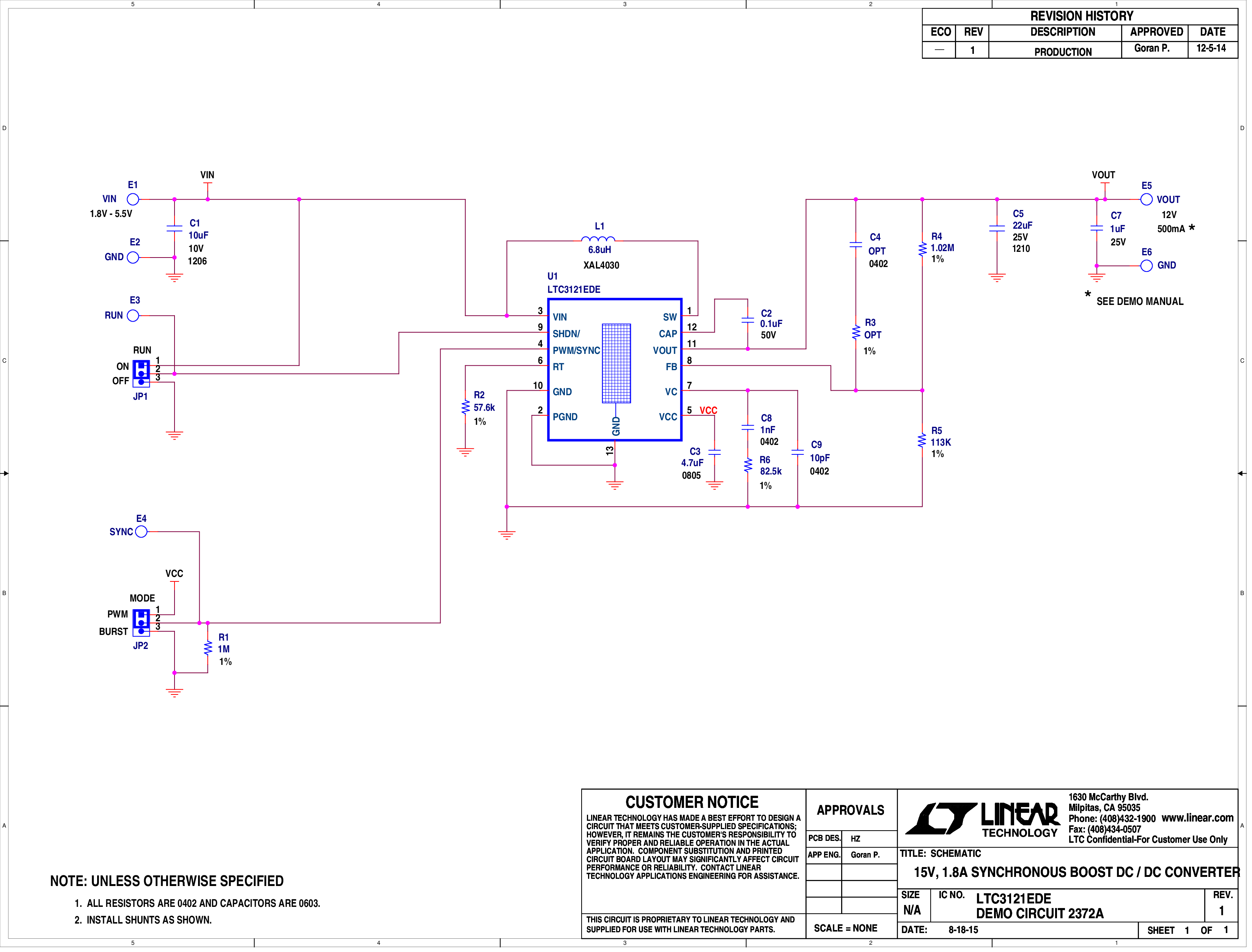

    schematic 1
    schematic 2
    schematic 3
    schematic 4
    DC2372A

    LTC3121EDE Demo Board | Synchronous Boost, 1.8V ≤ VIN ≤ 5.5V, VOUT = 12V @ up to 400mA

    今すぐ購入 詳細を表示

    製品詳細

    Demonstration circuit 2372A is a 5.5V input, 12V output at 400mA DC/DC power supply featuring the LTC3121. The IC includes internal high and low side 1.5A switches and features selectable PWM or Burst Mode® operation for high efficiency at low output current. The board operates from an input voltage as low as 1.8V and continues to operate down to 500mV once started. The output is fixed at 12V although other voltages between 2.2V and 15V can be selected by resistor changes.
    DC2372A
    LTC3121EDE Demo Board | Synchronous Boost, 1.8V ≤ VIN ≤ 5.5V, VOUT = 12V @ up to 400mA
