LT8708

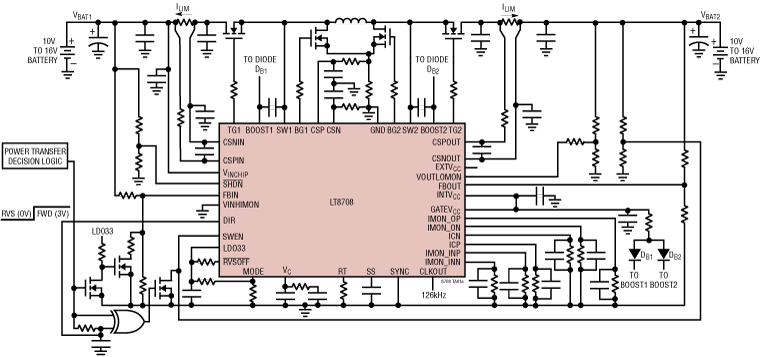

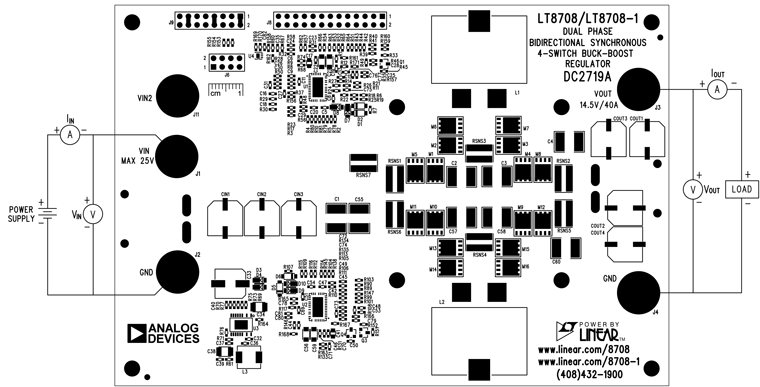

デモ回路2719Aは、出力電力より高い／低い／等しい入力電圧で動作可能なLT8708/LT8708-1を搭載した、高性能の双方向昇降圧コンバータです。このデモ用ボードの入力範囲は10.5V～14.5Vです（25V_MAX）。出力電圧は14.5Vに、出力電流制限値は40Aに設定されています。ボードは、順方向／逆方向モードの両方で動作可能です。

このコントローラは、入力電圧／出力電圧レギュレータ、順方向および逆方向の電流の流れを制御する入出力電流レギュレータ2セットを内蔵しています。V_IN、V_OUT、I_IN、I_OUTのレギュレーションを必要とするバッテリ／コンデンサ・バックアップ・システムやその他のアプリケーションでの双方向電力変換を簡素化する機能が搭載されています。

電流モード制御は、順方向／逆方向両方のインダクタ電流を制限しますが、これらの電流制限値は入出力電圧の変化に応じて、ある程度変動します。順方向および逆方向の入出力電流レギュレータにより、4種類の電流制限値を個別に設定し、正確に制御することができます。

入力電圧レギュレータは、高インピーダンス電源アプリケーションに利用されることが多く、入力電圧が設定値を下回ると、順方向電流を低減させます。逆方向電流で動作している場合、入力電圧レギュレータは入力側の電圧を制御します。

コントローラの動作モードは、MODEピン（ジャンパJP9の5～12番目のピン）によって指定し、不連続モード（DCM）、ハイブリッド不連続モード（HCM）、強制連続モード、バースト・モード®動作を選択できます。

LT8708は、連続導通モード（CCM）動作時の双方向動作に対応しています。DCM／HCM／バースト・モード動作では、電力の流れが一方向に限定されます。アプリケーションによっては、追加の回路が必要になる場合があります。

Demonstration circuit 2596A is a high performance bidirectional buck-boost converter featuring the LT®8708 that can operate from input voltages above, below or equal to the output voltage. The demo board input range is 36V to 75V. The output voltage is set at 48V and the output current limit at 6A.

The controller has integrated input voltage and output voltage regulators and two sets of input and output current regulators that control current flow in forward or reverse direction. Features are included that simplify bidirectional power conversion in battery/capacitor backup systems and other applications that may need regulation of V_IN, V_OUT, I_IN and/or I_OUT.

While the current mode control limits the inductor current both in normal and in reverse direction these current limits have some variation as input/output voltage changes. The forward and reverse input and output current regulators offer four accurate current limits that can be set individually.

The input voltage regulator is often used in applications with high impedance power sources and will reduce the forward current if the input voltage drops below the set point. When operating with reverse current flow the input voltage regulator regulates the voltage at the input side.

The operating mode of the controller is determined through the MODE pin (jumper JP7 Pins 5 to 12) and can be set to discontinuous mode, hybrid discontinuous mode, forced continuous mode and Burst Mode^® Operation.

The LT8708 is capable of bidirectional operation when operating in the continuous conduction mode (CCM). DCM, HCM and Burst Mode operation only allow power to flow in one direction. Additional circuitry may be needed depending on the application.

By feeding the LT8708 from a separate low voltage supply the power dissipation can be reduced. The LT8708 will start when >5.5V voltage is applied at the input (V_IN pin), and when it is running it will draw current from the EXTV_CC pin if the voltage at the pin is > 6.4V.

Typical efficiency with 5A load is above 96.3% across a 36V to 75V input range.

The LT8708 data sheet gives a complete description of the part, operation and application information. The data sheet should be read in conjunction with this quick start guide for DC2596A. The input voltage range of the LT8708 itself is 2.8V (need EXTV_CC > 6.4V) to 80V and the output range is 1.3V to 80V.

The LT8708EUHG is assembled in a 40-Lead (5mm × 7mm) plastic QFN package with a thermal pad underneath the chip. Proper board layout is essential for maximum thermal and electrical performance. See the data sheet Circuit Board Layout Checklist section.
