LT7101

新規設計に推奨

105V、1Aのパススルー付き低EMI同期整流降圧レギュレータ、高速電流設定付き

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$4.65
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広いVIN範囲：4.4V～105V（110V Abs最大）
  • 超低EMI/EMC放射：CISPR 25に準拠
  • 2µA IQ（48VIN～3.3 VOUT​を制御する場合）
  • 外部RSENSEなしでの高速かつ正確な出力電流設定と監視機能
  • ブリック・ウォール電流制限
  • 最小オン時間：35ns
  • 広いVOUT範囲：1V～VIN
  • 100%デューティ・サイクル動作（最大）
  • プログラマブルな固定周波数：200kHz～2MHz
  • ピンで選択可能な8つの固定出力電圧（1.2V～15V）または可変出力電圧
  • 軽負荷での選択可能な連続、パルススキップ、または低リップル・バースト・モード®​動作
  • 外部クロックに対するPLL同期
  • EXTVCC LDOによるチップへの電力供給（VOUT = 3.3V～40V）
  • OPTI-LOOP®または固定内部補償
  • 入力／出力過電圧保護
  • 熱強化型（5mm × 6mm）QFNパッケージ
LT7101
105V、1Aのパススルー付き低EMI同期整流降圧レギュレータ、高速電流設定付き

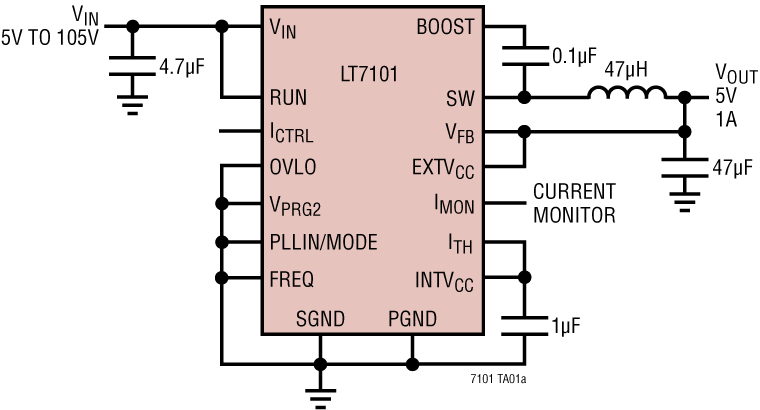

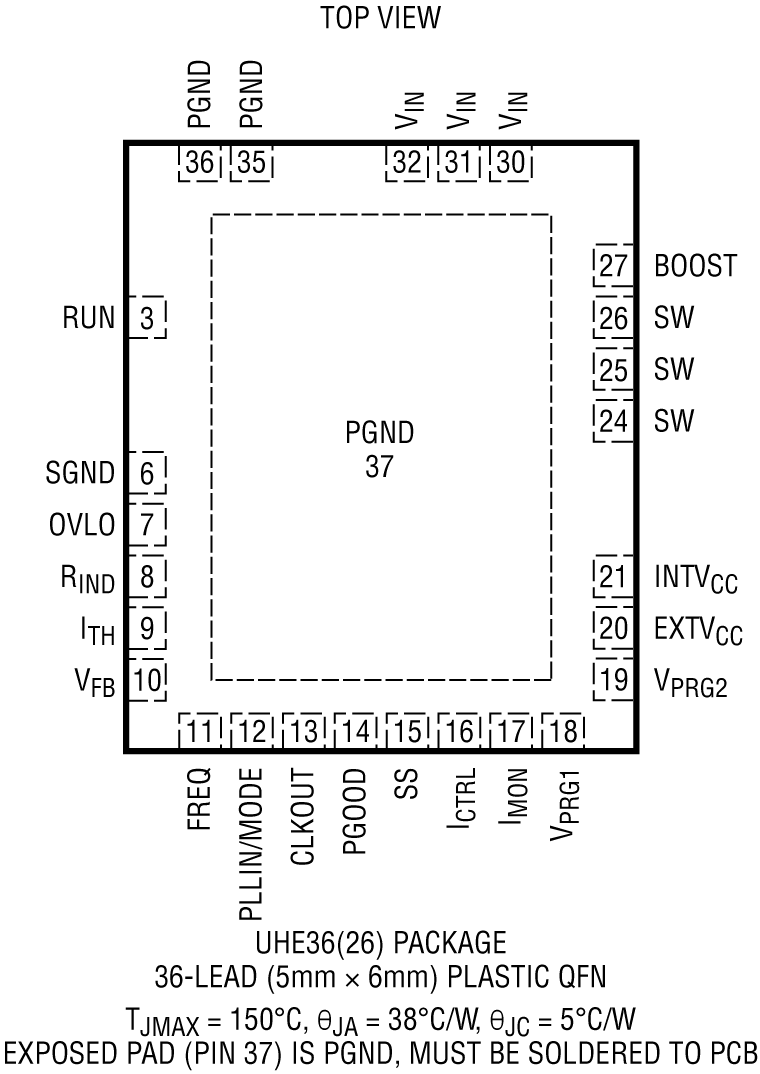

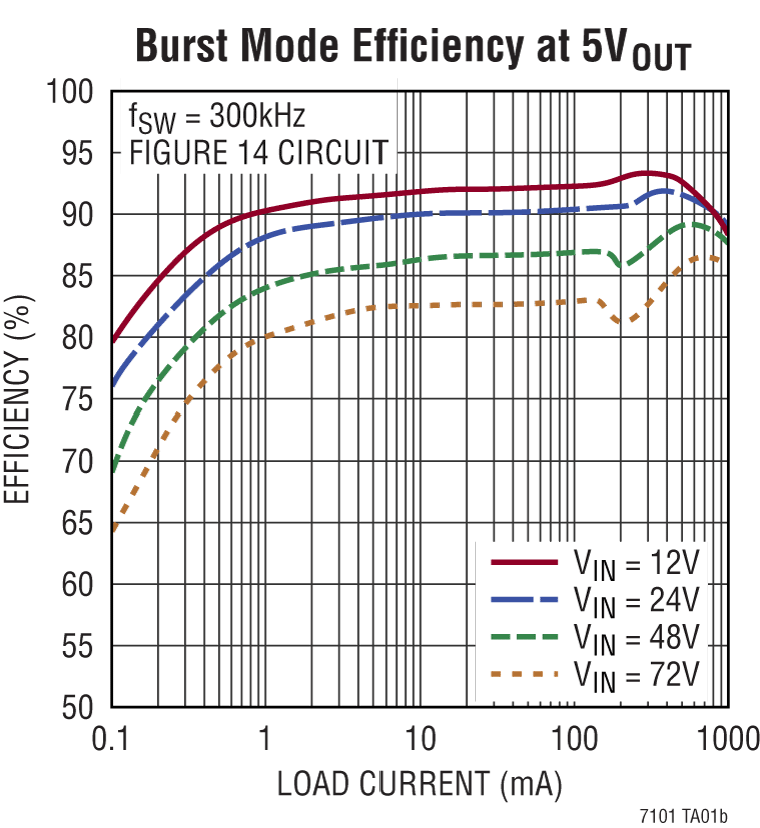

LT7101 Application Circuit LT7101 Pin Configuration LT7101 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT7101
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC2895A

LT7101デモ・ボード | 12V ≥ VIN ≥ 100V、VOUT = 12V @ 1A

今すぐ購入 詳細を表示

製品詳細

デモ回路2895Aは、LT7101を搭載した100V DC/DC降圧レギュレータです。このデモ用ボードは、400kHzのスイッチング周波数で、12V～100Vの入力から12V/1Aを出力するように設計されています。広い入力範囲が特長で、オートモーティブ、産業、医療機器、およびテレコム・アプリケーションに適しています。この降圧レギュレータは、ピーク効率が24VINで94.5%、48VINで92.3%、100VINで87.1%です（図4参照）。

LT7101は高速電流設定付きのコンパクトな高効率同期整流モノリシック降圧スイッチング・レギュレータです。電源スイッチ、補償ネットワーク、およびその他の必要な回路が、LT7101パッケージ内にあるため、外付け部品は最小限であり、設計がシンプルになります。LT7101は4.4V～105Vという広い動作範囲が特長です。35nsの最小オン時間と100%の最大デューティ・サイクルにより、1V～VINのあらゆる出力電圧で実用的な使用が可能になっています。スイッチング周波数は、発振器抵抗または200kHz～2MHzの範囲の外部クロックによってプログラムすることができます。その他に、高速かつ正確な出力電流設定と監視機能、超低EMI/EMC放射という特長もあります。
DC2895A
LT7101デモ・ボード | 12V ≥ VIN ≥ 100V、VOUT = 12V @ 1A

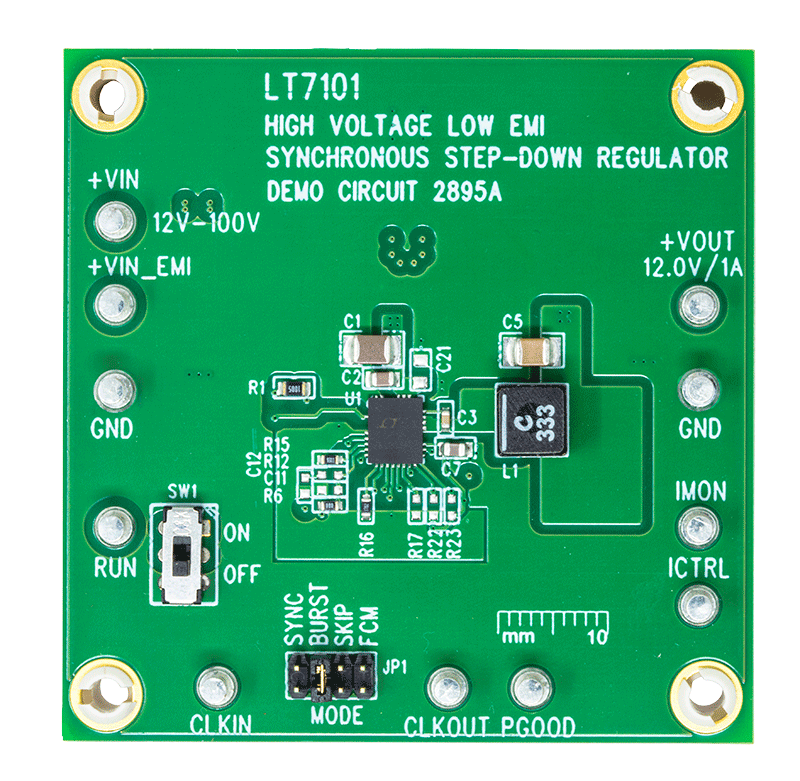

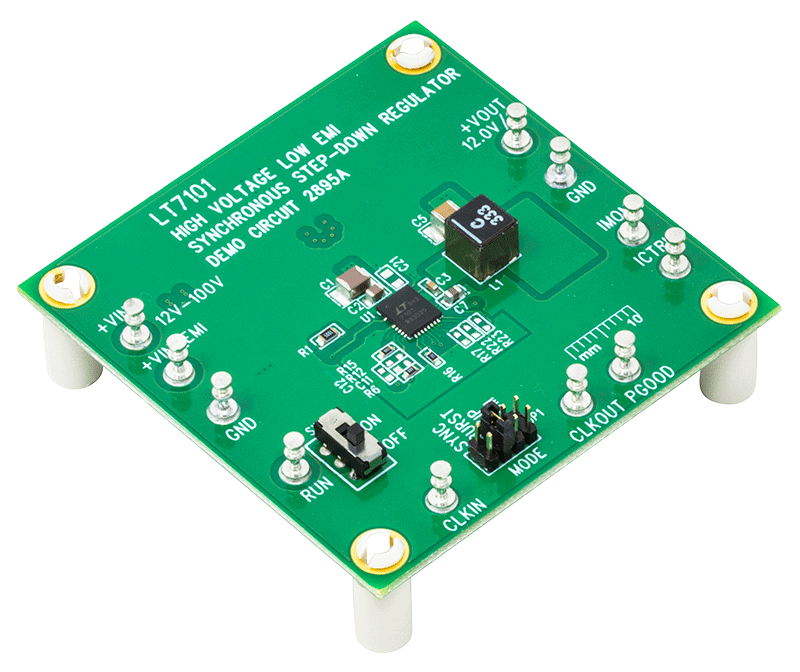

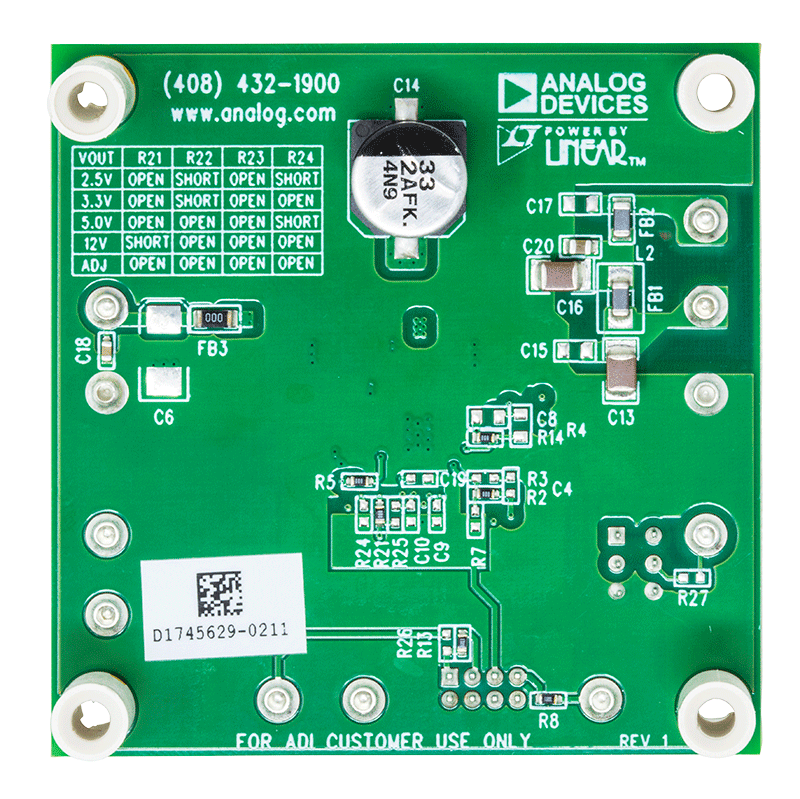

DC2895A Evaluation Board DC2895A Evaluation Board - Top View DC2895A Evaluation Board - Bottom View
