LT3759

製造中

広い入力電圧範囲の昇圧/SEPIC/反転コントローラ

データシート
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$2.84
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：1.6V～42V
  • 1本の帰還ピンを使用して正または負の出力電圧を設定
  • PGOOD出力電圧の状態通知
  • 高精度SENSEしきい値電圧：50mV
  • プログラム可能なソフトスタート
  • 1本の外付け抵抗を使用して動作周波数（100kHz～1MHz）を設定可能
  • 外部クロックに同期可能
  • 低いシャットダウン電流：< 1μA
  • VINまたはDRIVEからINTVCCレギュレータに電力を供給
  • ヒステリシスを備えた入力低電圧ロックアウトを設定可能
LT3759
広い入力電圧範囲の昇圧/SEPIC/反転コントローラ
2.5V to 36V Input, 12V Output SEPIC Converter Excellent for Automotive 12V Post Regulator Efficiency vs Output Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

デザイン・ノート 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリコン発振器 1
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 5

下記製品はLTspiceで使用することが出来ます。:

  • LT3759
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1725A

LT3759EMSE Boost Demo Board | VIN = 1.8V to 4.5V, VOUT = 5V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1725A features LT3759 in a 485kHz boost converter, designed for a 5V/2A output from a 1.8V to 4.5V input. The LT3759 is a current mode DC/DC Boost/SEPIC/Inverting controller operating over an input range of 1.6V to 42V. Thanks to a novel FBX pin architecture, the LT3759 allows both positive and negative output feedback voltages.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
DC1787A

LT3759EMSE SEPIC Demo Board | VIN = 2.8V to 36V, VOUT = 12V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1787A is a wide input voltage range SEPIC converter featuring the LT3759 controller. It converts a 2.8V~36V input to a 12V output, with 1A load current capability for VIN ≥ 4V. The converter operates at a 300 kHz nominal switching frequency, with 91% peak efficiency. The DC1787A can be easily modified to generate other output voltages, and can also be optimized for efficiency and size with narrower input voltage ranges.

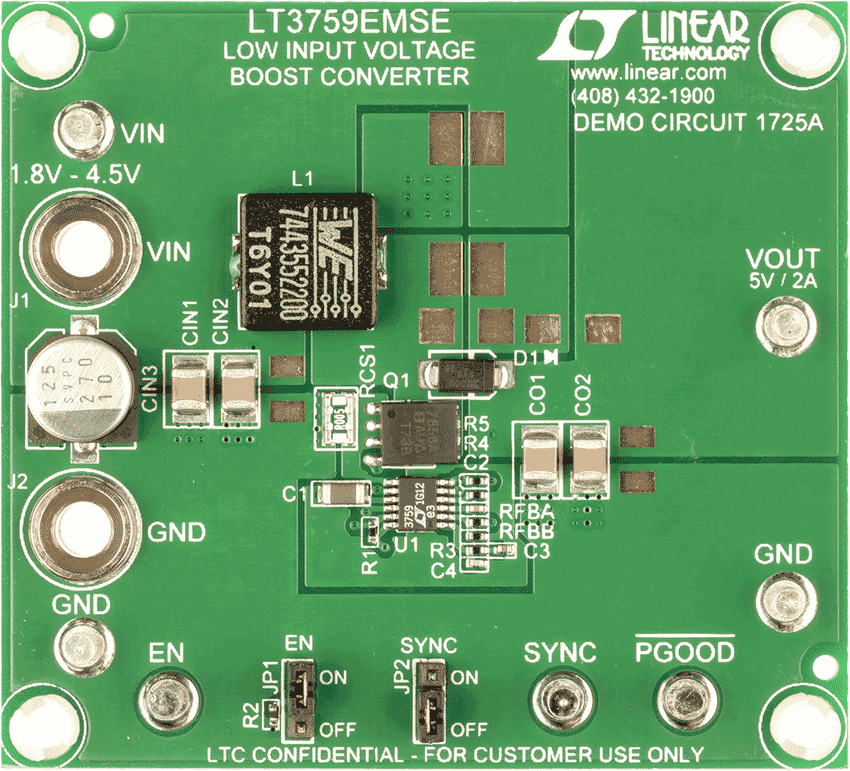

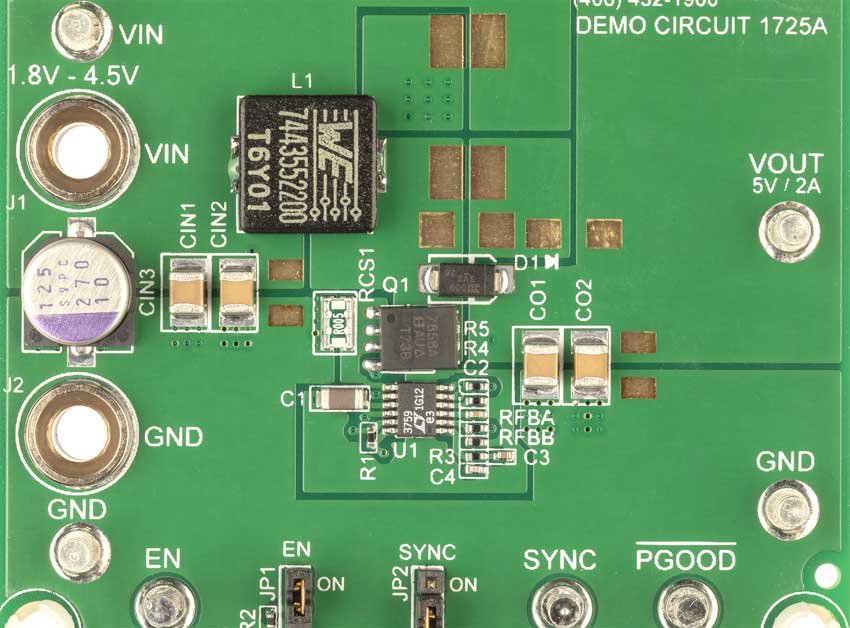

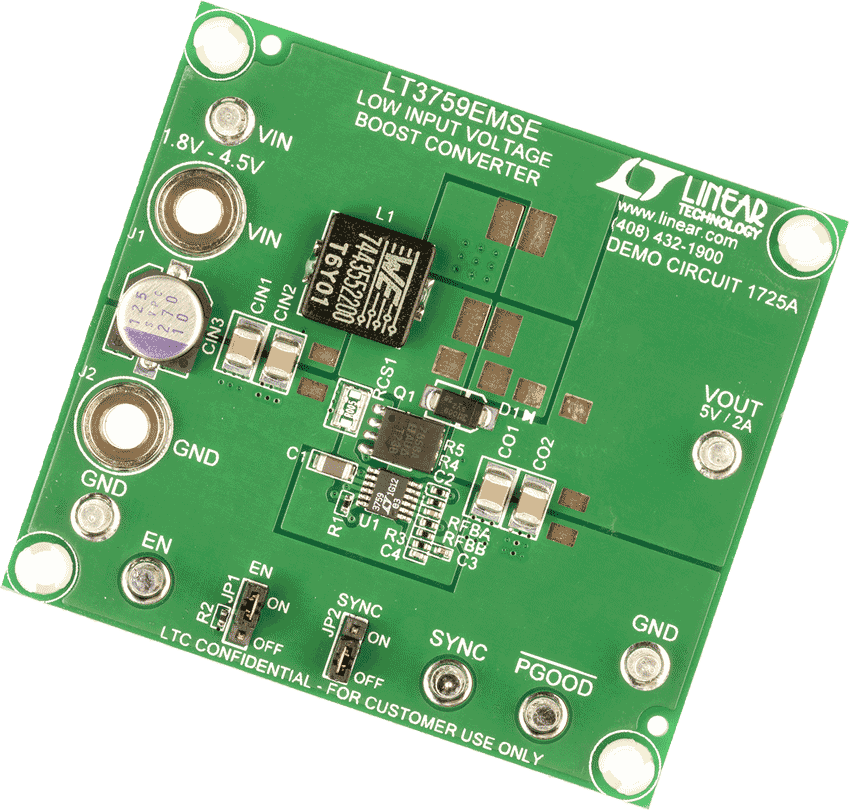

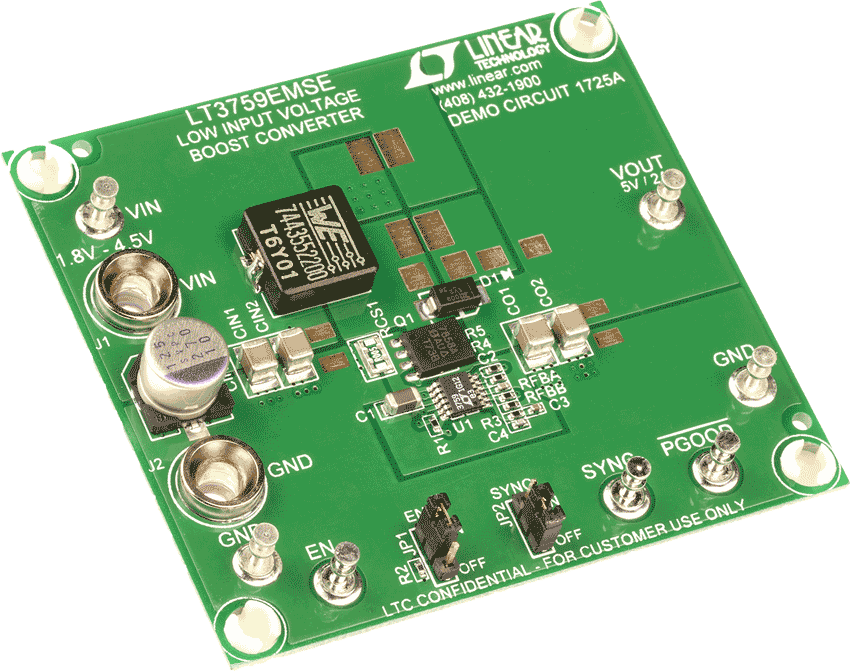

DC1725A
LT3759EMSE Boost Demo Board | VIN = 1.8V to 4.5V, VOUT = 5V @ 2A

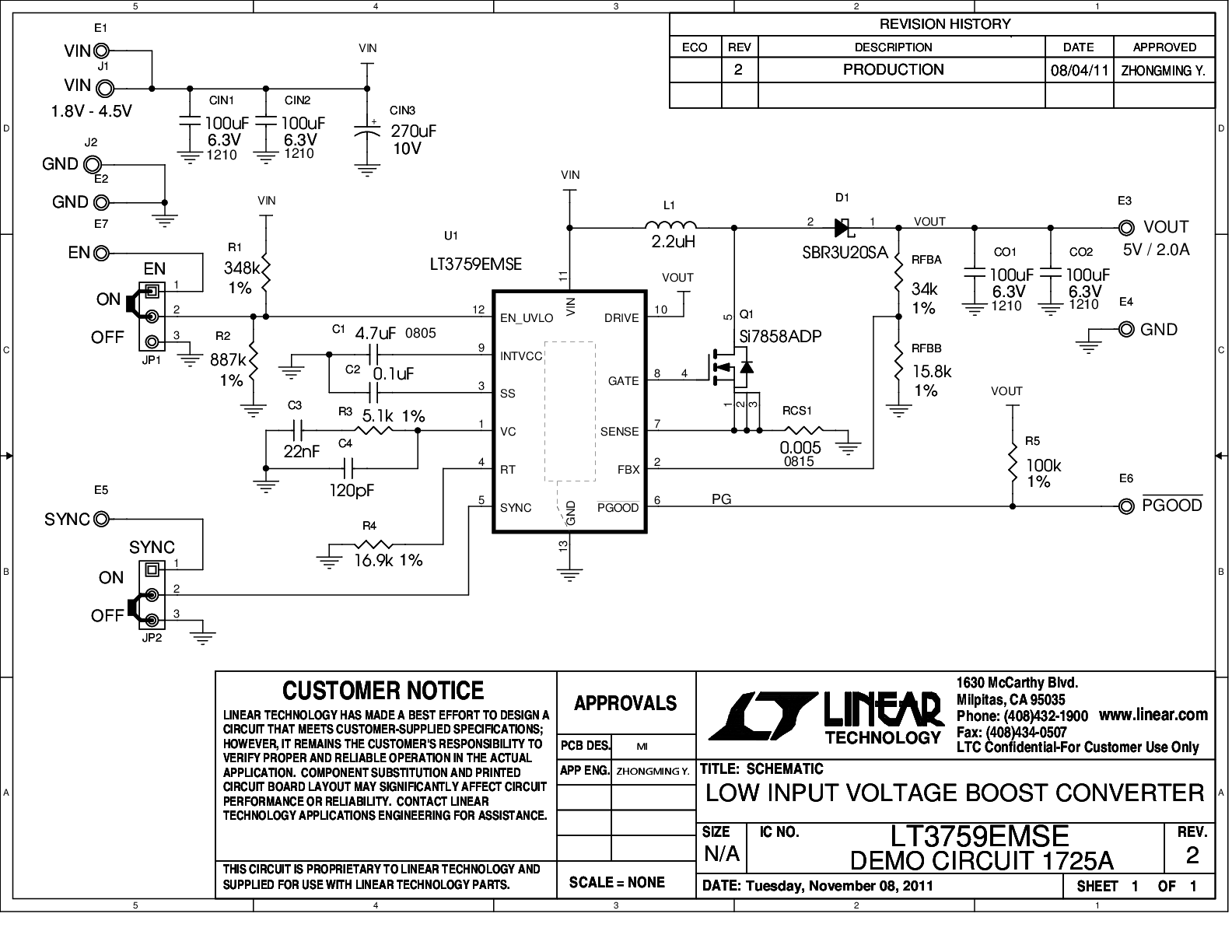

DC1725A Demo Board DC1725A Demo Board DC1725A Demo Board DC1725A Demo Board DC1725A - Schematic

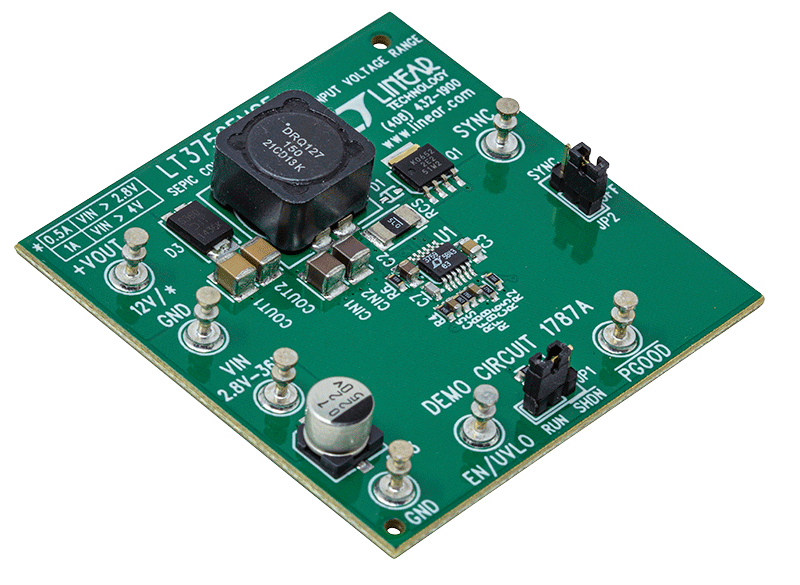

DC1787A
LT3759EMSE SEPIC Demo Board | VIN = 2.8V to 36V, VOUT = 12V @ 1A

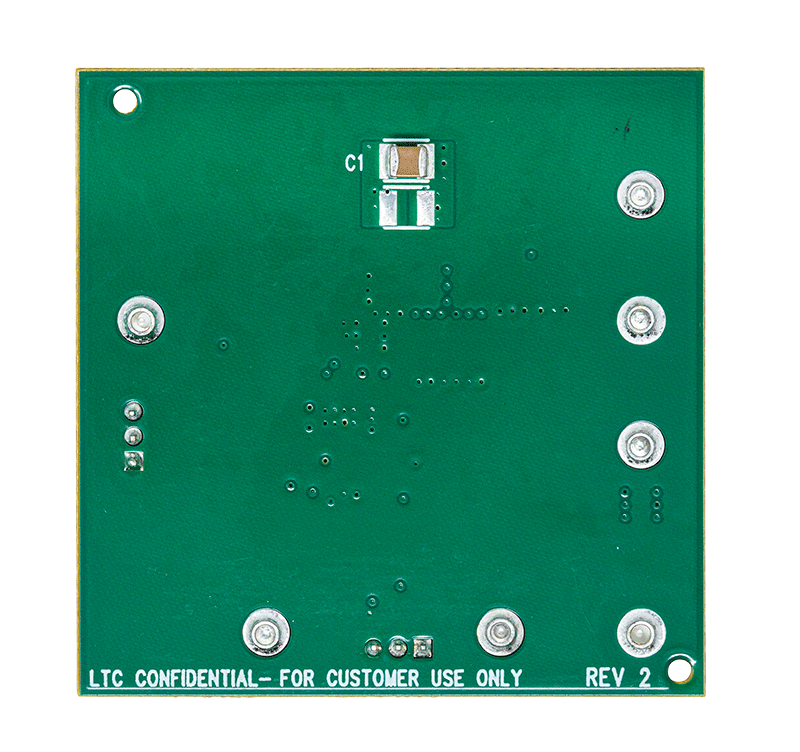

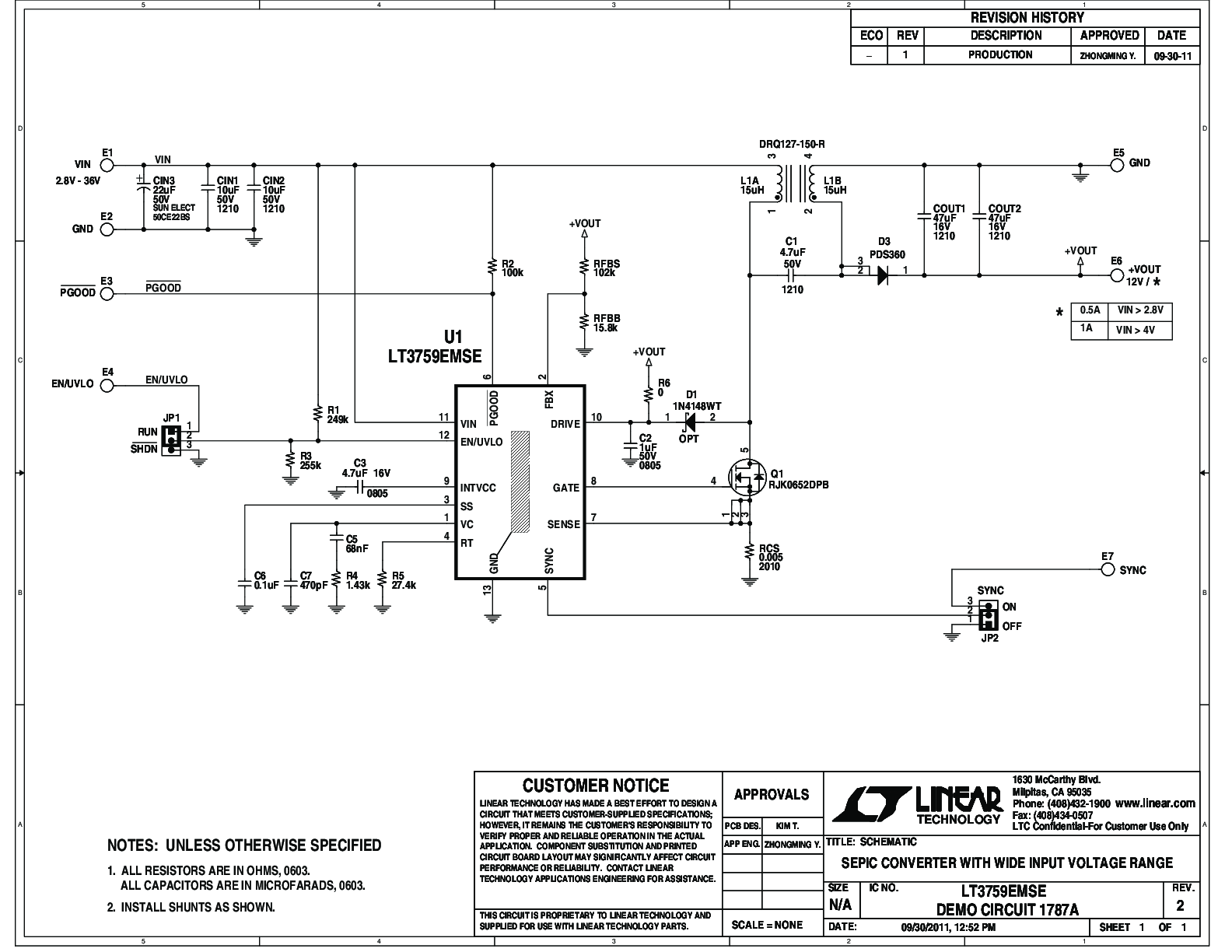

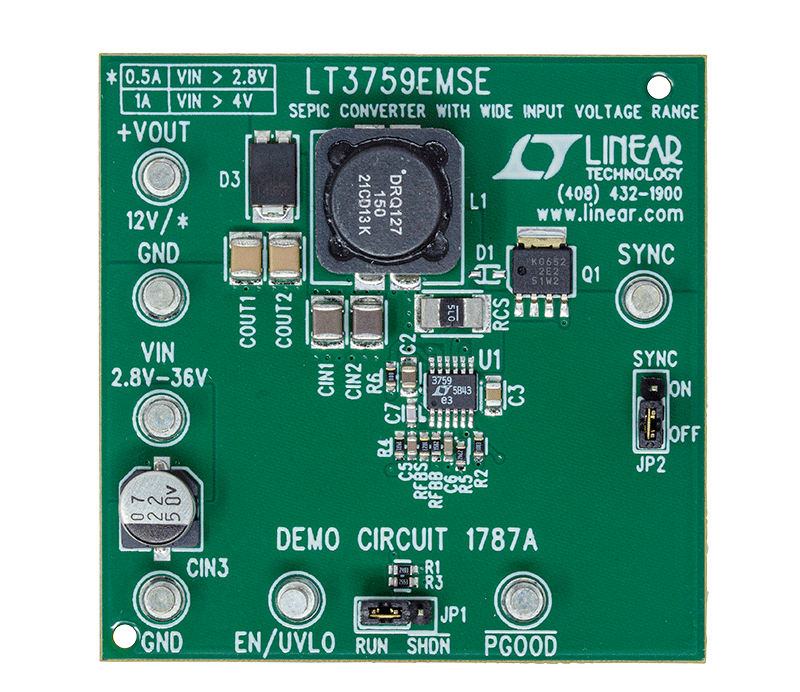

DC1787A Evaluation Board DC1787A Evaluation Board - Top View DC1787A Evaluation Board - Bottom View DC1787A - Schematic
