LT3473

製造中

ショットキーおよび出力切断付き、マイクロパワー1A昇圧コンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.66
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  •  小型ソリューション
  •  低消費電流
    • アクティブ･モード時150μA（VIN = 3.6V、VOUT = 15V、無負荷）
    • シャットダウン･モード時1μA
  •  1A、36Vスイッチ内蔵
  •  ショットキーダイオード内蔵
  •  PNP出力切断回路内蔵
  •  リファレンス･オーバーライド･ピン内蔵
  •  PGOODピン
  •  3.6V入力から25V/80mA
  •  補助NPNにより、中間バイアス電圧を供給（LT3473A）
  •  軽負荷時の自動バーストモード動作
  •  固定スイッチング周波数：1.2MHz
  •  サーマル・シャットダウン
  •  入力範囲：2.2V～16V

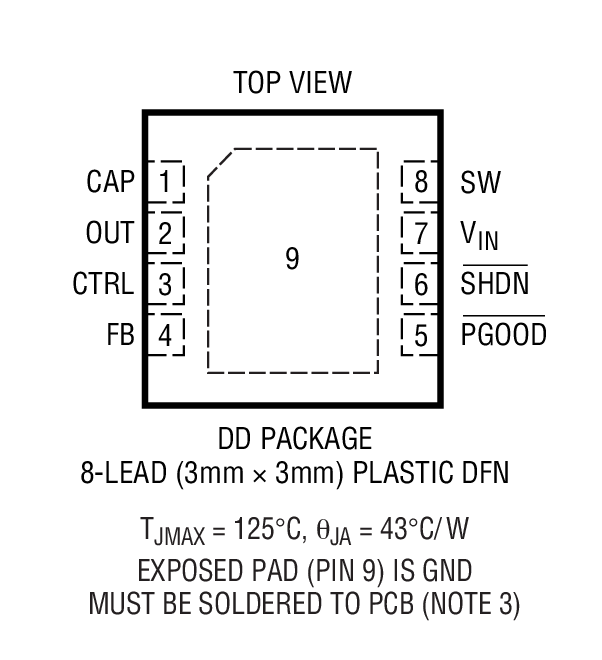

  •  高さの低い（3mm×3mm）DFNパッケージ(LT3473)

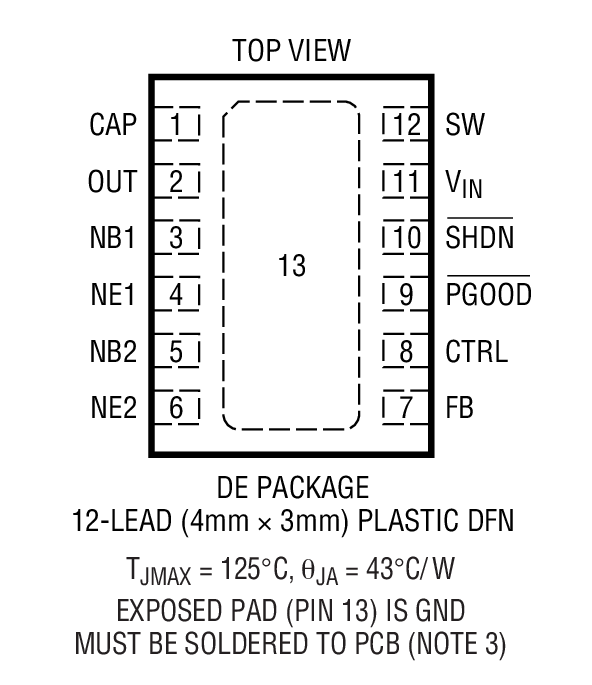

  •  高さの低い（4mm×3mm）DFNパッケージ(LT3473A)
LT3473
ショットキーおよび出力切断付き、マイクロパワー1A昇圧コンバータ

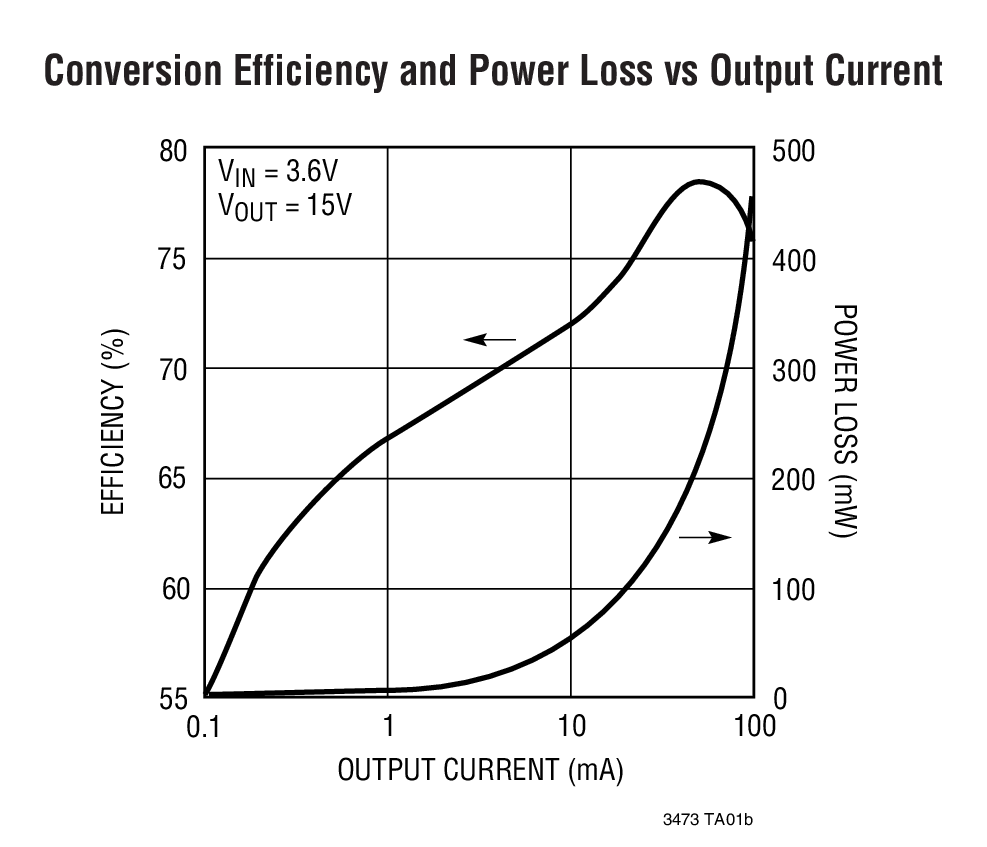

Conversion Efficiency and Power Loss vs Output Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3473
  • LT3473A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC883A

LT3473EDD | Li-Ion to 25V Step-Up DC/DC Converter, 3V to 4.2VIN, 25VOUT @ 80mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC883 features the LT3473 micropower step-up DC/DC converters with integrated Schottky diode and output disconnect circuitry. The output on DC883 is 25V at up to 80mA from a 3~4.2V input, while automatic Burst Mode operation maintains efficiency at light load. The lithium ion battery input voltage range, high output voltage, internal NPN power switch, minimal external components and simple design make the LT3473 an excellent solution for OLED and CCD Bias.
DC883A
LT3473EDD | Li-Ion to 25V Step-Up DC/DC Converter, 3V to 4.2VIN, 25VOUT @ 80mA

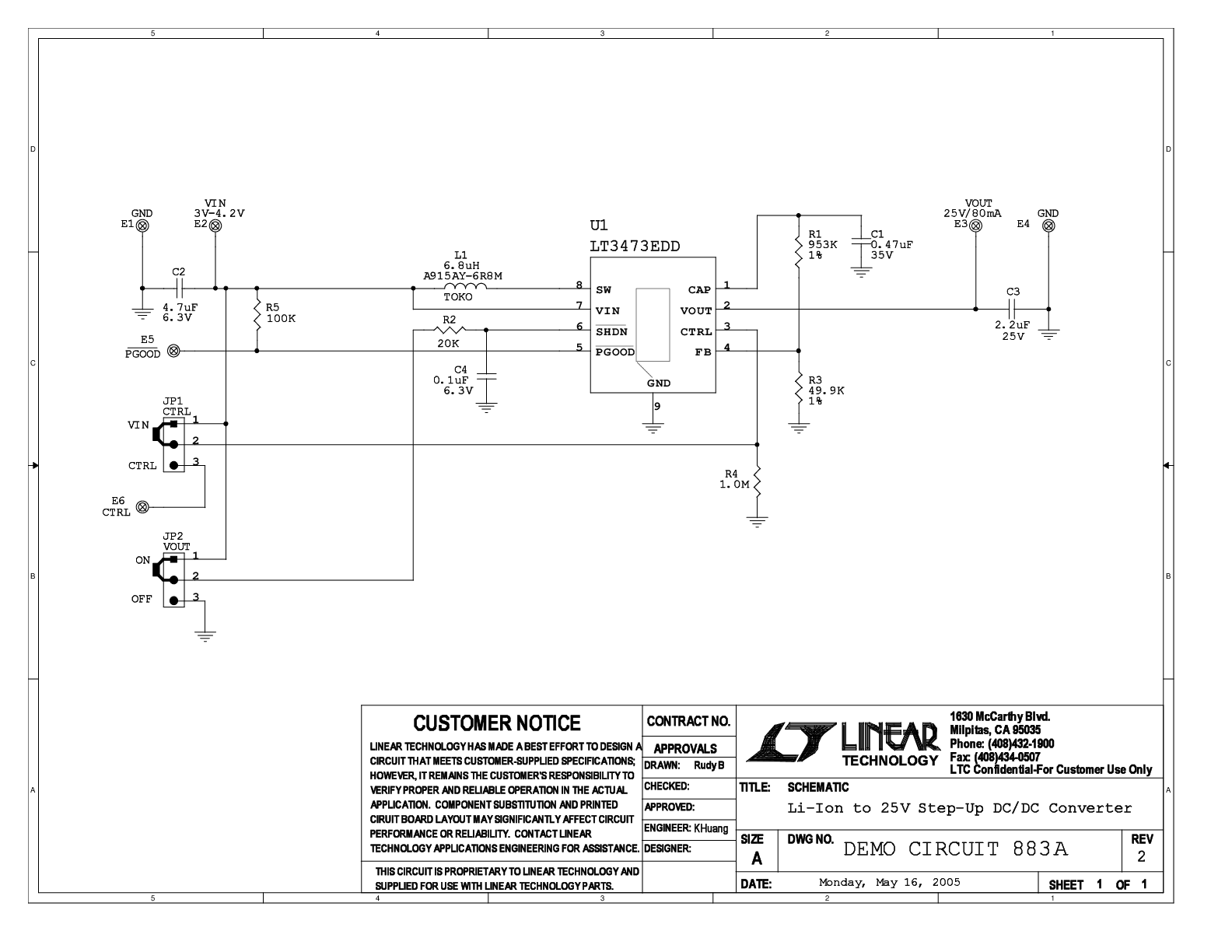

DC883A - Schematic
