LT3434

製造中

消費電流100μAの高電圧、3A、200kHz降圧スイッチング･レギュレータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$6.95
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力範囲：3.3V～60V
  • ピーク・スイッチ電流：3A
  • バーストモード動作：消費電流が100μA
  • 低いシャットダウン電流：IQ < 1μA
  • スレッショルドをプログラム可能なパワーグッド･フラグ
  • 60Vまでの負荷遮断保護
  • 200kHzのスイッチング周波
  • 飽和スイッチ設計：0.1Ω
  • デューティ･サイクル全域でピーク・スイッチ電流を維持
  • 帰還リファレンス電圧：1.25V
  • 容易に同期可能
  • ソフトスタート機能
  • 熱特性が改善された小型16ピンTSSOPパッケージ
LT3434
消費電流100μAの高電圧、3A、200kHz降圧スイッチング･レギュレータ
14V to 3.3V Step-Down Converter with 100µA No Load Quiescent Current Supply Current vs Input Voltage Product Package 1 Efficiency and Power Loss vs Load Current
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリコン発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
高電圧ホットスワップ・コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3434
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC614A

LT3434IFE Demo Board | 200kHz, VIN = 4V to 42V (60V Transients), VOUT = 3.3V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 614 is a monolithic step-down DC/DC switching converter featuring the LT3434. The board is optimized for 3.3V output at up to 2A load current (the LTC3434 is a 3A capable device) for a steady state input voltage range of 4V to about 42V with input transients up to 60V. Minimum on-time restrictions and the 3.3V output may limit the steady state maximum input voltage to 42V before pulse skipping occurs.
DC614A
LT3434IFE Demo Board | 200kHz, VIN = 4V to 42V (60V Transients), VOUT = 3.3V @ 2A

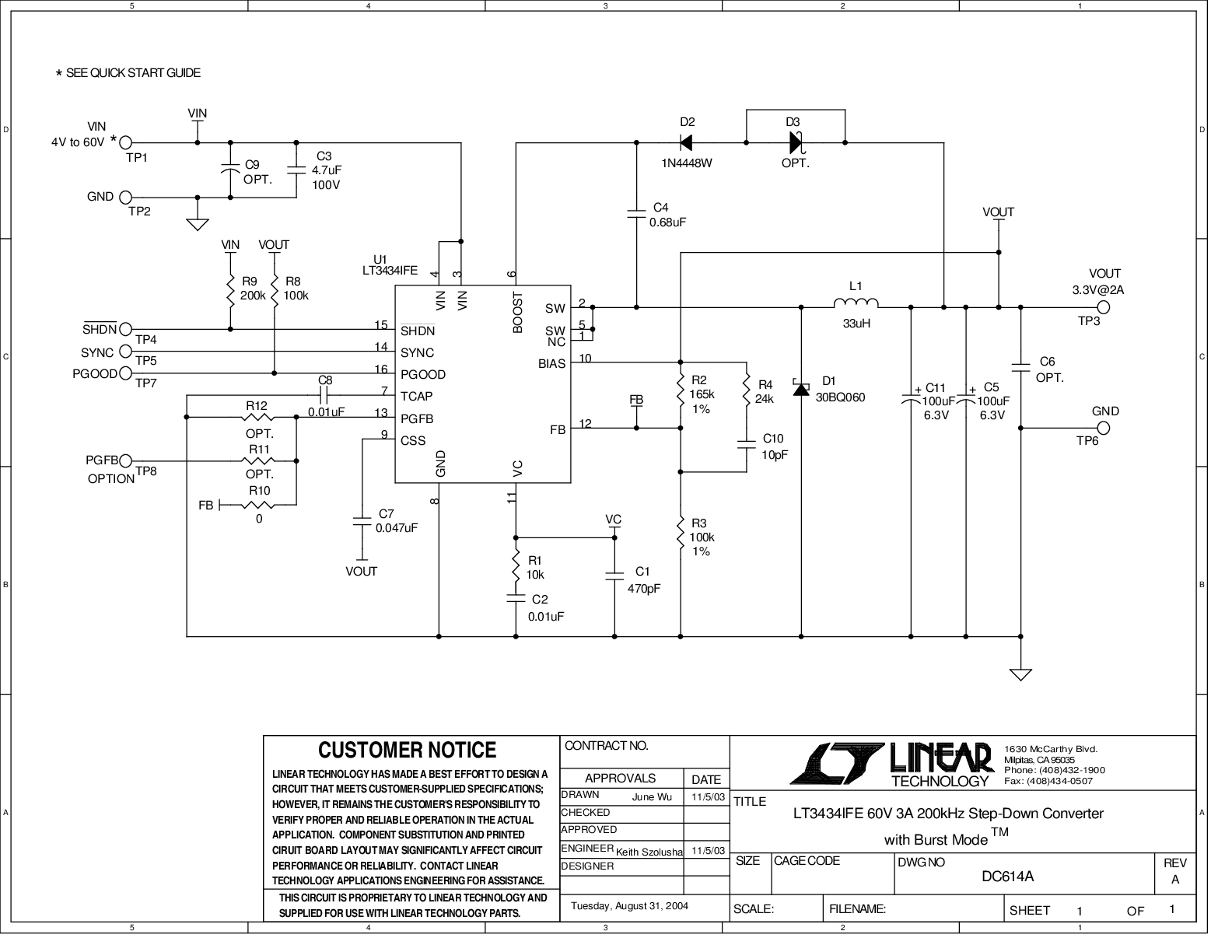

DC614A - Schematic
