LT3088

新規設計に推奨

単一抵抗型の堅牢な800mAリニア・レギュレータ

データシート
製品セレクション・テーブル
製品モデル
22
1Ku当たりの価格
最低価格：$2.36
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い安全動作領域
  • 最大出力電流：800mA
  • 入力コンデンサ/出力コンデンサの有無にかかわらず安定
  • 広い入力電圧範囲：1.2V～36V
  • 1本の抵抗で出力電圧を設定
  • 出力を0Vに調整可能
  • 50μAのSETピン電流：初期精度1%
  • 出力電圧ノイズ：27μVRMS
  • 複数デバイスの並列接続による電流の増加、放熱能力の向上、および低ノイズ化
  • LT1117にピン互換でアップグレード
  • バッテリ逆接続保護および逆電流保護
  • 出力電圧に依存しない負荷レギュレーション：<1mV（標準）
  • 入力レギュレーション：<0.001%/V（標準）
  • 3ピンSOT-223、3ピンDD-PAK、8ピン（3mm × 3mm）DFNパッケージ
LT3088
単一抵抗型の堅牢な800mAリニア・レギュレータ
Wide Safe Operating Area Supply SET Pin Current Product Package 1 Product Package 2 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3088
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

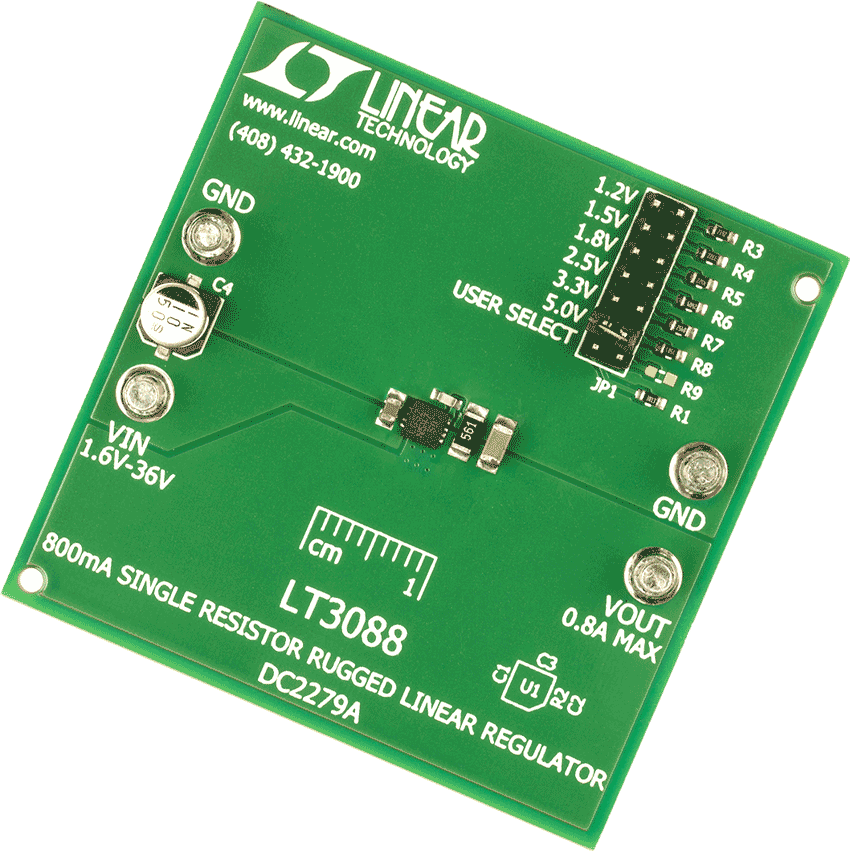

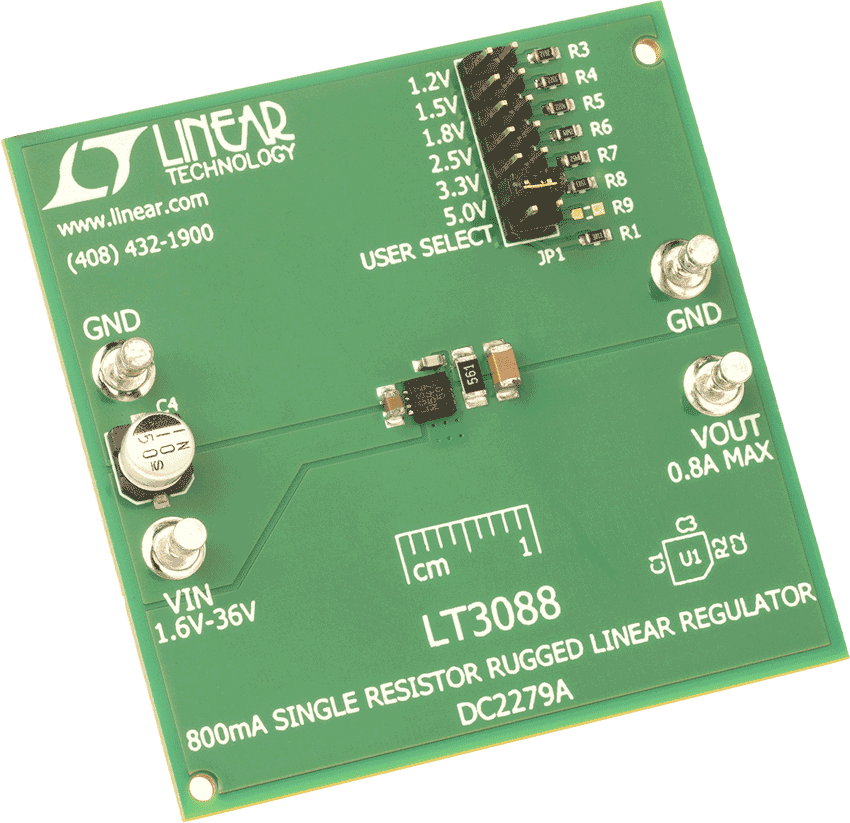

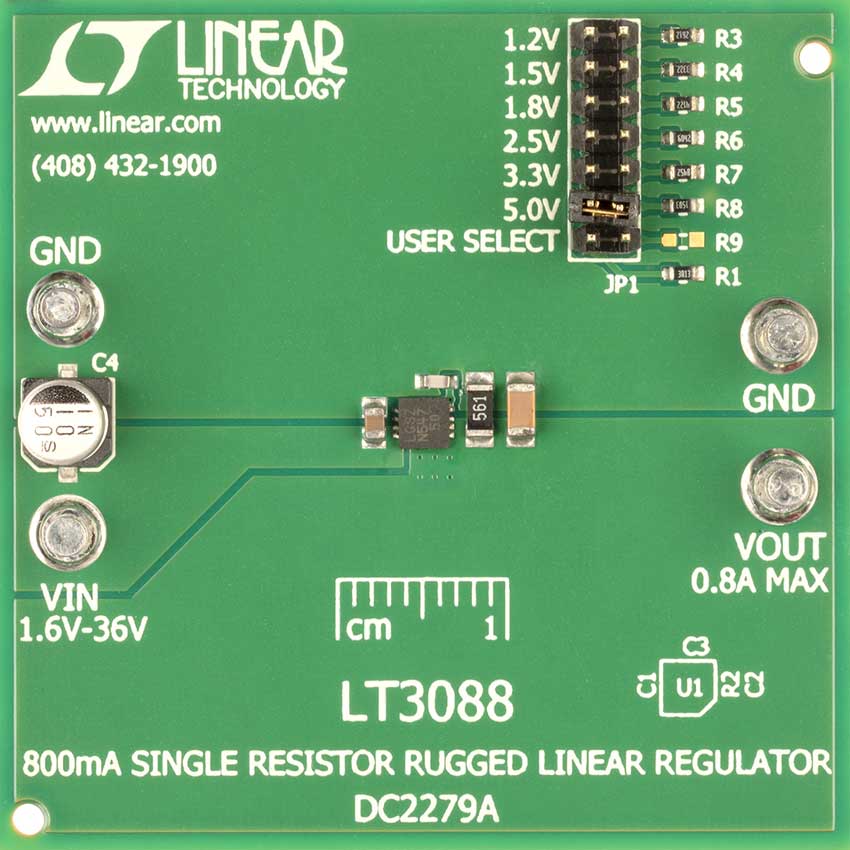

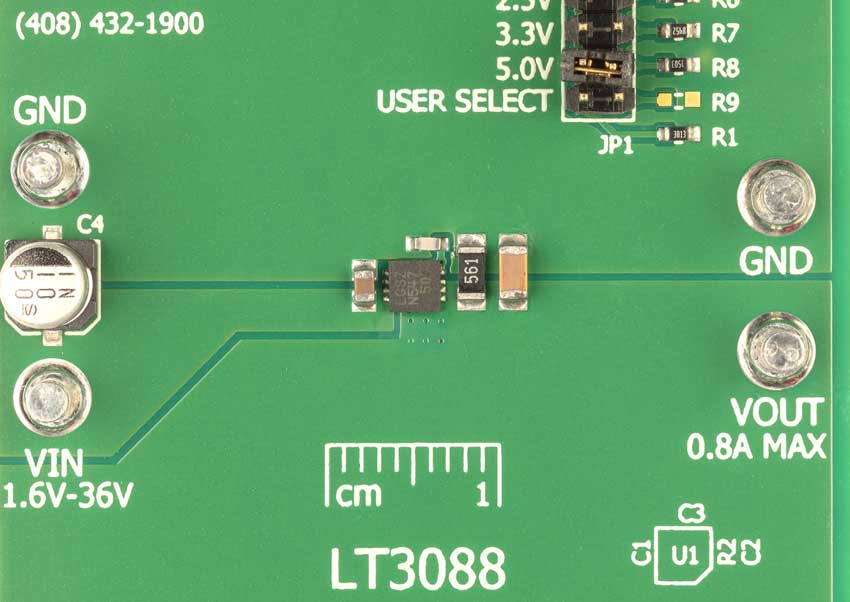

DC2279A

LT3088EDD Demo Board | 800mA Wide SOA Linear Regulator, 1.6V ≤ VIN ≤ 36V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 800mA

今すぐ購入 詳細を表示

製品詳細

DC2279A is a linear regulator evaluation board featuring the LT3088EDD, which is a 36VIN, 800mA, rugged single resistor programmable linear regulator.


This LT3088 requires a single resistor to program output the voltage to any level between 0V and 34.5V if the load current is larger than 2mA. The demo circuit is configured for output voltages of 1.2V, 1.5V, 1.8V, 2.5V, 3.3V and 5V, and operates over an input voltage range of 1.6V to 36V. A key feature of the LT3088 is its extended safe operation area (SOA). The IC also features paralleled capability for higher output current or heat spreading.
DC2279A
LT3088EDD Demo Board | 800mA Wide SOA Linear Regulator, 1.6V ≤ VIN ≤ 36V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 800mA

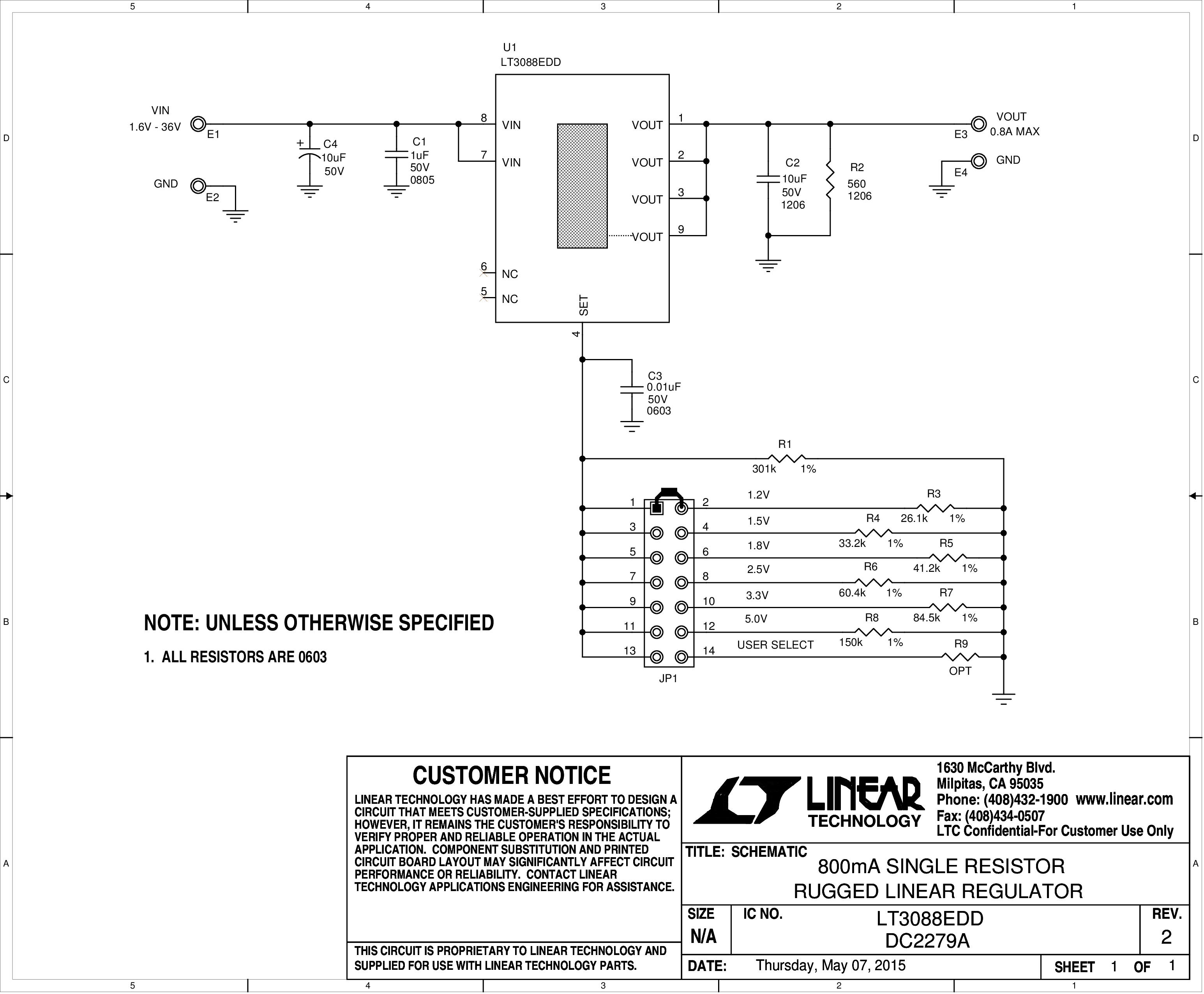

DC2279A Demo Board DC2279A Demo Board DC2279A Demo Board DC2279A Demo Board DC2279A - Schematic
